13 po
(33 cm)
2. Construire l'ossature
- S'assurer que le plancher constitue un support adéquat pour votre module et que le sous plancher soit plat et de
niveau.

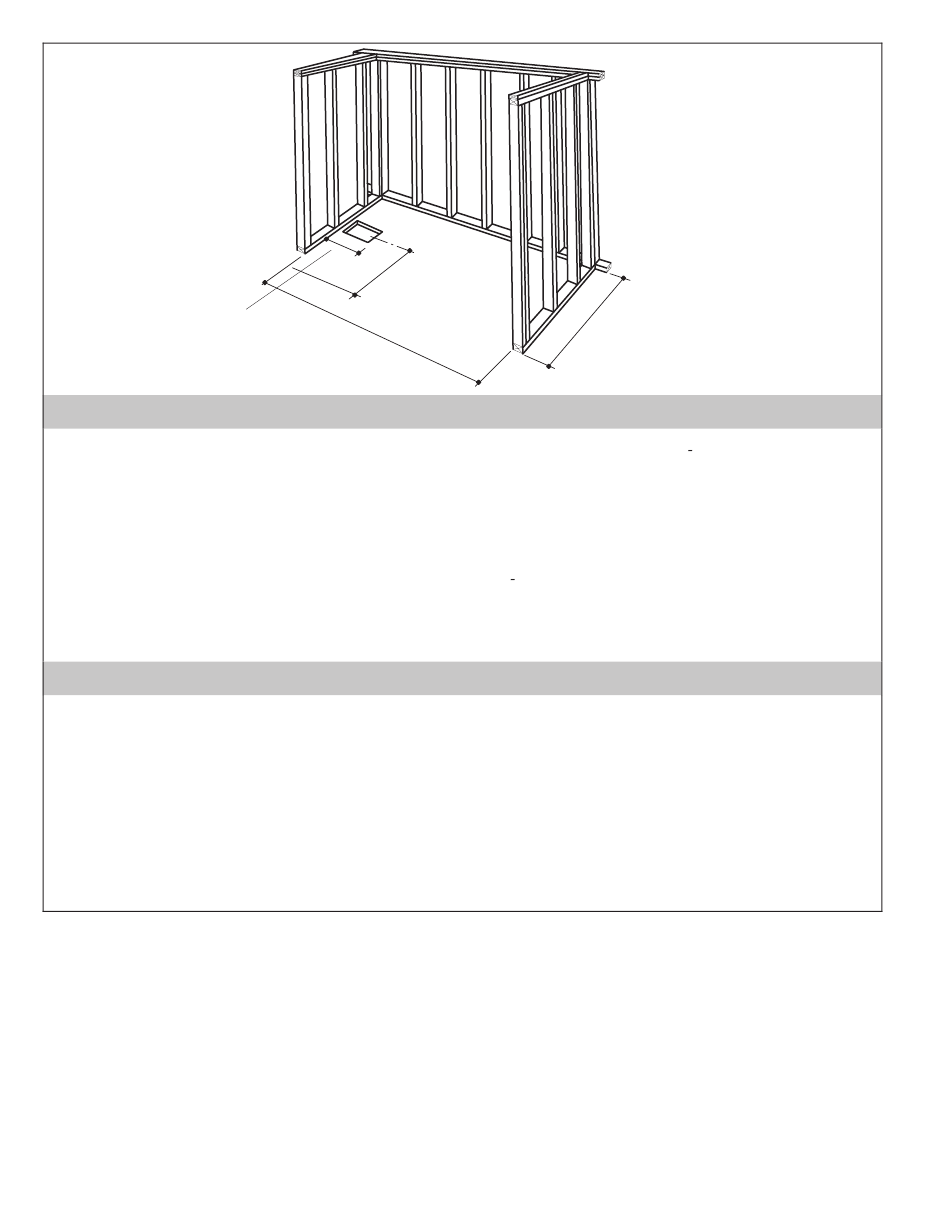

- Construire une cavité d'aplomb et à l'équerre selon l'information du diagramme de raccordement. Prévoir des
montants de structure double ou triple autour de l'ouverture de la cavité.
- Au besoin, ne pas fixer une des parois de la cavité jusqu'à déplacer le module à sa place. Après avoir positionné le
module, aligner la paroi de séparation avec le module, puis assujettir en place.
- Ajouter tout autre support pour les barres d'appui ou les porte serviettes supplémentaires. Se reporter aux
directives du fabricant de l'accessoire.
- Mesurer et couper l'orifice de drain, et raccorder les tubes. Raccorder la plomberie. Consulter le diagramme de
raccordement.
3. Préparer le module
- Installer le vidage au module selon la notice du fabricant qui accompagne le produit.
- Déterminer l'emplacement des trous des robinets d'arrivée d'eau ou du mitigeur, sur le dos du module.
- Percer deux trous de 1/4 po (6 mm) dia pour les raccords aux emplacements marqués.
REMARQUE : Pour des installations multiples (si les raccords sont à l'endroit correcte), créer un gabarit en
contreplaqué léger, contenant les orifices de guide à marquer sur la surface arrière du module.
- À partir de l'intérieur du module (côté fini), percer les trous des raccords à l'aide d'un scie à trous. Se reporter à la
notice du fabricant de l'appareil pour déterminer la mesure correcte des trous.
- Nettoyer à fond le module.
