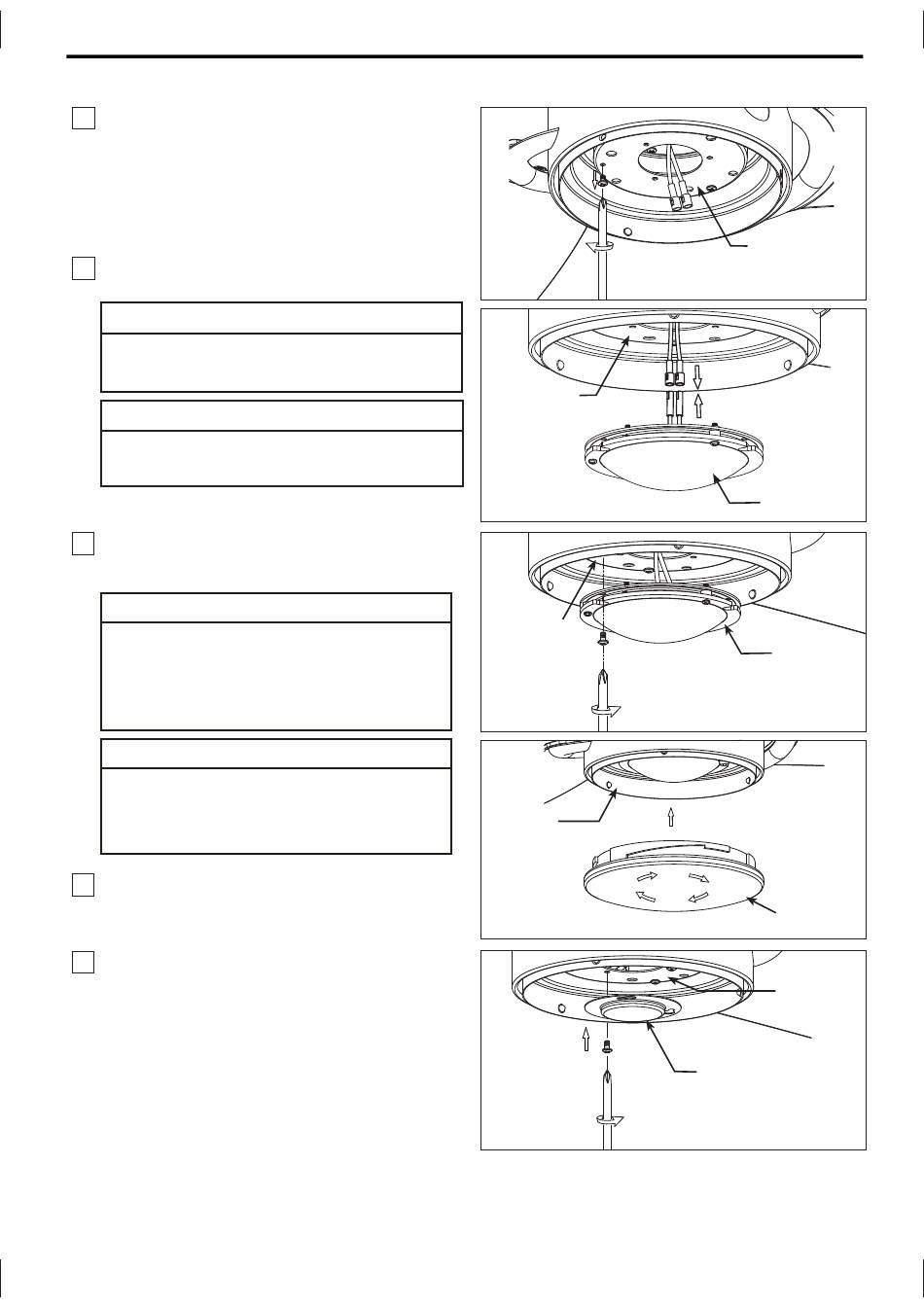

Cómo ensamblar su el kit de iluminación o la tapa (cont.)
6. Para su uso con el kit de iluminación
Extraiga los tres tornillos de la placa de iluminación
y guárdelos para el Paso 8. (Figura 6)
NOTA: Si ha instalado su ventilador con la tapa de
acero, sáltese los pasos 6, 7, 8 a 9.
7. Instale el conector de 2 clavijas desde unidad de
luz LED conexión a la unidad del motor. (Figura 7)
PRECAUCIÓN
A fin de reducir el riesgo descargas eléctricas,
desconecte el circuito de suministro eléctrico al
ventilador antes de instalar el kit de iluminación.
ATTENTION
Pour réduire le risque d'électrocution, débranchez le
circuit d'alimentation électrique du ventilateur avant
d'installer le kit d'éclairage.
8. Instale la unidad LED en la placa de iluminación
usando los tronillos extraídos en el Paso 6 y fije los
tres tornillos. (Figura 8)
PRECAUCIÓN
La fuente de luz está diseñado para esta aplicación
específica y puede recalentarse si reparado por
personal no capacitado. Si se requiere ningún tipo
de servicio, el producto debe ser devuelto a un
centro de servicio autorizado para su revisión o
reparación.
ATTENTION
La source lumineuse est conçue pour cette application
spécifique et peut surchauffer si par un personnel
non formé. Si un entretien est nécessaire, le produit
doit être retourné à un centre de service agréé pour
examen ou réparation.
9. Asegure la pantalla de iluminación en la carcasa
del interruptor girándola en el sentido de las agujas
del reloj. No la presione demasiado. (Figura 9)
10. Para su uso con la tapa de acero
Instale la cubierta de cables del kit de iluminación en
la placa de iluminación usando las dos ranuras
principales y fíjela con el tornillo suministrado.
(Figura 10)
Ensamble de la
placa de
iluminación
Ensamble de la
placa de
iluminación
Unidad de
carcasa de interruptor
33
Ensamble de la
placa de
iluminación
Figura 6
Unidad de
luz LED
Figura 7
Unidad de
luz LED
Figura 8
Pantalla de
iluminación
Figura 9
Ensamble de la
placa de
iluminación
Cubierta de cables del kit
de iluminación
Figura 10
