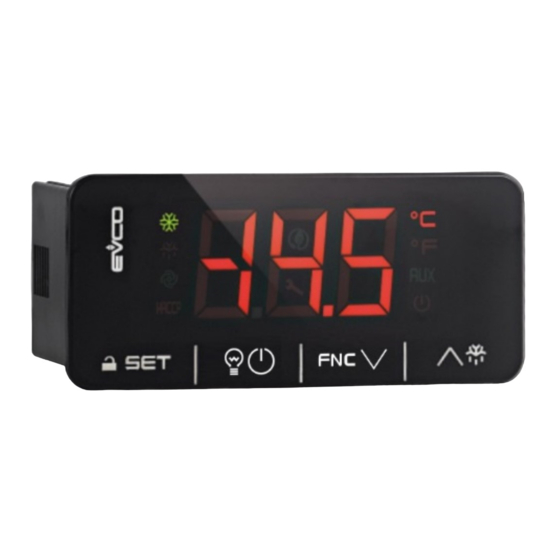

Evco EV3C23 Manual Del Usuario

EVCO S.p.A. | EV3223 & EV3233 | Hoja de instrucciones ver. 1.0 | Código 1043223S103 | Pág. 1 de 3 | PT 44/16
EV3C23 & EV3C33
ES ESPAÑOL
- controladores para unidades a baja y media temperatura, statico o ventilado con luz
- desescarche por tiempo o temperatura
- alimentación 230 VAC o 115 VAC (según el modelo)
- sonda cámara y sonda auxiliar (PTC/NTC)
- entrada micro puerto/multifunción
- relé compresor de 16 A res. @ 250 VAC o 30 A res. @ 250 VAC (según el modelo)
- regulación para calor o para frío.
1 TAMAÑO E INSTALACIÓN
Tamaño en mm (in); instalación de panel, con estribos de resorte (se entregan de serie).
ADVERTENCIAS PARA LA INSTALACIÓN
- el grosor del panel tiene que estar comprendido entre 0,8 y 2,0 mm (1/32 y 1/16 in)
- verificar que las condiciones de trabajo respeten los valores normales citados en el
capítulo DATOS TÉCNICOS
- no instalar el dispositivo cerca de fuentes de calor, de aparatos con imanes fuertes, de
lugares sujetos a la luz solar directa, lluvia, humedad, polvo excesivo, vibraciones
mecánicas o descargas eléctricas
- con arreglo a las normativas sobre la seguridad, la protección contra eventuales
contactos con las partes eléctricas tiene que asegurarse mediante una correcta
instalación; todas las partes que aseguran la protección tienen que fijarse de modo
que no sea posible eliminarlas sin la ayuda de una herramienta.
2 CONEXIÓN ELÉCTRICA
ATENCIÓN
- utilizar cables de sección adecuada a la corriente que los atraviesa
- para reducir eventuales interferencias electromagnéticas, colocar los cables de
potencia lo más lejos posible de los de señal.
ADVERTENCIAS PARA LA CONEXIÓN ELÉCTRICA
- si se utilizan atornilladores eléctricos o neumáticos, moderar el par de apriete
- si el dispositivo se ha desplazado de un lugar frío a uno caliente, la humedad podría
haberse condensado en el interior; esperar aproximadamente una hora antes de
alimentarlo
- comprobar que la tensión de alimentación, la frecuencia eléctrica y la potencia
eléctrica se encuentren dentro de los límites que aparecen en el capítulo DATOS
TÉCNICOS
- desconectar la alimentación antes de efectuar cualquier tipo de operación de
mantenimiento
- no utilizar el dispositivo como dispositivo de seguridad
- para las reparaciones y para informaciones dirigirse a la red de venta EVCO.
3 PRIMERA UTILIZACIÓN
1. Efectuar la instalación de la forma ilustrada en el capítulo TAMAÑO E INSTALACIÓN.
2. Dar alimentación al dispositivo de la forma indicada en el capítulo CONEXIÓN
ELÉCTRICA: se pondrá en marcha un test interno.
El test dura normalmente algunos segundos; al final del test el display se apaga.
3. Configurar el dispositivo con el procedimiento ilustrado en el apartado Ajuste de los
parámetros de configuración.
Parámetros de configuración que es oportuno ajustar para la primera utilización:
PAR. DEF. PARÁMETRO
SP 0.0 setpoint
P0 1 tipo de sonda
P2 0 unidad de medida temperatura
d1 0 tipo de desescarche
En lo sucesivo, verificar que los demás ajustes sean adecuados; véase el capítulo
PARÁMETROS DE CONFIGURACIÓN.
4. Sacar alimentación al dispositivo.
5. Efectuar la conexión eléctrica de la forma ilustrada en el capítulo CONEXIÓN ELÉCTRICA
sin dar alimentación al dispositivo.
6. Dar de nuevo alimentación al dispositivo.
Controladores para armarios, mesas e islas refrigeradas,
4 INTERFAZ USUARIO Y FUNCIONES PRINCIPALES
4.1 Encendido/apagado del dispositivo
1.
Si el dispositivo está encendido, el display visualiza el tamaño P5 (por defecto "temperatura de
la cámara"); si el display visualiza un código de alarma, véase el capítulo ALARMAS.
LED ENCENDIDO
compresor encendido
desescarche
pregoteo activo
ventiladores
evaporador encendidos
alarma
HACCP
memoria
energy saving activo
solicitud
mantenimiento
compresor
visualización
°C/°F
temperatura
dispositivo apagado
Salida
AUX
activa
Después de 30 s sin haber intervenido con las teclas, el display visualizará la etiqueta "Loc" y
el teclado se bloqueará de forma automática.
4.2 Desbloqueo del teclado
Tocar durante 1 s una tecla: el display visualizará la etiqueta "UnL".
4.3 Ajuste del setpoint
Asegurarse de que el teclado no esté bloqueado.
1.
2.
3.
4.4 Activación del desescarche de forma manual (si r5 = 0, por defecto)
Asegurarse de que el teclado no esté bloqueado y que no esté activo el sobreenfriamiento.
1.
Si P4 = 1 (por defecto), el desescarche se activa a condición de que la temperatura del
evaporador sea inferior al umbral d2.
4.5 Activar / apagar salida Luz o Aux
1.
- Luz: relé u0 = 3 o u1= 3.
- Auxiliar: relé u0 = 1 y u1<>3. Se el teclado no esté desbloqueado.
4.6 Activar / apagar salida Luz y Aux
1.
2.
- Relé u0 = 1(Aux) y u1=3 (Luz) .
5 FUNCIONES SUPLEMENTARIAS
5.1 Visualización/eliminación de las horas de funcionamiento del compresor
Asegurarse de que el teclado no esté bloqueado.
1.
2.
ETIQ. SIGNIFICADO
CH
rCH
3.
4.
5.
6.
5.2 Visualización de las temperaturas detectadas por las sondas
Asegurarse de que el teclado no esté bloqueado.
1.
2.
ETIQ. SIGNIFICADO
Pb1
Pb2
3.
4.
MÍN... MÁX.
r1... r2
6 AJUSTES
0 = PTC 1 = NTC
6.1 Ajuste de los parámetros de configuración
0 = °C 1 = °F
0 = eléctrico 1 = a gas caliente 1.
2 = para parada compresor
2.
3.
4.
5.
con salidas configurable
Si POF = 1, tocar durante 4 s la tecla ON/STANDBY.
APAGADO INTERMITENTE
compresor apagado - protección compresor en curso
- ajuste setpoint en curso
o - - retraso desescarche en curso
- goteo activo
del ventiladores del parada
evaporador apagados evaporador en curso
APPCC en - nueva alarma APPCC en memoria
- -
- - ajustes en curso
- acceso
suplementarias en curso
- sobreenfriamiento
sobrecalentamiento activo
dispositivo encendido encendido/apagado dispositivo en
curso
Luz o AUX Salida Luz
abierta
Tocar la tecla SET.
Tocar la tecla UP o la tecla DOWN en los siguientes 15 s para
ajustar el valor en los límites r1 y r2 (por defecto "-50... 50").
Tocar la tecla SET (o no tocar nada durante 15 s).
Tocar durante 4 s la tecla UP.
Tocar la tecla Luz.
Tocar la tecla Luz
Tocar la tecla | FNC V|. Se el teclado no esté desbloqueado.
Tocar durante 4 s la tecla DOWN.
Tocar la tecla UP o la tecla DOWN en los siguientes 15 s para
seleccionar una etiqueta.
visualización de los cientos de horas de funcionamiento del compresor
eliminación de las horas de funcionamiento del compresor
Tocar la tecla SET.
Tocar la tecla UP o la tecla DOWN para ajustar "149" (para
selección rCH).
Tocar la tecla SET.
Tocar la tecla ON/STANDBY (o no tocar nada durante 60 s) para
salir del procedimiento.
Tocar durante 4 s la tecla DOWN.
Tocar la tecla UP o la tecla DOWN en los siguientes 15 s para
seleccionar una etiqueta.
temperatura de la cámara
temperatura auxiliar
Tocar la tecla SET.
Tocar la tecla ON/STANDBY (o no tocar nada durante 60 s) para
salir del procedimiento.
Tocar durante 4 s la tecla SET: el display visualizará la etiqueta
"PA".
Tocar la tecla SET.
Tocar la tecla UP o la tecla DOWN en los siguientes 15 s para
ajustar el valor PAS (por defecto "-19").
Tocar la tecla SET (o no tocar nada durante 15 s): el display
visualizará la etiqueta "SP".
Tocar la tecla UP o la tecla DOWN para seleccionar un parámetro.
6. Tocar la tecla SET.
Tocar la tecla UP o la tecla DOWN en los siguientes 15 s para
7.
ajustar el valor.
8. Tocar la tecla SET (o no tocar nada durante 15 s).
Tocar durante 4 s la tecla SET (o no tocar nada durante 60 s)
9.
para salir del procedimiento.
6.2 Restablecimiento de los ajustes de fábrica (por defecto) y memorización de
ajustes personalizados como de fábrica
ATENCIÓN
- asegurarse de que los ajustes de fábrica sean adecuados; véase el capítulo
PARÁMETROS DE CONFIGURACIÓN
- la memorización de ajustes personalizados sobrescribe los de fábrica.
Tocar durante 4 s la tecla SET: el display visualizará la etiqueta
1.
"PA".
2. Tocar la tecla SET.
Tocar la tecla UP o la tecla DOWN en los siguientes 15 s para
3. ajustar
el valor.
VAL. SIGNIFICADO
149 valor para el restablecimiento de las informaciones de fábrica (por defecto)
161 valor para la memorización de ajustes personalizados como de fábrica
Tocar la tecla SET (o no tocar nada durante 15 s): el display
4. visualizará la etiqueta "dEF" (para el ajuste del valor "149") o la
etiqueta "MAP" (para el ajuste del valor "161").
5. Tocar la tecla SET.
ventiladores del
Tocar la tecla UP o la tecla DOWN en los siguientes 15 s para
6.
ajustar "4".
Tocar la tecla SET (o no tocar nada durante 15 s): el display
7. visualizará durante 4 s "- - -" intermitente, luego el dispositivo
saldrá del procedimiento.
8. Interrumpir la alimentación del dispositivo.
a las funciones Tocar durante 2 s la tecla SET antes del punto 6. para salir antes
9.
del procedimiento.
o
7 PARÁMETROS DE CONFIGURACIÓN
N. PAR. DEF. SETPOINT
1 SP 0.0 setpoint
activa para porta
N. PAR. DEF. ENTRADAS ANALÓGICAS
2 CA1 0.0 offset sonda cámara
3 CA2 0.0 offset sonda auxiliar
4 P0 1 tipo de sonda
5 P1 1 activar punto decimal °C
6 P2 0 unidad de medida temperatura
7 P4 1
función sonda auxiliar
8 P5 0 valor en el display
9 P8 5 tiempo actualización display
N. PAR. DEF. REGULACIÓN
10 r0 2.0 diferencial setpoint
11 r1 -50 setpoint mínimo
12 r2 50.0 setpoint máximo
13 r4 0.0 offset setpoint en energy saving
14 r5 0 regulación para calor o para frío
15 r12 0 posición diferencial r0
N. PAR. DEF. COMPRESOR
16 C0 0
retraso compresor on tras power-on
17 C2 3 tiempo mínimo compresor off
18 C3 0 tiempo mínimo compresor on
19 C4 10 tiempo
sonda cámara
20 C5 10 tiempo compresor on en alarma sonda
cámara
21 C6 80.0 umbral aviso alta condensación
22 C7 90.0
umbral alarma alta condensación
23 C8 1
retraso alarma alta condensación
N. PAR. DEF. DESESCARCHE (si r5 = 0)
24 d0 8 intervalo desescarche automático
25 d1 0 tipo de desescarche
26 d2 8.0 umbral final desescarche
27 d3 30
duración desescarche
28 d4 0 activar desescarche con power-on
29 d5 0 retraso desescarche tras power-on
30 d6 2 valor en el display en desescarche
31 d7 2 tiempo goteo
32 d8 0 modalidad
desescarche
33 d9 0.0 umbral evaporación
intervalo desescarche automático
34 d11 0 activa alarma timeout desescarche
35 d15 0 tiempo
para desescarche con gas caliente
36 d18 40 intervalo desescarche adaptativo
37 d19 3.0 umbral
(relativo
evaporación)
38 d21 200 tiempo
para desescarche tras power on y tras
sobreenfriamiento
MÍN... MÁX.
r1... r2
MÍN... MÁX.
-25... 25 °C/°F
-25... 25 °C/°F
0 = PTC 1 = NTC
0 = no 1 = sí
0 = °C 1 = °F
0 = desactivada
1 = sonda evaporador
(desescarche
ventiladores)
2 = sonda evaporador
(ventiladores)
3 = sonda condensador
0 = temperatura cámara
1 = setpoint
2 = temperatura auxiliar
0... 250 s
MÍN... MÁX.
1... 15 °C/°F
-99 °C/°F... r2
r1... 199 °C/°F
0... 99 °C/°F
0 = para frío
1 = para calor
0 = asimétrico
1 = simétrico
MÍN... MÁX.
0... 240 min
0... 240 min
0... 240 s
compresor off en alarma 0... 240 min
0... 240 min
0... 199 °C/°F
diferencial = 2 °C/4 °F
0... 199 °C/°F
0... 15 min
MÍN... MÁX.
0... 99 h
0 = sólo manual
si d8 = 3, intervalo máximo
0 = eléctrico
1 = a gas caliente
2 = para parada compresor
-99... 99 °C/°F
0... 99 min
si P3 = 1, duración máxima
0 = no 1 = sí
0... 99 min
0 = temperatura cámara
1 = display bloqueado
2 = etiqueta dEF
0... 15 min
cómputo intervalo 0 = horas dispositivo on
1 = horas compresor on
2 = horas temperatura
evaporador < d9
3 = adaptativo
4 = en tiempo real
para cómputo -99... 99 °C/°F
0 = no 1 = sí
consecutivo compresor on 0... 99 min
0... 999 min
si compresor on
temperatura evaporador
d22
0 = sólo manual
desescarche adaptativo 0... 40 °C/°F
a temperatura óptima temperatura óptima
evaporación - d19
consecutivo compresor on 0... 500 min
si (temperatura cámara
setpoint) > 10°C/20 °F
0 = desactivado
+
+
<
-
