EVCO S.p.A. | EV3401M | Hoja de instrucciones ver. 2.0 | Código 1043401MS203 | Pág. 1 de 2 | PT 52/20
EV3401
Multisensor
ES ESPAÑOL
- alimentación 230 VAC o 12-24 VAC/DC (según el modelo)
- entrada multisensor (PTC/NTC/J/K/Pt 100/Pt
0-10 V/2-10 V)
- entrada multifunción
- relé K1 de 16 A res. @ 250 VAC
- zumbador de alarma
- puerto TTL MODBUS slave para llave de programación o para interfaz serial TTL/RS-485
(BMS)
- regulación para calor o para frío.
1 TAMAÑO E INSTALACIÓN
Tamaño en mm (in); 59,0 (2 5/16) es la profundidad con terminales de conexiones de tornillo
fijas, 81,5 (3 3/16) es la profundidad con terminales de conexiones de tornillo extraíbles.
Instalación de panel, con estribos de resorte (se entregan de serie).
ADVERTENCIAS PARA LA INSTALACIÓN
- el grosor del panel tiene que estar comprendido entre 0,8 y 2,0 mm (1/32 y 1/16 in)
- verificar que las condiciones de trabajo respeten los valores normales citados en el
capítulo DATOS TÉCNICOS
- no instalar el dispositivo cerca de fuentes de calor, de aparatos con imanes fuertes, de
lugares sujetos a la luz solar directa, lluvia, humedad, polvo excesivo, vibraciones
mecánicas o descargas eléctricas
- con arreglo a las normativas sobre la seguridad, la protección contra eventuales
contactos con las partes eléctricas tiene que asegurarse mediante una correcta
instalación; todas las partes que aseguran la protección tienen que fijarse de modo
que no sea posible eliminarlas sin la ayuda de una herramienta.
2 CONEXIÓN ELÉCTRICA
ATENCIÓN
- utilizar cables de sección adecuada a la corriente que los atraviesa
- equipar el termopar con una protección que sea capaz de aislarlo contra eventuales
contactos con las partes metálicas o utilizar un termopar aislado
- en caso de ser necesario, extender el cable del termopar utilizando un cable
compensado
- para reducir eventuales interferencias electromagnéticas, colocar los cables de
potencia lo más lejos posible de los de señal.
ADVERTENCIAS PARA LA CONEXIÓN ELÉCTRICA
- si se utilizan atornilladores eléctricos o neumáticos, moderar el par de apriete
- si el dispositivo se ha desplazado de un lugar frío a uno caliente, la humedad podría
haberse condensado en el interior; esperar aproximadamente una hora antes de
alimentarlo
- comprobar que la tensión de alimentación, la frecuencia eléctrica y la potencia
eléctrica se encuentren dentro de los límites que aparecen en el capítulo DATOS
TÉCNICOS
- desconectar la alimentación antes de efectuar cualquier tipo de operación de
mantenimiento
- no utilizar el dispositivo como dispositivo de seguridad
- para las reparaciones y para informaciones dirigirse a la red de venta EVCO.
3 PRIMERA UTILIZACIÓN
1. Efectuar la instalación de la forma ilustrada en el capítulo TAMAÑO E INSTALACIÓN.
2. Dar alimentación al dispositivo de la forma indicada en el capítulo CONEXIÓN
ELÉCTRICA: se pondrá en marcha un test interno.
El test dura normalmente algunos segundos; al final del test el display se apaga.
3. Configurar el dispositivo con el procedimiento ilustrado en el apartado Ajuste de los
parámetros de configuración.
Controladores universales con una salida de regulación para aplicaciones
Parámetros de configuración que es oportuno ajustar para la primera utilización:
PAR. DEF. PARÁMETRO
SP 0.0 setpoint
P0 2 tipo de sonda
ajustar el parámetro antes de
conectar la sonda
1000/Ni 120/0-20 mA/4-20 mA/
P2 0 unidad de medida temperatura
r5 0 regulación para calor o para frío
En lo sucesivo, verificar que los demás ajustes sean adecuados; véase el capítulo
PARÁMETROS DE CONFIGURACIÓN.
4. Sacar alimentación al dispositivo.
5. Efectuar la conexión eléctrica de la forma ilustrada en el capítulo CONEXIÓN ELÉCTRICA
sin dar alimentación al dispositivo.
6. Para la conexión a una red RS-485 conectar la interfaz EVIF22TSX; véanse las
correspondientes hojas de instrucción.
7. Dar de nuevo alimentación al dispositivo.

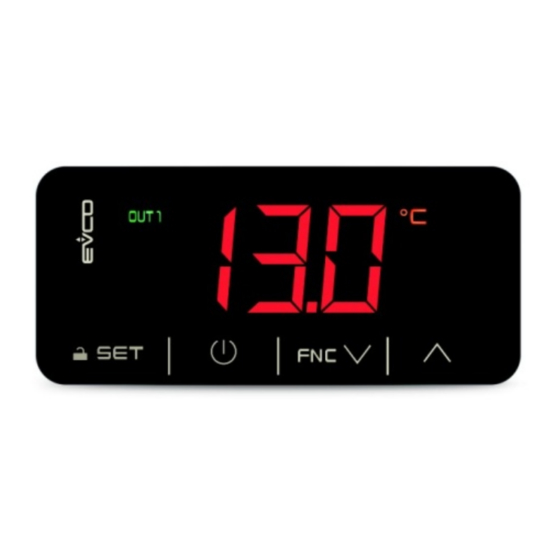

4 INTERFAZ USUARIO Y FUNCIONES PRINCIPALES
4.1 Encendido/apagado del dispositivo
1.
Si el dispositivo está encendido, el display visualiza el tamaño P5 (por defecto «temperatura de
regulación»); si el display visualiza un código de alarma, véase el capítulo ALARMAS.
LED ENCENDIDO
regulador activo
OUT1
reservado
reservado
OUT2
alarma activa
reservado
dispositivo apagado
visualización
°C/°F
temperatura
visualización
%
porcentaje
Bar visualización presión
Después de 30 s sin haber intervenido con las teclas, el display visualizará la etiqueta «Loc» y
el teclado se bloqueará de forma automática.
4.2 Desbloqueo del teclado
Tocar durante 1 s una tecla: el display visualizará la etiqueta «UnL».
4.3 Ajuste del setpoint
Asegurarse de que el teclado no esté bloqueado.
1.
2.
3.
4.4 Silenciamiento del zumbador (si A13 = 1)
Tocar una tecla.
5 FUNCIONAMIENTO
Regulación para frío (r5 = 0).
Regulación para calor (r5 = 1).
6 FUNCIONES SUPLEMENTARIAS
6.1 Visualización del número de arranques del relé
Asegurarse de que el teclado no esté bloqueado.
1.
2.
ETIQ. SIGNIFICADO
nS1 visualización del número de miles de arranques del relé K1
3.
4.
6.2 Visualización de la temperatura detectada por la sonda de regulación
Asegurarse de que el teclado no esté bloqueado.
1.
2.
industriales
MíN... MÁX.
r1... r2
0 = PTC 1 = NTC
2 = J 3 = K
4 = Pt 100 3 hilos
5 = Pt 100 3 hilos
6 = Pt 1000 3 hilos
7 = Pt 1000 3 hilos
8 = 4-20 mA 9 = 0-20 mA
10 = 2-10 V 11 = 0-10 V
12 = Ni 120 3 hilos
13 = Ni 120 2 hilos
0 = °C 1 = °F
0 = para frío
1 = para calor
Si POF = 1 (por defecto), tocar 4 s la tecla ON/STANDBY.
APAGADO INTERMITENTE
- - protección regulador en curso
- ajuste setpoint en curso
- -
- -
- -
- -
dispositivo encendido encendido/apagado dispositivo en
curso
- -
- -
- -
Tocar la tecla SET: el display visualizará la etiqueta «SP».
Tocar la tecla UP o la tecla DOWN en los siguientes 15 s para
ajustar el valor en los límites r1 y r2 (por defecto «0... 350»).
Tocar la tecla SET (o no intervenir durante 15 s).
Tocar durante 4 s la tecla DOWN.
Tocar la tecla UP o la tecla DOWN en los siguientes 15 s para
seleccionar una etiqueta.
Tocar la tecla SET.
Tocar la tecla ON/STANDBY (o no intervenir durante 60 s) para
salir del procedimiento.
Tocar durante 4 s la tecla DOWN.
Tocar la tecla UP o la tecla DOWN en los siguientes 15 s para
seleccionar una etiqueta.
ETIQ. SIGNIFICADO
Pb1 temperatura de regulación
3. Tocar la tecla SET.
Tocar la tecla ON/STANDBY (o no intervenir durante 60 s) para
4.
salir del procedimiento.
7 AJUSTES
7.1 Ajuste de los parámetros de configuración
ATENCIÓN
La modificación del parámetro P2 de °C a °F (y viceversa) provoca una adaptación
automática del valor de los parámetros cuya unidad de medida es ºC o ºF.
Tocar durante 4 s la tecla SET: el display visualizará la etiqueta
1.
«PA».
2. Tocar la tecla SET.
Tocar la tecla UP o la tecla DOWN en los siguientes 15 s para
3.
ajustar el valor PAS (por defecto «-19»).
Tocar la tecla SET (o no intervenir durante 15 s): el display
4.
visualizará la etiqueta «SP».
5. Tocar la tecla UP o la tecla DOWN para seleccionar un parámetro.
6. Tocar la tecla SET.
Tocar la tecla UP o la tecla DOWN en los siguientes 15 s para
7.
ajustar el valor.
8. Tocar la tecla SET (o no intervenir durante 15 s).
Tocar durante 4 s la tecla SET (o no intervenir durante 60 s) para
9.
salir del procedimiento.
7.2 Restablecimiento de los ajustes de fábrica (por defecto) y memorización de
ajustes personalizados como de fábrica
ATENCIÓN
- asegurarse de que los ajustes de fábrica sean adecuados; véase el capítulo
PARÁMETROS DE CONFIGURACIÓN.
- la memorización de ajustes personalizados sobrescribe los de fábrica.
Tocar durante 4 s la tecla SET: el display visualizará la etiqueta
1.
«PA».
2. Tocar la tecla SET.
Tocar la tecla UP o la tecla DOWN en los siguientes 15 s para
3.
ajustar el valor.
VAL. SIGNIFICADO
149 valor para el restablecimiento de las informaciones de fábrica (por defecto)
161 valor para la memorización de ajustes personalizados como de fábrica
Tocar la tecla SET (o no intervenir durante 15 s): el display
4. visualizará la etiqueta «dEF» (para el ajuste del valor «149») o
la etiqueta «MAP» (para el ajuste del valor «161»).
5. Tocar la tecla SET.
Tocar la tecla UP o la tecla DOWN en los siguientes 15 s para
6.
ajustar «4».
Tocar la tecla SET (o no intervenir durante 15 s): el display
7. visualizará durante 4 s «- - -» intermitente, luego el dispositivo
saldrá del procedimiento.
8. Interrumpir la alimentación del dispositivo.
Tocar durante 2 s la tecla SET antes del punto 6. para salir antes
9.
del procedimiento.
8 PARÁMETROS DE CONFIGURACIÓN
N. PAR. DEF. SETPOINT
1 SP 0.0 setpoint
N. PAR. DEF. ENTRADAS ANALÓGICAS
2 CA1 0.0 offset sonda regulación
3 P0 2 tipo de sonda
4 P1 0 activar punto decimal °C
5 P2 0 unidad de medida temperatura
6 P3 0.0 valor mínimo calibrado
transductor
7 P4 100 valor máximo calibrado
transductor
8 P5 0 valor en el display
9 P8 5 tiempo actualización display
N. PAR. DEF. REGULACIÓN
10 r0 2.0 diferencial setpoint
11 r1 0.0 setpoint mínimo
12 r2 350 setpoint máximo
13 r5 0 regulación para calor o para frío
14 r11 0.0 offset setpoint desde entrada
digital
N. PAR. DEF. PROTECCIÓN REGULADORES
15 C1 0 retraso entre 2 encendidos
regulador
16 C2 0 tiempo mínimo off y retraso
desde power-on regulador
17 C3 0 tiempo mínimo on regulador
18 C4 0 estado regulador en alarma
sonda regulación
N. PAR. DEF. ALARMAS
19 A1 0.0 umbral alarma temperatura
20 A2 0 tipología alarma temperatura
21 A3 0 retraso alarma temperatura
22 A7 0 retraso alarmas temperatura
posmodificación setpoint
power-on
MíN... MÁX.
r1... r2
MíN... MÁX.
-25... 25 °C/°F
0 = PTC 1 = NTC
2 = J 3 = K
4 = Pt 100 3 hilos
5 = Pt 100 2 hilos
6 = Pt 1000 3 hilos
7 = Pt 1000 2 hilos
8 = 4-20 mA 9 = 0-20 mA
10 = 2-10 V 11 = 0-10 V
12 = Ni 120 3 hilos
13 = Ni 120 2 hilos
0 = no 1 = sí
si P0 = 2 o 3, no es
influyente
si P0 = 8... 11, posición
punto decimal:
0 = ninguno
1 = dígito decenas
0 = °C 1 = °F
2 = % 3 = bar
4 = ninguna
opciones 2... 4 influyentes
sólo en los LED y si P0 = 8...
11
-199... 999 puntos
-199... 999 puntos
0 = temperatura regulación
1 = setpoint
0... 250 s: 10
MíN... MÁX.
1... 99 °C/°F
-199 °C/°F... r2
r1... 999 °C/°F
0 = para frío
1 = para calor
-199... 999 °C/°F
setpoint + r11
MíN... MÁX.
0... 240 min
0... 240 min
0... 240 s
0 = off 1 = on
MíN... MÁX.
-199... 999 °C/°F
0 = desactivada
1 = de mínima absoluta
2 = de máxima absoluta
3 = de mínima relativa a SP
4 = de máxima relativa a SP
0... 999 min
0... 999 min
y
