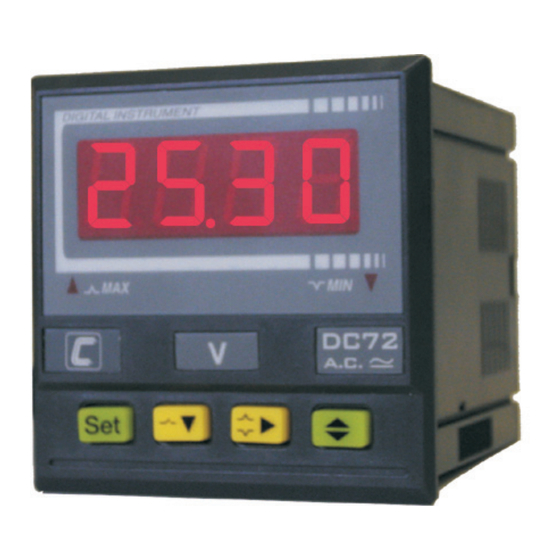

Circutor DC72 A a.c. Guia De Inicio Rapido

Con el indicador DC72 podemos medir
cualquier corriente alterna, de 0 a 5A. Estas
medidas se realizan en Verdadero Valor Eficaz
decir, con independencia de que la forma de onda
sea puramente senoidal o distorsionada
La programación del equipo es sencilla e
intuitiva, facilitando al máximo la familiarización
del usuario con el mismo , permitiendo programar
el tipo de entrada deseada mediante 4 teclas,
grandes y manejables. Se caracteriza por el
óptimo grado de visibilidad que ofrece su display
de amplio ángulo de visión, sin fluctuaciones.
El nuevo instrumento inteligente, DC72 de
alterna ha sido diseñado conforme a las normas
CE. Gracias al uso de una cámara GTEM,
generadores y analizadores, podemos asegurar
que el producto supera
severas de condiciones ambientales, ruidos
e l é c t r i c o s c o n d u c i d o s , p e r t u r b a c i o n e s
electromagnéticas racheadas, vibraciones, etc...
lo cual nos permite marcar con el símbolo,
dando las máximas garantías de calidad y
fiabilidad.
Características técnicas
Alimentación auxiliar
Valor nominal :
Margenes de frecuencia:
Consumo:
Visualizador
4 digitos(7 segmentos) de 14 mm de altura, 0...9999
Color rojo de alta eficiencia. Indicación exceso de escala: "- - - -"
2 leds de indicación. Punto decimal programable.
Circuito de entrada
Medida mediante microcontrolador.
Resolución de la medida:
Método de conversión:
Nº de muestras por ciclo:
Tasa de refresco:
Precisión de la medida:
Aislamiento entre la entrada y la medida:
Tensión de prueba:
Test de impulsos:
Condiciones ambientales:
Tª de almacenamiento:
Tª de trabajo:
Características generales:
Peso:
Material de la caja
Indice de protección:
Normas:
IEC 1010, IEC 348, IEC 664, EN50081-1, EN50082-1.
4 dígitos / 4 digits
Totalmente programable / Fully programmable
Medida en verdadero valor eficaz / True RMS measurement
, es
.
con éxito las pruebas más
115Vca o 230Vca (+/- 10%)
40 a 70Hz.
4 VA
10 bits
Aproximaciones sucesivas.
32
1 Lects/s.
± 0,5% FS ± 1 dígito
3 kV RMS 50 Hz 1min.
4 kV (1.2/50 µs)
-40º C a +70º C
0º C a +65º C
250gr.
ABS V0, gris antracita.
Caja: IP20, Bornes: IP20
Frontal: IP54 IP65 con Protec. Frontal
DC72 A a.c.
Measurement range of new DC72 A is from 0 to
5A. This measurement is done in true R.M.S.
Although input signal waveform is a perfect
sinusoidal or distorted one, et displays real R.M.S.
Value.
The instrument can be programmed easily
and intuitively. This makes you familiar with the
instrument and let you program required input
through the big and usable front keyboard. Display
offers you an optimal grade of visibility and wide
angle of vision without flicker.
The new intelligent instrument DC72 has been
designed according to CE standard. By the use of
GTEM chamber, generators and analyzers, we can
assure that our product has passed the most sever
ambient conditions, electric conductive noise,
electromagnetic compatibility standards and
vibration, all of that, in order to label as
and to give a high level of quality and reliability .
,
Technical specification
Auxiliary supply:
Nominal values:
Frequency range:
Power Consumption :
Display:
4 digits (7segments), 14mm high, 0...+9999.
Red color, high efficiency. Over range indication "- - - -"
2 indication leds. Decimal point programmable.
Input:
Measurement with microcontroler
Measurement resolution :
Conversion technique:
Number of samples for cycle: 32
Refresh rate:
Accuracy:
Isolation between input and auxiliary supply:
Test Voltage:
Impulse test:
Enviromental:
Storage temperature:
Working temperature:
Case:
Weight :
Material:
Enclosure code:
Standards:
IEC 1010, IEC 348, IEC 664, EN50081-1, EN50082-1.
product
115Vac or 230Vac (+/- 10%)
40 to 70Hz
4 VA
10 bits
successive approximations
1 Reading/s
± 0'5% ± 1 digit
3 kV RMS 50 Hz 1min
4 kV (1.2/50 µs)
-40º C to +70º C
0º C to +65º C
250gr.
ABS V0 Anthracite grey
Case: IP20, Terminals:IP20
Front: IP54 IP65 with front Protect.
