5. Utilice herramientas aislantes para instalar el dispositivo. Por su seguridad personal, utilice elementos de protección personal adecuados. 6. Huawei no será responsable de ninguna consecuencia derivada de infringir las normas de almacenamiento , transporte, instalación y operación especificadas en este documento y en el manual del usuario.

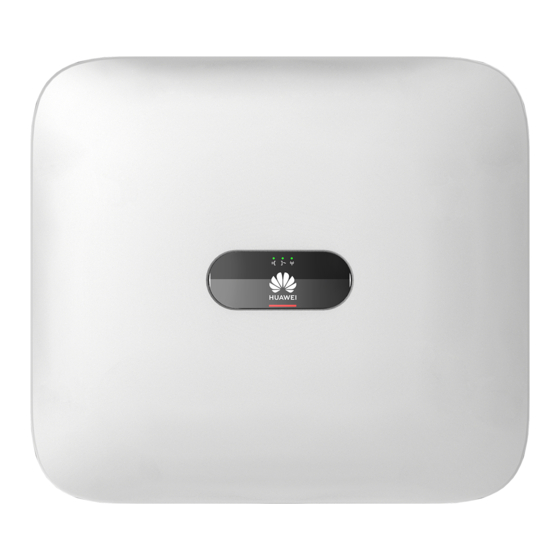

Instalación del equipo Requisitos de instalación Á ngulo Espacio Dimensiones Se reservan dos orificios para tornillos M6 a ambos lados del inversor para la instalación de un toldo.
Instalación del inversor Cuando taladre agujeros, evite las tuberí as de agua y los cables de alimentación ocultos en la pared. 1. Instale la ménsula de montaje. • Con el inversor se suministran 60 tornillos de expansión M6. Si la longitud y el número de los tornillos no cumplen con los requisitos de instalación, adquiera tornillos de expansión M6 de acero inoxidable por su cuenta.
3. Instale el inversor en la ménsula de montaje. 4. (Opcional) Instale un candado antirrobo. Prepare un candado antirrobo adecuado para el diámetro del orificio correspondiente (Ф8 mm) y asegúrese de que el candado se pueda instalar correctamente. Se recomienda utilizar un candado resistente al agua para uso en exteriores.
Instalación del cable de tierra No conecte el conductor neutro a la caja como si fuera un cable de tierra. De lo contrario, podrí an producirse descargas eléctricas. • El punto de puesta a tierra en el puerto de salida de CA se utiliza solo como punto equipotencial de puesta a tierra y no puede sustituir al punto de puesta a tierra de la caja.
Página 7
Cable de cinco conductores (L1, L2, L3, neutro y conexión a tierra) • Esta sección describe cómo conectar un cable de salida de CA de cinco conductores a un conector de CA. • Un cable de salida de CA de tres conductores puede conectarse de manera similar. El cable de tres conductores (L1, L2 y L3) no está...
Instalación del cable de entrada de CC 1. Asegúrese de que la salida del módulo fotovoltaico esté bien aislada con respecto a tierra. 2. Utilice los bornes metálicos positivo y negativo Staubli MC4 y los conectores de CC suministrados con el inversor solar. El uso de bornes metálicos positivos y negativos y de conectores de CC incompatibles puede tener graves consecuencias.
Página 9
2. Conecte los cables de entrada de CC. Bornes de entrada de CC Tire del cable de entrada de CC para asegurarse de que esté conectado de forma segura. Clic (Opcional) Instalación de cables de la baterí a • Utilice herramientas aislantes cuando conecte los cables. •...
Instalación del Smart Dongle • Si se utiliza la comunicación FE, instale un Smart Dongle WLAN-FE (SDongleA-05). El Smart Dongle WLAN-FE se entrega con el SUN2000. • Si se utiliza la comunicación 4G, instale un Smart Dongle 4G (SDongleA-03). Debe adquirir el Smart Dongle 4G por su cuenta.
(Opcional) Smart Dongle 4G (comunicación 4G) • Si su Smart Dongle no está equipado con una tarjeta SIM, consiga una tarjeta SIM estándar (tamaño: 25 mm × 15 mm) con una capacidad igual o superior a 64 KB. Instale la tarjeta SIM en la dirección de la flecha. •...
Página 12
• Cuando los cables de comunicaciones RS485 de dispositivos como el Smart Power Sensor y el dispositivo de almacenamiento de energí a están conectados al inversor, se comparten 485A2 (pin 7), 485B2 (pin 9) y PE (pin 5). • Cuando el cable de señal de habilitación del dispositivo de almacenamiento de energí a y el cable de señal de interruptor de apagado rápido están conectados al inversor, se comparte GND (pin 13).
Página 13
El sensor de energí a inteligente se necesita para limitar la exportación. Solo se puede utilizar • el sensor de energí a inteligente DTSU666-H (proporcionado por Huawei). • Se pueden conectar un máximo de 10 dispositivos a los Smart Dongles WLAN-FE y 4G. Los sensores de energí...
Página 14
(Opcional) Instalación del cable de comunicaciones RS485 (conexión en cascada de inversores) 1. Conecte el cable de señal al conector del cable de señal. 2. Conecte el conector del cable de señal al puerto de comunicaciones. Puerto de comunicaciones (COM)
Página 15
(Opcional) Instalación del cable de comunicaciones RS485 (solo sensor de energí a inteligente conectado) 1. Conecte el cable de señal al conector del cable de señal. 2. Conecte el conector del cable de señal al puerto de comunicaciones. Puerto de comunicaciones (COM)
Página 16
(Opcional) Instalación del cable de comunicaciones RS485 (sensor de energí a inteligente y dispositivo de almacenamiento de energí a conectados) 1. Conecte el cable de señal al conector del cable de señal. 2. Conecte el conector del cable de señal al puerto de comunicaciones. Puerto de comunicaciones (COM)
(Opcional) Instalación del cable de señal de contacto seco de planificación de red 1. Conecte el cable de señal al conector del cable de señal. 2. Conecte el conector del cable de señal al puerto de comunicaciones. Puerto de comunicaciones (COM)
Página 18
(Opcional) Instalación de cables de señal para una caja de copia de seguridad inteligente 1. Conecte el cable de señal al conector del cable de señal. 2. Conecte el conector del cable de señal al puerto de comunicaciones. Puerto de comunicaciones (COM)
Verificación de la instalación N.º Criterios de aceptación El inversor debe estar instalado de forma correcta y firme. Los cables están colocados correctamente según lo requerido por el cliente. El Smart Dongle está instalado de forma correcta y firme. Las abrazaderas para cables están aseguradas de manera uniforme y no hay rebabas. El cable de tierra está...
Página 20
6. Observe los indicadores led para comprobar el estado de funcionamiento del inversor. Tipo Estado (intermitente durante Significado intervalos largos: Encendido durante 1 s y apagado durante 1 s; intermitente durante intervalos cortos: Encendido durante 0,2 s y apagado durante 0,2 s) Indicador de funcionamiento Verde sin...
Página 21
7. (Opcional) Observe el indicador led para comprobar el estado de funcionamiento del Smart Dongle. Smart Dongle WLAN-FE Descripción Color Estado Amarillo Encendido sin parpadear El Dongle está colocado (parpadea en firmemente y encendido. verde y rojo simultáneamente) Rojo Intermitente durante Se deben configurar los intervalos cortos (encendido parámetros para...
Descarga de la aplicación Método 1: Busque FusionSolar en Huawei AppGallery y descargue el paquete de instalación más reciente. Método 2: Acceda a https://solar.huawei.com usando el navegador del teléfono móvil y descargue el paquete de instalación más reciente.
Registro de una cuenta de instalador (opcional) Si ya tiene una cuenta de instalador, omita este paso. Al crear la primera cuenta de instalador, se generará un dominio con el nombre de la empresa. Para crear varias cuentas Instalador de instalador para una empresa, inicie sesión en la aplicación FusionSolar y toque Agregar Usuario...
Configuración de la distribución fí sica de los optimizadores fotovoltaicos inteligentes • Si los optimizadores fotovoltaicos inteligentes están configurados para cadenas fotovoltaicas, asegúrese de que estos optimizadores se hayan conectado correctamente al inversor solar antes de realizar las operaciones de esta sección. •...
2. Inicie sesión en https://intl.fusionsolar.huawei.com para acceder a la WebUI del sistema de gestión FusionSolar Smart PV. En la Inicio, haga clic en el nombre de la planta para ir a la página de la planta. Seleccione Diseño. Seleccione Generar distribución y cree la distribución fí...
Escenario en red del SmartLogger Para obtener más información, consulte la Distributed PV Plants Connecting to Huawei Hosting Cloud Quick Guide (Distributed Solar Inverters + SmartLogger1000A + RS485 Networking) y la PV Plants Connecting to Huawei Hosting Cloud Quick Guide (Inverters + SmartLogger3000 + RS485 Networking).
Puesta en servicio del dispositivo 1. Acceda a Puesta en servicio del dispositivo. Caso 1: El teléfono no está Caso 2: El teléfono está conectado a Internet. conectado a Internet. Cuando el teléfono está conectado a Internet, no se muestra Puesta en servicio del dispositivo cuando se toca ..
Restablecimiento de la contraseña 1. Asegúrese de que el SUN2000 se conecte a las fuentes de alimentación de CA y CC al mismo tiempo. Los indicadores permanecen en color verde sin parpadear o parpadean en intervalos largos durante más de 3 minutos. 2.
Página 29
Teléfono asistencia Francia Alemania España eu_inverter_support@huawei.com 0080033888888 Europa Italia Reino Unido Paí ses Bajos Otros paí ses Para obtener más información, consulte solar.huawei.com. Australia eu_inverter_support@huawei.com 1800046639 Turquí a eu_inverter_support@huawei.com 0080021686868 Malasia /1800220036 (+66) 26542662 (se cobra Asia Pací fico apsupport@huawei.com...
