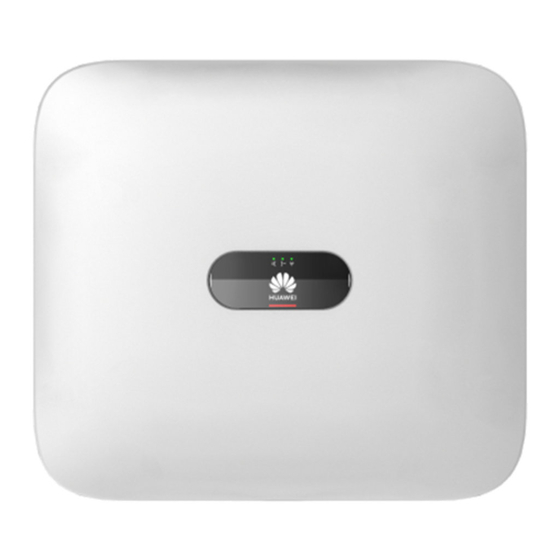

- Página 1 SUN2000-(12KTL, 15KTL, 17KTL, 20KTL)-M0 Guí a rápida Versión: 06 Número de pieza: 31509519 Fecha: 12/03/2020 HUAWEI TECHNOLOGIES CO., LTD.
-
Página 2: Descripción Del Producto
5. Use herramientas aislantes para instalar el dispositivo. Con fines de seguridad personal, utilice elementos de protección personal adecuados. 6. Huawei no seráresponsable de ninguna consecuencia ocasionada por el incumplimiento de las normas de almacenamiento, traslado, instalación y operación indicadas en este documento y en el manual del usuario. -
Página 3: Instalación Del Equipo
Instalación del equipo Requisitos de instalación Inclinación y espacio Traslado de un inversor Dimensiones A ambos lados del inversor se reservan dos orificios para tornillos M6 para la instalación de un toldo. -
Página 4: Instalación Del Inversor
Instalación del inversor Cuando taladre agujeros, evite las tuberí as de agua y los cables de alimentación empotrados en la pared. 1. Instale la ménsula de montaje. • El inversor incluye tornillos de expansión M6 x 60. Si la cantidad y la longitud de los tornillos no cumplen con los requisitos de instalación, prepare por su cuenta tornillos de expansión M6 de acero inoxidable. -
Página 5: Instalación Del Cable De Tierra
OFF. De lo contrario, la alta tensión del inversor podrí a ocasionar descargas eléctricas. N.º Elemento Tipo Especificaciones Sección del conductor: • ≥ 6 mm Cable unifilar de cobre (SUN2000-12KTL-M0) Cable de tierra • ≥ 10 mm para exteriores (SUN2000-15KTL-M0/SUN2000- 17KTL-M0/SUN2000-20KTL-M0) Sección del conductor: •... -
Página 6: Instalación Del Cable De Salida De Ca
Instalación del cable de salida de CA • Asegúrese de que la capa de protección del cable de salida de CA se encuentre dentro del conector, los núcleo de alambre estén completamente insertados en el orificio del cable y el cable esté... - Página 7 Cable de cuatro conductores (L1, L2, L3 y conexión a tierra) Cable de cuatro conductores (L1, L2, L3 y neutro) Cable de cinco conductores (L1, L2, L3, neutro y conexión a tierra)
-
Página 8: Instalación Del Cable De Entrada De Cc
2. Conecte el conector de CA al puerto de salida de CA. Puerto de salida de CA (CA) 3. Compruebe el recorrido del cable de salida de CA. Instalación del cable de entrada de CC 1. Utilice los conectores fotovoltaicos Amphenol Helios H4 proporcionados con el inversor. Si los conectores fotovoltaicos se pierden o están dañados, compre conectores del mismo modelo. -
Página 9: Opcional) Instalación Del Smart Dongle
Conector positivo Terminal metálico positivo Conector Clic negativo Terminal metálico negativo Asegúrese de que el cable no se pueda extraer después del engaste. Asegúrese de que los cables estén correctamente conectados. (La tensión de CC de un multí metro no deberí... -
Página 10: Smart Dongle Wlan-Fe (Comunicación Wlan)
Puerto Smart Dongle (GPRS/4G/WLAN-FE) Smart Dongle 4G Cuando vuelva a colocar la tapa del Smart Dongle, asegúrese de que el enganche se repliegue de vuelta a su lugar. Smart Dongle WLAN-FE (Comunicación WLAN) Puerto USB del inversor Smart Dongle WLAN-FE (Comunicación FE) Se recomienda usar un cable de red blindado CAT 5E para exteriores (diámetro exterior <... -
Página 11: Opcional) Instalación Del Cable De Señal
En este documento aparecen dos tipos de Smart Dongle: • Smart Dongle WLAN-FE: SDongleA-05 • Smart Dongle 4G: SDongleA-03 Para obtener información detallada, consulte la guí a rápida que se proporciona con el Smart Dongle. Escanee el código QR para obtenerla. WLAN-FE (Opcional) Instalación del cable de señal Definición de pines de los... -
Página 12: Conexión En Red Del Smart Dongle
• El Smart Power Sensor es necesario para limitar la exportación. Solo se puede usar el Smart Power Sensor DTSU666-H (proporcionado por Huawei). Conexión en red del SmartLogger1000A • En los casos de conexión en red del SmartLogger1000A, el Smart Dongle no se puede conectar. - Página 13 (Opcional) Instalación del cable de comunicaciones RS485 (Conexión en cascada de inversores) 1. Conecte el cable de señal al conector de cable de señal. 2. Conecte el conector del cable de señal al puerto de comunicaciones. Puerto de comunicaciones (COM)
- Página 14 (Opcional) Instalación del cable de señal del Smart Power Sensor. 1. Conecte el cable de señal al conector de cable de señal. 2. Conecte el conector del cable de señal al puerto de comunicaciones. Puerto de comunicaciones (COM)
- Página 15 (Opcional) Instalación del cable de señal de contacto seco de planificación de la red eléctrica 1. Conecte el cable de señal al conector de cable de señal. 2. Conecte el conector del cable de señal al puerto de comunicaciones. Puerto de comunicaciones (COM)
-
Página 16: Verificación De La Instalación
Verificación de la instalación N.º Criterios de aceptación El inversor debe estar instalado de forma correcta y firme. Los cables están correctamente instalados según lo requerido por el cliente. El Smart Dongle está instalado de forma correcta y firme. Las abrazaderas para cables están distribuidas de manera uniforme y no hay rebabas. El cable de tierra está... - Página 17 Categorí a Estado Significado Indicador de funcionamiento Apagado Apagado La CC está apagada y es posible que el interruptor de CA esté recibiendo alimentación (asegúrese de que el interruptor de CA externo esté en posición OFF). Rojo intermitente Alarma de entorno de CC durante intervalos cortos Rojo intermitente...
-
Página 18: Puesta En Servicio
Para la aplicación SUN2000, realice las operaciones requeridas. • Busque “SUN2000” en Huawei AppGallery, descargue el paquete de instalación más reciente e instale la aplicación SUN2000 siguiendo las instrucciones. La versión de la aplicación SUN2000 deberí a ser 3.2.00.002 (Android) o posterior. -
Página 19: Opcional) Registro De La Cuenta Del Instalador
2. (Opcional) Registro de la cuenta del instalador Si usted tiene una cuenta de instalador, omita este paso. Cuando cree la primera cuenta de instalador, se generará un dominio que llevará el nombre de la empresa. Para crear múltiples cuentas de instalador para la misma empresa, inicie sesión en la aplicación FusionSolar y pulse Usuario nuevo. -
Página 20: Caso 2: Conexión En Red Del Smartlogger1000A
FusionSolar. Escanee el código QR para obtenerla. Caso 2: Conexión en red del SmartLogger1000A Consulte la guí a rápida Distributed PV Plants Connecting to Huawei Hosting Cloud Quick Guide (Distributed Inverters + SmartLogger1000A + RS485 Networking). Escanee el código QR para obtenerla. - Página 21 2. Conéctese a la red WLAN del inversor. Inicie sesión como installer, y realice los Ajustes rápidos. • La contraseña inicial para conectarse a la red WLAN del inversor es Changeme • La contraseña inicial del installer es 00000a • En el primer encendido, utilice la contraseña inicial y cámbiela inmediatamente después del inicio de sesión.
-
Página 22: Información De Contacto Del Servicio De Atención Al Cliente
Teléfono técnico Francia Alemania España eu_inverter_support@huawei.com 0080033888888 Europa Italia Reino Unido Paí ses Bajos Otros paí ses Para obtener información detallada, consulte solar.huawei.com. Australia au_inverter_support@huawei.com 1800046639 Turquí a tr_inverter_support@huawei.com 0080021686868 Malasia /1800220036 (+66) 26542662 (se cobra como Asia apsupport@huawei.com una llamada local) Pací... - Página 23 Huawei Technologies Co., Ltd. Huawei Industrial Base, Bantian, Longgang, Shenzhen 518129, República Popular China solar.huawei.com...
