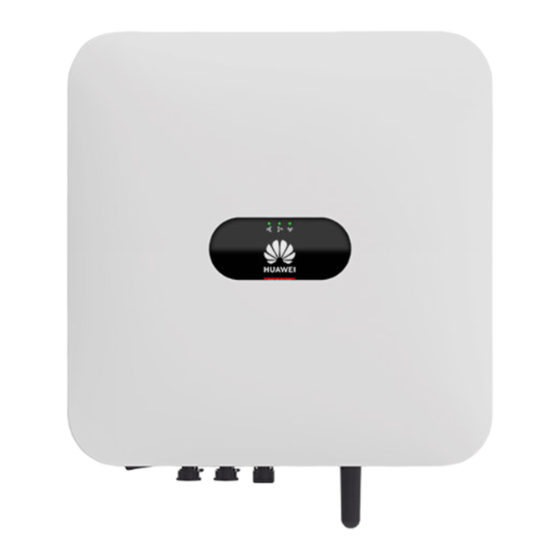

Huawei SUN2000-2KTL-L1 Manual Del Usuario

Ocultar thumbs Ver también para SUN2000-2KTL-L1:

Manual del usuario (119 páginas)

Manual del usuario (124 páginas)

Guía rápida (24 páginas)

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

página de 140

/ 140
Marcadores

Enlaces rápidos

Descargar este manual

SUN2000-(2KTL-6KTL)-L1

Manual del usuario del

Edición

Fecha

2023-02-13

HUAWEI TECHNOLOGIES CO., LTD.

Resumen de contenidos para Huawei SUN2000-2KTL-L1

Página 1 SUN2000-(2KTL-6KTL)-L1 Manual del usuario del Edición Fecha 2023-02-13 HUAWEI TECHNOLOGIES CO., LTD.
Página 2 Las funciones, los productos y los servicios adquiridos están estipulados en el contrato celebrado entre Huawei y el cliente. Es posible que la totalidad o parte de los productos, las funciones y los servicios descritos en el presente documento no se encuentren dentro del alcance de compra o de uso. A menos que el contrato especifique lo contrario, ninguna de las afirmaciones, informaciones ni recomendaciones contenidas en este documento constituye garantía alguna, ni expresa ni implícita.
Página 4 Adición de la sección 7.2.1 Control de la energía. Adición de la sección 10.1 Especificaciones técnicas del SUN2000. Adición de la sección C Restablecimiento de la contraseña. Adición de la sección D Apagado rápido. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 5 5.9 (Opcional) Conexión de los cables de señal. Adición de la sección 7.1.4 (Opcional) Configuración del diseño de distribución física de los optimizadores Smart Adición de la sección C Restablecimiento de la contraseña. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 6 SUN2000-(2KTL-6KTL)-L1 Acerca de este documento Manual del usuario del Versión 01 (17-04-2020) Este número es el primer lanzamiento oficial. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 7 5.7 Conexión de los cables de potencia de entrada de CC....................53 5.8 (Opcional) Conexión de los cables de la batería......................57 5.9 (Opcional) Conexión de los cables de señal......................... 59 6 Puesta en marcha del sistema....................66 Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 8 C Restablecimiento de la contraseña..................120 D Apagado rápido........................123 E Localización de fallos de resistencia de aislamiento............124 F Asistente de gestión de energía con IA (EMMA)..............128 G Información de contacto......................129 H Siglas y abreviaturas........................131 Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 9 Equipos dañados debido a causas de fuerza mayor, como terremotos, inundaciones, erupciones volcánicas, deslizamientos en masa, descargas atmosféricas, incendios, guerras, conflictos armados, tifones, huracanes, tornados y otras condiciones meteorológicas extremas. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 10 Durante las operaciones, use herramientas aisladas específicas para evitar descargas eléctricas o cortocircuitos. El nivel de voltaje no disruptivo dieléctrico debe cumplir las leyes, las normas, los estándares y las especificaciones locales. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 11 Solo los profesionales y el personal capacitado tienen permitido realizar operaciones en los equipos. – Profesionales: personal que está familiarizado con los principios de funcionamiento y la estructura de los equipos, que posee formación o experiencia en la operación de Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 12 En el caso de los equipos que deben tener puesta a tierra, instale el cable de tierra en primer lugar durante la instalación de los equipos y desinstálelo en último lugar durante la desinstalación de los equipos. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 14 Cuando instale los cables, reserve un espacio de al menos 30 mm entre los cables y las áreas o los componentes que generan calor. Esto evita el deterioro o daño en la capa de aislamiento de los cables. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 15 De lo contrario, el rendimiento y la seguridad de los equipos se verán comprometidos. No instale, use ni manipule los cables ni los equipos de exteriores (lo que incluye, a título meramente enunciativo, trasladar los equipos, realizar operaciones con los equipos Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 16 No utilice herramientas que tengan signos de rayones, que no hayan aprobado la inspección o cuyo período de validez de la inspección haya expirado. Asegúrese de que las herramientas estén seguras y que no se sobrecarguen. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 17 Baje el objeto de manera estable y lenta para evitar que se raye la superficie de los equipos o que se dañen los componentes y cables debido a un golpe o una caída. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 18 Si se usa una escalera simple, el ángulo recomendado para el apoyo sobre el suelo es de 75 grados, como se muestra en la siguiente figura. Se puede utilizar una escuadra para medir el ángulo. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 19 Asegúrese de que el ángulo entres dos cuerdas de elevación no sea superior a 90 grados, como se muestra en la siguiente figura. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 20 Para evitar cortocircuitos u otros riesgos, no perfore orificios en tuberías ni cables empotrados. Durante la perforación de orificios, proteja los equipos de las astillas. Después de realizar las perforaciones, limpie los restos de materiales. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 21 CA y transfiere la electricidad a la red eléctrica. Modelo Este documento hace referencia a los siguientes modelos: SUN2000-2KTL-L1 SUN2000-3KTL-L1 SUN2000-3.68KTL-L1 SUN2000-4KTL-L1 SUN2000-4.6KTL-L1 SUN2000-5KTL-L1 SUN2000-6KTL-L1 Figura 2-1 Identificador del modelo (SUN2000-5KTL-L1 como ejemplo) Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 22 El sistema consta de cadenas fotovoltaicas, inversores fotovoltaicos ligados a la red, interruptores de CA y unidades de alimentación (PDU). Figura 2-2 Ejemplo con un solo SUN2000 (los cuadros discontinuos indican una configuración opcional) Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 23 (E) Interruptor de CA (F) PDU residencial (G) Sensor de energía (H) Medidor de potencia (I) Red eléctrica inteligente residencial (J) Batería (K) Interruptor de batería (L) Carga en el hogar Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 24 El sistema SUN2000 admite los siguientes tipos de redes eléctricas: TN-S, TN-C, TN-C-S y TT. En la red TT, la tensión de N a PE debe ser inferior a 30 V. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 25 SUN2000-(2KTL-6KTL)-L1 2 Introducción al producto Manual del usuario del Figura 2-4 Tipos de redes eléctricas 2.2 Descripción del componente Aspecto Figura 2-5 Aspecto Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 26 Etiquetas de la carcasa Tabla 2-2 Descripción de las etiquetas de la carcasa Icono Nombre Significado Advertencia de No toque el sistema quemadura SUN2000 cuando esté en funcionamiento porque la carcasa se calienta. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 27 Conecte el SUN2000 a a tierra tierra antes de encenderlo. Número de serie (SN): Indica el número de serie del SUN2000. Dirección de control de Indica la dirección MAC. acceso a los medios (MAC) Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 28 (2) Principales especificaciones técnicas (3) Símbolos de conformidad (4) Nombre de la empresa y país de origen NOTA La ilustración de la placa del nombre solamente sirve a modo de referencia. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 29 El SUN2000 utiliza un puerto de batería reservado para la expansión del almacenamiento de energía. La batería realiza operaciones de carga y descarga según su modo de funcionamiento. Figura 2-7 Diagrama esquemático Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 30 SUN2000 entra en modo de funcionamiento. l Si el SUN2000 detecta un comando de apagado o un fallo tras la puesta en marcha, entra en modo de apagado. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 31 En el modo de apagado, si el SUN2000 detecta que el fallo se ha rectificado o se ejecuta el comando de puesta en marcha, el SUN2000 entra en el modo en espera. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 32 Si el SUN2000 se ha almacenado durante más de dos años, antes de utilizarlo deberá someterse a una revisión y comprobación por parte de profesionales. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 33 NOTA Para obtener información detallada sobre la cantidad de los contenidos, consulte la Lista de empaque que se encuentra dentro de la caja del producto. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 34 Mazo de goma Cúter Cortador de cable Crimpadora (modelo: PV- Crimpadora de borne de Kit de herramientas de CZM-22100/19100) extremo de conductor desmontaje y montaje (modelo: PV-MS-HZ llave de boca) Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 35 Cinta métrica de acero Nivel Alicates hidráulicos Tubo termocontraíble Pistola de aire caliente Equipo de protección individual (EPI) Mascarilla contra el polvo Guantes aislados Guantes protectores Botas de seguridad Gafas de protección Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 36 Instale el SUN2000 verticalmente o con una inclinación posterior máxima de 15 grados para facilitar la disipación de calor. No instale el SUN2000 inclinado hacia delante, demasiado inclinado hacia atrás, inclinado hacia un lado, en posición horizontal ni boca abajo. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 37 Figura 4-2 Espacio de instalación Cuando tenga que instalar varios SUN2000, si dispone de suficiente espacio, colóquelos en horizontal; de lo contrario, instálelos en triángulo. No es recomendable la instalación apilada. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 38 4 Instalación del sistema Manual del usuario del Figura 4-3 Modo de instalación horizontal (recomendada) Figura 4-4 Modo de instalación en triángulo (recomendado) Figura 4-5 Modo de instalación apilada (no recomendada) Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 39 Figura 4-6 Transporte del SUN2000 ----Fin 4.5 Instalación del SUN2000 Precauciones durante la instalación Figura 4-7 muestra las dimensiones de los orificios de montaje del SUN2000. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 40 M6 de acero inoxidable propios. Figura 4-8 Composición del perno de expansión (1) Perno (2) Tuerca (3) Arandela elástica (4) Anillo plano (5) Manguito de expansión Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 41 Paso 3 (Opcional) Instale el tornillo de bloqueo del interruptor de CC. Figura 4-10 Instalación del tornillo de bloqueo del interruptor de CC Paso 4 Instale el SUN2000 en el soporte de montaje. Paso 5 Apriete las tuercas. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 42 Figura 4-12 Instalación de un candado antirrobo ----Fin 4.5.2 Instalación sobre soporte Procedimiento Paso 1 Determine las posiciones donde taladrará los orificios utilizando la plantilla de marcado y, a continuación, marque las posiciones con un rotulador. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 43 Paso 2 Realice los orificios con un taladro de percusión. NOTA Le aconsejamos que utilice pintura antióxido en los orificios para lograr una mayor protección. Figura 4-14 Taladrado de los orificios Paso 3 Asegure el soporte de montaje. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 44 Figura 4-16 Instalación del tornillo de bloqueo del interruptor de CC Paso 5 Instale el SUN2000 en el soporte de montaje. Paso 6 Apriete los conjuntos de pernos. Figura 4-17 Apriete de los conjuntos de pernos Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 45 Prepare un candado antirrobo adecuado para el diámetro del orificio de bloqueo (Ф10 mm). l Se recomienda utilizar un candado apto para exteriores. l Guarde la llave del candado antirrobo. Figura 4-18 Instalación de un candado antirrobo ----Fin Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 46 Utilice elementos de protección personal adecuados en todo momento mientras conecte los cables. l Para evitar la mala conexión de cables ocasionada por la sobrecarga, se recomienda que los cables se doblen, se reserven y se conecten a los puertos apropiados. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 47 Una cadena fotovoltaica Preparado por el se compone de módulos cliente fotovoltaicos conectados en serie y funciona con un optimizador. l El SUN2000 admite entradas procedentes de dos cadenas fotovoltaicas. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 48 Smart Dongle WLAN- FE: SDongleA-05 l Smart Dongle 4G: SDongleA-03 Sensor de energía El SUN2000 se puede Adquirido a Huawei conectar a los sensores de inteligente energía inteligentes DTSU666-HW, DDSU666-H y DTSU666-H. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 49 NMS. l Las baterías LUNA2000 solo pueden utilizarse con contadores DTSU666- HW, DDSU666-H y DTSU666-H. SUN2000 Seleccione el modelo que Adquirido a Huawei necesite. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 50 Cable de Cable fotovoltaico para l Sección transversal Prepara potencia exteriores estándar del sector do por del conductor: 4–6 entrada cliente l Diámetro exterior del de CC cable: 5,5–9 mm Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 51 Prepara 4–10 mm exteriores unifilar y terminal do por OT M6 cliente Nota a: La sección transversal mínima del cable debe seleccionarse en función del valor nominal del fusible de CA. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 52 SUN2000 está conectado a una red eléctrica de este tipo, póngase en contacto con su distribuidor o con el servicio de asistencia técnica de Huawei para confirmarlo. De acuerdo con IEC 62109, para garantizar el funcionamiento seguro del SUN2000 en caso de daños o desconexión del cable de tierra, conecte correctamente el cable de tierra...
Página 53 Figura 5-2 Cómo engastar un terminal OT (A) Núcleo de alambre (B) Capa aislante (C) Tubo termocontraíble (D) Alicates hidráulicos (E) Pistola de aire caliente Paso 2 Conecte el cable PE. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 54 Cuando vuelva a colocar la tapa del Smart Dongle, compruebe que se escucha el clic que indica que las presillas han vuelto a su sitio. Smart Dongle 4G (comunicación 4G) Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 55 Se recomienda utilizar un cable de red apantallado para exteriores CAT 5E (diámetro exterior <9 mm; resistencia interna ≤1,5 ohmios/10 m) y conectores RJ45 apantallados. Figura 5-5 Instalación de un Smart Dongle WLAN-FE (comunicación FE) Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 56 Paso 1 Retire la tapa hermética del puerto ANT. Paso 2 Instale la arandela en el puerto ANT del chasis. Paso 3 Instale la antena WLAN. AVISO Compruebe que la antena WLAN está instalada correctamente. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 57 Si se utiliza un interruptor de CA con especificaciones no recogidas en los reglamentos o normativas locales, o no recomendadas por Huawei, puede que el interruptor no se apague cuando tiene que hacerlo en caso de excepciones, lo que puede provocar fallos graves.
Página 60 Antes de desconectar el conector de CA, compruebe que el interruptor de CC de la parte inferior del SUN2000 y todos los interruptores conectados al SUN2000 están apagados. Para extraer el conector de CA del SUN2000, lleve a cabo las operaciones en orden inverso. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 61 Si no va a conectar ninguna cadena fotovoltaica a un terminal de entrada de CC del SUN2000, no quite la tapa hermética de los terminales de entrada de CC. De lo contrario, la clasificación IP del SUN2000 se verá afectada. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 62 Figura 5-13 Terminales de entrada de CC (1) Terminales de entrada CC 1 (2) Terminales de entrada CC 2 Procedimiento Paso 1 Monte el conector de CC. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 63 A continuación, tire de los cables de potencia de entrada de CC para comprobar que están bien conectados. Figura 5-14 Montaje de un conector de CC Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 64 Una vez insertados los conectores positivo y negativo, tire de los cables de potencia de entrada de CC para comprobar que están bien conectados. Figura 5-15 Conexión de los cables de potencia de entrada de CC Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 66 5 metros. Procedimiento Paso 1 Monte los conectores positivo y negativo consultando el apartado 5.7 Conexión de los cables de potencia de entrada de Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 67 Una vez insertados los conectores positivo y negativo, tire de los cables de la batería para comprobar que están bien conectados. Figura 5-17 Conexión de los cables de la batería ----Fin 5.9 (Opcional) Conexión de los cables de señal Contexto Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 68 V/DI1/DI2 de una batería. activación/12V/D I1/DI2 Señal de Se conecta a la señal de activación de una batería y activación+/12V+ al terminal positivo de 12 V. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 69 Modo de conexión en red de comunicaciones NOTA El sensor de energía inteligente y el Smart Dongle deben estar conectados al mismo SUN2000. Ejemplo con un solo SUN2000 Figura 5-19 Un solo SUN2000 Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 70 Figura 5-20 Conexión de los cables al sensor de energía inteligente (un solo SUN2000) Unidades SUN2000 en cascada Conexión a la red en fase Figura 5-21 Conexión a la red en fase Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 71 Dongle instalado. l Las baterías LG no se pueden conectar en las situaciones de conexión en cascada. Procedimiento Paso 1 Conecte los cables de señal a los conectores de señal correspondientes. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 72 Figura 5-23 Engarzado de dos cables de señal Figura 5-24 Engarzado de tres cables de señal Figura 5-25 Montaje de un conector de señal (un solo SUN2000) Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 73 Figura 5-26 Montaje de un conector de señal (SUN2000 en cascada) Paso 2 Conecte el conector de señal al puerto correspondiente. AVISO Compruebe que el conector de señal está bien conectado. Figura 5-27 Inserción del conector de señal ----Fin Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 74 El cable de potencia de salida de CA, el cable de potencia de entrada de CC, el cable de la batería y el cable de señal se han conectado correctamente, de manera firme y fiable. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 75 Paso 2 Active el interruptor de CA entre el SUN2000 y la red eléctrica. Paso 3 (Opcional) Quite el tornillo de bloqueo del interruptor de CC. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 76 Parpadea en naranja Parpadea en naranja Sobrecarga en modo durante intervalos durante intervalos de reserva prolongados prolongados Apagado Apagado Tanto la CC como la CA están apagadas. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 77 5 minutos. Si el inversor no logra reiniciarse por tercera vez, el intervalo cambia a 2 horas. Si el inversor se encuentra inactivo en modo sin conexión a la red eléctrica, compruebe las alarmas del inversor y rectifique el fallo. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 78 Tabla 6-3 Indicador LED 2 Categoría Estado Descripción Indicación de LED1 LED2 LED3 – sustitución del Rojo fijo Rojo fijo Rojo fijo El hardware del dispositivo SUN2000 presenta fallos. Es necesario sustituir el SUN2000. ----Fin Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 79 7.1 Puesta en marcha de la aplicación 7.1.1 Descarga de la aplicación FusionSolar Método 1: Busque FusionSolar en Huawei AppGallery y descargue el paquete de instalación más reciente. Método 2: Acceda a https://solar.huawei.com usando el navegador del teléfono móvil y descargue el paquete de instalación más reciente.
Página 80 Para crear varias cuentas de instalador para una empresa, inicie sesión en la aplicación FusionSolar y toque Agregar Usuario para crear una cuenta de instalador. Figura 7-2 Creación de varias cuentas de instalador para la misma empresa Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 81 Asegúrese de que los códigos QR queden encuadrados. l Para obtener información detallada sobre cómo utilizar el asistente de implementación, consulte la FusionSolar App Quick Guide. También puede escanear el código QR para acceder al documento. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 82 Figura 7-5 Carga de una foto de plantilla de diseño físico (interfaz de usuario web) Paso 2 Inicie sesión en https://intl.fusionsolar.huawei.com para acceder a la WebUI del sistema de gestión FusionSolar Smart PV. En la Inicio, haga clic en el nombre de la planta para ir a la página de la planta.
Página 83 Vaya a la pantalla Puesta en servicio del dispositivo y configure los parámetros del SUN2000. Para obtener información detallada sobre cómo acceder a la pantalla Puesta en servicio del dispositivo, consulte B Puesta en servicio del dispositivo. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 84 Procedimiento Paso 1 En la pantalla de inicio, seleccione Ajuste de potencia > Control de puntos conectados a la red eléctrica. Figura 7-9 Control de puntos conectados a la red eléctrica Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 85 Potencia máx. Especifica la potencia activa máxima transmitida a la red eléctrica suministrada a la desde el punto conectado a la red. red eléctrica Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 86 Especifica la zona muerta para ajustar la potencia de salida del control de SUN2000. Si la fluctuación de potencia se encuentra dentro de la potencia histéresis de control de potencia, la potencia no se ajusta. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 87 Nota (a): Este parámetro se admite solo para el código de red eléctrica AS4777. ----Fin 7.2.1.2 Control de potencia aparente en el lado de salida del inversor En la pantalla principal, pulsa Ajustes > Ajuste de potencia para configurar los parámetros del inversor. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 88 Las capturas de pantalla que se muestran en este capítulo corresponden a la aplicación SUN2000 3.2.00.011. La app se está actualizando. Las pantallas reales prevalecerán. Función Cuando el inversor se conecte a una batería, añada la batería y configure los parámetros de esta. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 89 Figura 7-11 Cómo añadir una batería Ajustes de parámetros En la pantalla principal, seleccione Ajuste de potencia > Control de almacenamiento de energía, y configure los parámetros de la batería y el modo operativo. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 90 SOC de fim de Configure la capacidad de corte de carga. 90 %–100 % carga (%) SOC de fim de Configure la capacidad de corte de descarga. 0 %–20 % descarga (%) Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 91 Una vez habilitado el control de capacidad, primero se debe deshabilitar el control de capacidad y después se debe configurar el modo de funcionamiento del almacenamiento de energía como Totalmente proporcionada a la red. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 92 Fecha de fin hora de inicio y la fecha y hora de fin. La potencia máxima se configura en función de los precios de electricidad de Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 93 Puesta en servicio del dispositivo, seleccione Ajustes > Parámetros funcionales y deshabilite AFCI. NOTA La función AFCI funciona solo con los módulos FV comunes o los optimizadores Huawei, pero no es compatible con los módulos FV inteligentes ni los optimizadores de terceros. Cómo borrar alarmas La función incluye la alarma Fallo en arco de CC.
Página 94 Paso 2 Toque Iniciar para iniciar una prueba de IPS. El SUN2000 detectará el voltaje máximo en 10 min (59.S1), la sobretensión máxima (59.S2), subtensión mínima (27.S1), subtensión mínima (27.S2), sobrefrecuencia máxima (81.S1), sobrefrecuencia máxima (81.S2), subfrecuencia mínima (81.S1) y subfrecuencia mínima (81.S2). Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 95 50,2 Hz y el umbral de tiempo de protección predeterminado es de 0,1 s. Sobrefrecuencia El umbral predeterminado de protección contra sobrefrecuencia es máxima (81.S2) de 51,5 Hz y el umbral de tiempo de protección predeterminado es de 0,1 s. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 96 Figura 7-17 Diagrama de cableado de la función DRM NOTA El dispositivo de activación de respuesta a la demanda (DRED, Demand Response Enabling Device) es un dispositivo de distribución de la red eléctrica. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 97 Procedimiento Paso 1 En la página de inicio, elija Ajustes > Parámetros funcionales. Paso 2 Establezca DRM en Figura 7-18 DRM ----Fin Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 98 Paso 2 Desactive el interruptor de CA entre el SUN2000 y la red eléctrica. Paso 3 Apague el interruptor de CC situado en la parte inferior del SUN2000. Paso 4 (Opcional) Instale el tornillo de bloqueo del interruptor de CC. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 99 Compruebe que el SUN2000 funciona sin emitir ruidos extraños. l Compruebe que todos los parámetros del SUN2000 están correctamente configurados durante el funcionamiento. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 100 Menor: Algunos componentes presentan fallos, pero el SUN2000 puede conectarse igualmente a la red eléctrica y generar energía. Advertencia: El SUN2000 funciona con normalidad, pero genera menos potencia debido a factores externos. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 101 1: el circuito de en contacto con su distribuidor o con autoverificación de AFCI el servicio de asistencia técnica de tiene alguna anomalía. Huawei. l 2: fallo en el circuito de AFCI. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 102 (NMS) con el consentimiento del operador de la red local. 3. Si el fallo persiste durante mucho tiempo, compruebe la conexión entre el interruptor de CA y el cable de potencia de salida. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 103 Si el fallo persiste y no se puede reparar durante un largo periodo de tiempo, póngase en contacto con el operador de la red. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 104 En caso afirmativo, modifique el umbral de protección contra subfrecuencia de la red a través de la aplicación móvil, SmartLogger o NMS con el consentimiento del operador de la red local. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 105 SUN2000 supera el umbral o alto se recupera automáticamente. superior especificado. 2. Si la alarma se produce con frecuencia, póngase en contacto con su distribuidor o con el servicio de asistencia técnica de Huawei. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 106 Si hay varias cadenas fotovoltaicas, compruébelas una por una. Para obtener más detalles, consulte Localización de fallos de resistencia de aislamiento. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 107 9: anomalía en el relé ligado a la red. l 10: sobretensión en el bus de CC. l 11: subtensión en el bus de l 12: desequilibrio de tensión en el bus de CC. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 108 RS485 del SUN2000. 3. Compruebe si el sensor de energía inteligente está encendido y si el cable de comunicaciones RS485 está conectado. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 109 1. Compruebe si la salida del a de dispositivo hace cortocircuito. La salida presenta sobrecarga o salida en hace cortocircuito. 2. Compruebe si la configuración de isla carga del dispositivo supera el valor nominal. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 110 ID7: Cuando la luz solar sea tensión de la cadena normal, vuelva a usar la función fotovoltaica supera las de búsqueda del optimizador. especificaciones de la Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 111 Huawei. NOTA Si ha llevado a cabo todos los procedimientos de análisis de averías citados anteriormente y la avería continúa presente, póngase en contacto con su distribuidor. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 112 9.3 Eliminación del SUN2000 Una vez terminada la vida útil del SUN2000, deséchelo de acuerdo con las normas locales de eliminación de residuos de equipos eléctricos y componentes electrónicos. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 113 Batería LG-RESU conectada: 495 V máxima Corriente 12,5 A máxima de entrada (por MPPT) Corriente l Sin baterías conectadas: 18 A máxima de l Batería LG-RESU conectada: 15 A cortocircuito (por MPPT) Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 114 SUN2000 SUN2000- SUN20 SUN2000-6 ciones 2KTL-L1 3KTL-L1 3.68KTL- -4KTL- 4.6KTL-L1 00-5KT KTL-L1 técnicas L-L1 Potencia de 2000 W 3000 W 3680 W 4000 W 4600 W 5000 6000 W salida nominal Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 115 19.2 A 24 A 27.6 A 30 A 32.76 A contra sobrecorrien te de salida máx Factor de 0,8 capacitiva y 0,8 inductiva potencia Distorsión ≤3 % armónica total máxima (potencia nominal) Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 116 -2KTL-L1 KTL-L1 3.68KTL- 4KTL-L1 4.6KTL-L1 0-5KTL- 6KTL-L1 técnicas Funcionami Compatible ento en isla activo Protección Compatible contra polaridad inversa de Protección Compatible de control aislamiento Monitorizac Compatible ión de corriente residual Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 117 Protección Compatible contra fallos de arco AFCI Se admite Método antiisla activo Clase de Ⅰ protección Categoría de Ⅱ(DC)/Ⅲ(AC) sobretensión Puerto de DVCC FV y CA Puerto de DVCA comunicaci ón Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 118 365 mm x 365 mm x 140 mm (excluidos los soportes) s (altura x anchura x profundidad Peso <12,3 kg Temperatura De –25 °C a +60 °C (la potencia disminuye cuando la temperatura es superior a +45 °C) funcionamie Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 119 Potencia máxima del 472,5 W módulo fotovoltaico Tensión máxima de 80 V entrada Rango de tensión de 8-80 V MPPT Corriente máxima de 13 A cortocircuito Nivel de sobretensión Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 120 Humedad de 0–100 % RH funcionamiento Altitud máxima de 4000 m funcionamiento Clasificación IP IP68 Modo de instalación l Instalación del soporte del módulo fotovoltaico l Instalación del bastidor del módulo fotovoltaico Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 121 Se admite Se admite Se admite Se admite 15-712-1( eléctrica de Francia insular CEI0-21 Se admite Se admite Se admite Se admite Se admite Se admite Se admite eléctrica de Italia Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 122 Se admite Se admite Se admite Se admite Se admite Se admite Se admite tensión de Suecia ABNT Se admite Se admite Se admite Se admite Se admite eléctrica 16149 de Brasil Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 123 Se admite Se admite Se admite RLAND- NA/EEA: 2020- LV230 SINGAP Se admite Se admite Se admite Se admite Se admite Se admite Se admite eléctrica de baja tensión de Singapur Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 124 Se admite Se admite Se admite Se admite LIA- eléctrica AS4777_ B-LV230 Australia AUSTRA Se admite Se admite Se admite Se admite Se admite Se admite LIA- eléctrica AS4777_ C-LV230 Australia Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 125 Se admite Se admite Se admite LIA- eléctrica AS4777_ Australia LV230 OMAN Se admite Se admite Se admite Se admite Se admite Se admite Se admite eléctrica de baja tensión de Omán Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 126 Paso 1 Abra la pantalla Puesta en servicio del dispositivo. Figura B-1 Método 1: Antes de iniciar sesión (sin conexión a Internet) Figura B-2 Método 2: Después de iniciar sesión (con conexión a Internet) Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 127 Cuando entre por primera vez en la pantalla Puesta en servicio del dispositivo del SUN2000, tendrá que configurar manualmente la contraseña de inicio de sesión, ya que el SUN2000 no incluye ninguna. ----Fin Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 128 SUN2000 y utilícelos para conectarse a la aplicación. En la pantalla de inicio de sesión, defina una nueva contraseña e inicie sesión en la aplicación. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 129 Inicie sesión en la aplicación FusionSolar, elija Puesta en servicio del dispositivo > Ajustes > Configuración de la comunicación > Configuración del sistema de gestión y defina los parámetros del sistema de gestión. Figura C-3 Configuración de los parámetros del sistema de gestión Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 130 Inicie sesión en la aplicación FusionSolar, elija Puesta en servicio del dispositivo > Ajustes > Configuración de la comunicación > Ajustes de WLAN del inversor y restablezca la contraseña de WLAN. Figura C-4 Restablecimiento de la contraseña de WLAN ----Fin Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 131 Es posible que la cadena fotovoltaica suministre energía). Método 4: Si la opción AFCI está habilitada, el inversor automáticamente detecta los fallos de arco y dispara un apagado rápido. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 132 Gestión de alarmas. Compruebe si se informa la alarma Baja resis aislamiento. Si la alarma Baja resis aislamiento no se informa pasado un minuto después de suministrar CC, seleccione Puesta en servicio del dispositivo > Mantenimiento > Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 133 4 e incluye los módulos fotovoltaicos anterior y siguiente y los cables del módulo fotovoltaico 4. El inversor solar tiene una precisión de detección de ±1 módulo fotovoltaico. Figura E-2 Definición del porcentaje de posición de cortocircuito Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 134 Coloque el interruptor DC en posición OFF. Reemplace el componente con fallos para rectificar el fallo de resistencia de aislamiento. Continúe con el paso 2 para revisar otras cadenas fotovoltaicas. Después, continúe con el paso Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 135 ON. Si el estado del inversor solar es Apagado: Comando, seleccione Puesta en servicio del dispositivo > Mantenimiento > Inversor ON/OFF en la aplicación y envíe un comando de arranque. ----Fin Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 136 EMMA, los dueños y los instaladores podrán ver las estimaciones y los análisis correspondientes de los ingresos y la energía. l Para conocer detalles, consulte los manuales del usuario del FusionSolar Smart PV Management System y la aplicación FusionSolar. Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 137 Asia Australia eu_inverter_support@huawei.c 1800046639 Pacífico Turquía eu_inverter_support@huawei.c Malasia apsupport@huawei.com 0080021686868 /1800220036 Tailandia (+66) 26542662 (llamada de tarifa local) 1800290055 (sin cargo en Tailandia) China solarservice@huawei.com 400-822-9999 Otros países apsupport@huawei.com 0060-3-21686868 Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 138 8001161177 Pakistán 0092512800019 Marruecos 0800009900 Otros países 0020235353900 NOTA Información de representación en la UE: Huawei Technologies Hungary Kft. Domicilio: HU-1133 Budapest, Váci út 116-118., 1. Building, 6. floor. Correo: hungary.reception@huawei.com Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 139 Diodo de emisión de luz LVRT capacidad de respuesta ante baja tensión Media Access Control (control de acceso a soportes) MPPT seguimiento del punto de potencia máxima conexión a tierra protectora Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
Página 140 SUN2000-(2KTL-6KTL)-L1 H Siglas y abreviaturas Manual del usuario del fotovoltaico RCMU unidad de monitorización de corriente residual humedad relativa número de serie Edición 10 (2023-02-13) Copyright © Huawei Technologies Co., Ltd.
