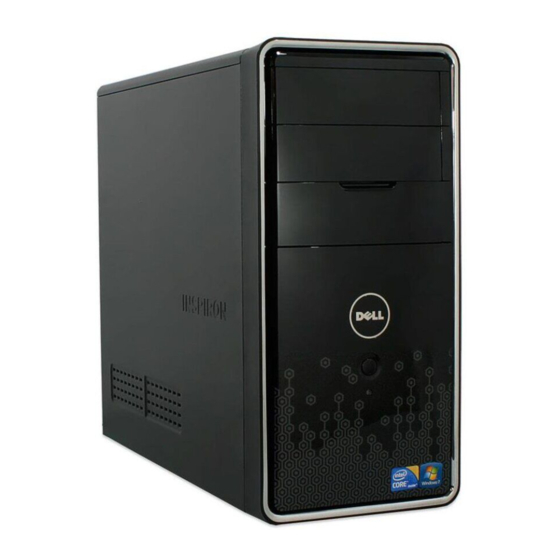

Manual de servicio de Dell™ Inspiron™ 580
Antes de comenzar
Información técnica general
Cubierta del ordenador
Bisel frontal
Módulos de memoria
Tarjetas PCI y PCI Express
Unidades
Notas, precauciones y avisos
NOTA:
una NOTA indica información importante que le ayuda a conseguir un mejor rendimiento de su ordenador.
PRECAUCIÓN: un mensaje de PRECAUCIÓN indica la posibilidad de daños en el hardware o la pérdida de datos si no se siguen las instrucciones.
AVISO:
un mensaje de AVISO indica un riesgo de daños materiales, lesiones o incluso la muerte.
La información contenida en este documento puede modificarse sin aviso previo.
© 2010 Dell Inc. Todos los derechos reservados.
Queda estrictamente prohibida la reproducción de este material en cualquier forma sin la autorización por escrito de Dell Inc.
Marcas registradas utilizadas en este texto: Dell, el logotipo de DELL e Inspiron son marcas comerciales de Dell Inc.; Intel SpeedStep es una marca comercial registrada de
Intel Corporation en EE. UU. y en otros países; Microsoft y Windows son marcas comerciales o marcas comerciales registradas de Microsoft Corporation en los Estados Unidos y/o
en otros países.
Este documento puede incluir otras marcas y nombres comerciales para referirse a las entidades que son propietarias de los mismos o a sus productos. Dell Inc. renuncia a
cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos.
Models DCMF
Julio de 2010 Rev. A01
Ventiladores
Panel de E/S frontal
Procesador
Placa base
Suministro de energía
Batería
Programa Configuración del sistema
Publicidad
Tabla de contenido
Manuales relacionados para Dell Inspiron 580
Resumen de contenidos para Dell Inspiron 580
- Página 1 Intel Corporation en EE. UU. y en otros países; Microsoft y Windows son marcas comerciales o marcas comerciales registradas de Microsoft Corporation en los Estados Unidos y/o en otros países. Este documento puede incluir otras marcas y nombres comerciales para referirse a las entidades que son propietarias de los mismos o a sus productos. Dell Inc. renuncia a cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos.
-
Página 2: Antes De Comenzar
En este manual se describen los procedimientos para retirar e instalar los componentes del ordenador. A menos que se señale lo contrario, cada procedimiento asume que existen las siguientes condiciones: Ha realizado los pasos descritos en los apartados Apagado del ordenador Instrucciones de seguridad. Ha leído la información sobre seguridad que se incluye con su ordenador. Se puede cambiar un componente o, si se ha adquirido por separado, se puede instalar realizando el procedimiento de extracción en orden inverso. Especificaciones técnicas Para obtener información sobre las especificaciones técnicas de su ordenador, consulte Especificaciones completas en support.dell.com/manuals. Herramientas recomendadas Los procedimientos de este documento podrían requerir el uso de las siguientes herramientas: Destornillador Phillips pequeño Un pequeño destornillador de paletas planas programa de actualización ejecutable del BIOS disponible en support.dell.com Apagado del ordenador PRECAUCIÓN: para evitar la pérdida de datos, guarde todos los archivos que tenga abiertos y ciérrelos, y salga de todos los programas antes de ... - Página 3 PRECAUCIÓN: cuando desconecte un cable, tire de su conector o de su lengüeta de tiro, y no del cable mismo. Algunos cables tienen conectores con lengüetas de bloqueo; si va a desconectar un cable de este tipo, antes presione las lengüetas de bloqueo. Cuando separe conectores, manténgalos alineados para evitar doblar las patas de conexión. Además, antes de conectar un cable, asegúrese de que los dos conectores estén orientados y alineados correctamente. PRECAUCIÓN: para evitar daños en el ordenador, realice los pasos siguientes antes de comenzar a trabajar dentro del ordenador. 1. Asegúrese de que la superficie de trabajo sea llana y esté limpia para evitar que se raye la cubierta del ordenador. 2. Apague el ordenador (consulte el apartado Apagado del ordenador). PRECAUCIÓN: para desenchufar un cable de red, desconéctelo primero del ordenador y, después, del dispositivo de red. 3. Desconecte todos los cables telefónicos o de red del ordenador. 4. Desconecte su ordenador y todos los dispositivos conectados de las tomas de alimentación eléctrica. 5. Desconecte todos los dispositivos conectados al ordenador. ...
-
Página 4: Bisel Frontal
Regresar a la página de contenido Bisel frontal Manual de servicio de Dell™ Inspiron™ 580 Retirada del bisel frontal Colocación del bisel frontal AVISO: antes de trabajar en el interior del ordenador, siga las instrucciones de seguridad que se entregan con el ordenador. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. AVISO: para protegerse de las descargas eléctricas, desconecte el ordenador de la toma de corriente eléctrica antes de retirar la cubierta. AVISO: no utilice el equipo si ha retirado alguna cubierta (incluidas las cubiertas del ordenador, biseles, soportes de relleno, carátulas del panel anterior, etc.). - Página 5 5. Conecte el ordenador y los dispositivos a las tomas eléctricas y enciéndalos. Regresar a la página de contenido ...
-
Página 6: Tarjetas Pci Y Pci Express
Regresar a la página de contenido Tarjetas PCI y PCI Express Manual de servicio de Dell™ Inspiron™ 580 Extracción del soporte de retención de la tarjeta Colocación del soporte de retención de la tarjeta Extracción de tarjetas PCI y PCI Express Colocación de tarjetas PCI y PCI Express Configuración del ordenador tras extraer o instalar una tarjeta PCI o PCI Express AVISO: antes de trabajar en el interior del ordenador, siga las instrucciones de seguridad que se entregan con el ordenador. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. AVISO: para protegerse de las descargas eléctricas, desconecte el ordenador de la toma de corriente eléctrica antes de retirar la cubierta. AVISO: no utilice el equipo si ha retirado alguna cubierta (incluidas las cubiertas del ordenador, biseles, soportes de relleno, carátulas del panel ... -
Página 7: Extracción De Tarjetas Pci Y Pci Express
La muesca de la parte superior de la tarjeta o el cubrerranuras encaja alrededor de la guía de alineación. 1 Abrazaderas guía (2) 2 Soporte de retención de la tarjeta 3 Barra de alineamiento 4 Guía de alineación 5 Cubrerranuras 6 Muescas guía (2) 3. Vuelva a colocar el tornillo que fija el soporte de retención de la tarjeta al chasis. Extracción de tarjetas PCI y PCI Express 1. Siga los procedimientos que se indican en el apartado Antes de comenzar. 2. Extraiga la cubierta del ordenador (consulte el apartado Extracción de la cubierta del ordenador). ... -
Página 8: Colocación De Tarjetas Pci Y Pci Express
6. Sustituya el soporte de retención de la tarjeta (consulte el apartado Colocación del soporte de retención de la tarjeta). 7. Vuelva a colocar la cubierta del ordenador (consulte el apartado Colocación de la cubierta del ordenador). 8. Conecte el ordenador y los dispositivos a las tomas eléctricas y enciéndalos. 9. Extraiga el controlador de la placa base operativo. 10. Para completar el proceso de retirada, consulte el apartado Configuración del ordenador tras extraer o instalar una tarjeta PCI o PCI Express. Colocación de tarjetas PCI y PCI Express ... -
Página 9: Configuración Del Ordenador Tras Extraer O Instalar Una Tarjeta Pci O Pci Express
4 Guía de alineación 5 Soporte dentro de la ranura 6 Soporte enganchado fuera de la ranura 8. Sustituya el soporte de retención de la tarjeta (consulte el apartado Colocación del soporte de retención de la tarjeta). 9. Conecte los cables que deban estar conectados a la tarjeta. Para obtener información sobre las conexiones de cables de la tarjeta, consulte la documentación incluida con la tarjeta. PRECAUCIÓN: no haga pasar ningún cable de tarjeta por encima o por detrás de las tarjetas. Los cables que pasan por encima de las tarjetas pueden impedir que se cierre correctamente la cubierta del ordenador o pueden dañar el equipo. 10. Vuelva a colocar la cubierta del ordenador (consulte el apartado Colocación de la cubierta del ordenador). ... -
Página 10: Extracción De La Batería
Regresar a la página de contenido Batería Manual de servicio de Dell™ Inspiron™ 580 Extracción de la batería Sustitución de la batería AVISO: antes de trabajar en el interior del ordenador, siga las instrucciones de seguridad que se entregan con el ordenador. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. AVISO: una batería nueva puede explotar si no se instala correctamente. Sustituya la batería únicamente por una del mismo tipo o de un tipo equivalente recomendado por el fabricante. Deseche las baterías agotadas de acuerdo con las instrucciones del fabricante. AVISO: para protegerse de las descargas eléctricas, desconecte el ordenador de la toma de corriente eléctrica antes de retirar la cubierta. AVISO: no utilice el equipo si ha retirado alguna cubierta (incluidas las cubiertas del ordenador, biseles, soportes de relleno, carátulas del panel anterior, etc.). PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el ordenador. La garantía no cubre los daños por reparaciones no ... - Página 11 3. Vuelva a colocar la cubierta del ordenador (consulte el apartado Colocación de la cubierta del ordenador). 4. Conecte el ordenador y los dispositivos a las tomas eléctricas y enciéndalos. 5. Abra el programa Configuración del sistema (consulte el apartado Acceso al programa Configuración del sistema) y restaure la configuración que ha anotado en el paso Regresar a la página de contenido ...
-
Página 12: Cubierta Del Ordenador
Regresar a la página de contenido Cubierta del ordenador Manual de servicio de Dell™ Inspiron™ 580 Extracción de la cubierta del ordenador Colocación de la cubierta del ordenador AVISO: antes de trabajar en el interior del ordenador, siga las instrucciones de seguridad que se entregan con el ordenador. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. AVISO: para protegerse de las descargas eléctricas, desconecte el ordenador de la toma de corriente eléctrica antes de retirar la cubierta. AVISO: no utilice el equipo si ha retirado alguna cubierta (incluidas las cubiertas del ordenador, biseles, soportes de relleno, carátulas del panel anterior, etc.). PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el ordenador. La garantía no cubre los daños por reparaciones no ... - Página 13 5. Presione la cubierta del ordenador hacia abajo y deslícela hacia la parte frontal del ordenador hasta que oiga un chasquido o note que está correctamente colocada. 6. Asegúrese de que la cubierta está bien colocada. 7. Con ayuda de un destornillador, vuelva a colocar los dos tornillos que fijan la cubierta superior al ordenador al chasis. 1 Tornillos (2) 2 Cubierta del ordenador 3 Parte frontal del ordenador 4 Ranura ...
-
Página 14: Extracción Del Procesador
Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. AVISO: para protegerse de las descargas eléctricas, desconecte el ordenador de la toma de corriente eléctrica antes de retirar la cubierta. AVISO: no utilice el equipo si ha retirado alguna cubierta (incluidas las cubiertas del ordenador, biseles, soportes de relleno, carátulas del panel anterior, etc.). PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el ordenador. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: no lleve a cabo los pasos siguientes a menos que esté familiarizado con la instalación y desinstalación de hardware. Si no realiza estos pasos correctamente, la placa base puede resultar dañada. Para obtener información de servicio técnico, consulte la Guía de instalación. Extracción del procesador 1. Siga los procedimientos que se indican en el apartado Antes de comenzar. ... -
Página 15: Sustitución Del Procesador
1 Procesador 2 Zócalo Sustitución del procesador PRECAUCIÓN: descargue la electricidad estática de su cuerpo. Para ello, toque una superficie metálica sin pintar de la parte posterior del ordenador. PRECAUCIÓN: cuando sustituya el procesador, no toque ninguna de las patillas que se encuentran dentro del zócalo ni deje que caiga ningún objeto en las patillas del zócalo. 1. Siga los procedimientos que se indican en el apartado Antes de comenzar. 2. Desembale el nuevo procesador, teniendo cuidado de no tocar la parte inferior del mismo. ... - Página 16 1 Marca de alineación 2 Cubierta del procesador 3 Palanca de liberación 4 Procesador 5 Muesca de la cubierta del procesador 8. Elimine la pasta térmica de la parte inferior del disipador de calor. PRECAUCIÓN: no olvide aplicar nuevo lubricante térmico. Aplicar lubricante térmico nuevo es fundamental para garantizar una protección térmica adecuada, necesaria para un funcionamiento óptimo del procesador. 9. Aplique nuevo lubricante térmico en la parte superior del procesador. 10. Vuelva a colocar el ensamblaje del disipador de calor y el ventilador del procesador (consulte el apartado Colocación del ensamblaje del disipador de ...
-
Página 17: Extracción De La Unidad De Disco Duro
Regresar a la página de contenido Unidades Manual de servicio de Dell™ Inspiron™ 580 Unidad de disco duro Lector de tarjetas multimedia Unidad óptica AVISO: antes de trabajar en el interior del ordenador, siga las instrucciones de seguridad que se entregan con el ordenador. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. AVISO: para protegerse de las descargas eléctricas, desconecte el ordenador de la toma de corriente eléctrica antes de retirar la cubierta. AVISO: no utilice el equipo si ha retirado alguna cubierta (incluidas las cubiertas del ordenador, biseles soportes de relleno, carátulas del panel ... -
Página 18: Colocación De La Unidad De Disco Duro
Colocación de la unidad de disco duro 1. Siga los procedimientos que se indican en el apartado Antes de comenzar. 2. Consulte la documentación de la unidad para verificar que esté configurada para su ordenador. 3. Deslice la unidad de disco duro dentro del compartimiento para unidades de disco duro. 4. Alinee y vuelva a colocar los cuatro tornillos que fijan la unidad de disco duro al panel para unidades de disco duro. ... -
Página 19: Sustitución Del Lector De Tarjetas Multimedia
3 Tornillos (2) 4 Panel de la unidad Sustitución del lector de tarjetas multimedia 1. Siga los procedimientos que se indican en el apartado Antes de comenzar. 2. Si se trata de la instalación de un nuevo lector de tarjetas multimedia, quite la placa de metal frangible. Alinee la punta de un destornillador Phillips con la ranura de la placa de metal frangible y gírelo hacia fuera para romper y extraer la placa. 3. Deslice cuidadosamente el lector de tarjetas multimedia en la ranura FlexBay. ... -
Página 20: Colocación De La Unidad Óptica
1 Cable de alimentación 2 Cable de datos 3 Unidad óptica 4 Tornillos (2) 5 Panel de la unidad 7. Vuelva a colocar el bisel frontal (consulte el apartado Colocación del bisel frontal). 8. Vuelva a colocar la cubierta del ordenador (consulte el apartado Colocación de la cubierta del ordenador). ... -
Página 21: Ventiladores
Regresar a la página de contenido Ventiladores Manual de servicio de Dell™ Inspiron™ 580 Extracción del ensamblaje del disipador de calor y el ventilador del procesador Colocación del ensamblaje del disipador de calor y el ventilador del procesador Extracción del ventilador del chasis Colocación del ventilador del chasis AVISO: antes de trabajar en el interior del ordenador, siga las instrucciones de seguridad que se entregan con el ordenador. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. AVISO: para evitar la probabilidad de descargas eléctricas, cortes provocados por el movimiento de las aspas del ventilador u otros daños imprevistos, desenchufe siempre el ordenador de la toma eléctrica antes de extraer la cubierta. AVISO: no utilice el equipo si ha retirado alguna cubierta (incluidas las cubiertas del ordenador, biseles, soportes de relleno, carátulas del panel anterior, etc.). ... -
Página 22: Colocación Del Ensamblaje Del Disipador De Calor Y El Ventilador Del Procesador
1 Cable del ventilador del procesador 2 anuras de las tapas de sujeción (4) 3 Tapas de sujeción (4) 4 Ensamblaje del disipador de calor y el ventilador del procesador Tipo 2 a. Afloje los cuatro tornillos cautivos que fijan el ensamblaje del disipador de calor y el ventilador del procesador a la placa base. b. -
Página 23: Extracción Del Ventilador Del Chasis
6. Vuelva a colocar la cubierta del ordenador (consulte el apartado Colocación de la cubierta del equipo). 7. Conecte el ordenador y los dispositivos a las tomas eléctricas y enciéndalos. Extracción del ventilador del chasis PRECAUCIÓN: no toque las aspas al extraer el ventilador del chasis. Se podría dañar el ventilador. 1. Siga los procedimientos que se indican en el apartado Antes de comenzar. 2. Extraiga la cubierta del ordenador (consulte el apartado Extracción de la cubierta del ordenador). ... -
Página 24: Panel De E/S Frontal
Regresar a la página de contenido Panel de E/S frontal Manual de servicio de Dell™ Inspiron™ 580 Extracción del panel de E/S frontal Colocación del panel de E/S frontal AVISO: antes de trabajar en el interior del ordenador, siga las instrucciones de seguridad que se entregan con el ordenador. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. AVISO: para protegerse de las descargas eléctricas, desconecte el ordenador de la toma de corriente eléctrica antes de retirar la cubierta. AVISO: no utilice el equipo si ha retirado alguna cubierta (incluidas las cubiertas del ordenador, biseles, soportes de relleno, carátulas del panel anterior, etc.). ... - Página 25 1. Siga los procedimientos que se indican en el apartado Antes de comenzar. 2. Configure y conecte los cables que ha desconectado de los conectores de la placa base. 3. Alinee y deslice la abrazadera del panel de E/S frontal en su ranura correspondiente. ...
-
Página 26: Extracción De Los Módulos De Memoria
Regresar a la página de contenido Módulos de memoria Manual de servicio de Dell™ Inspiron™ 580 Extracción de los módulos de memoria Colocación de los módulos de memoria Configuración de memoria recomendada Configuración de la memoria de doble canal AVISO: Antes de rabajar en el interior del ordenador, siga las instrucciones de seguridad que se entregan con el ordenador. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. AVISO: Para protegerse de las descargas eléctricas, desconecte el ordenador de la toma de corriente eléctrica antes de retirar la cubierta. AVISO: no utilice el equipo si ha retirado alguna cubierta (incluidas las cubiertas del ordenador, biseles, soportes de relleno, carátulas del panel anterior, etc.). PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el ordenador. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. ... -
Página 27: Configuración De Memoria Recomendada
Hendiduras (2) Lengüeta Muesca Módulo de memoria PRECAUCIÓN: para evitar daños en el módulo de memoria, insértelo verticalmente en el conector ejerciendo una presión uniforme en cada extremo del módulo. 5. Inserte el módulo de memoria en el conector hasta que quede bien colocado en su sitio. Si inserta el módulo de memoria correctamente, los ganchos de fijación encajan en las hendiduras de ambos extremos del módulo de memoria. Hendiduras (2) Gancho de fijación (fijado en su sitio) 6. Vuelva a colocar la cubierta del ordenador (consulte el apartado Colocación de la cubierta del ordenador). 7. Conecte el ordenador y los dispositivos a las tomas eléctricas y enciéndalos. Si aparece un mensaje que indica que el tamaño de la memoria ha cambiado, pulse <F1> para continuar. 8. Inicie sesión en el ordenador. ® ®... - Página 28 1 Par A: par de módulos de memoria 2 Par B: par de módulos de memoria coincidentes en los conectores coincidentes en los conectores DIMM3 y DIMM4 DIMM1 y DIMM2 Regresar a la página de contenido ...
-
Página 29: Extracción Del Suministro De Energía
Regresar a la página de contenido Suministro de energía Manual de servicio de Dell™ Inspiron™ 580 Extracción del suministro de energía Colocación del suministro de energía AVISO: antes de trabajar en el interior del ordenador, siga las instrucciones de seguridad que se entregan con el ordenador. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas de www.dell.com en www.dell.com/regulatory_compliance. AVISO: para protegerse de las descargas eléctricas, desconecte el ordenador de la toma de corriente eléctrica antes de retirar la cubierta. AVISO: no utilice el equipo si ha retirado alguna cubierta (incluidas las cubiertas del ordenador, biseles, soportes de relleno, carátulas del panel anterior, etc.). PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el ordenador. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. ... - Página 30 AVISO: si no coloca y aprieta todos los tornillos, puede producirse una descarga eléctrica, puesto que estos tornillos son una parte esencial de la conexión a tierra del sistema. 3. Vuelva a colocar los cuatro tornillos que fijan el suministro de energía a la parte posterior del chasis. NOTA: pase los cables de alimentación de CC por debajo de las lengüetas del chasis. Los cables deben colocarse correctamente para evitar que se dañen. 4. Conecte los cables de alimentación de CC a las unidades de disco y a la placa base. 5. Fije todos los cables al gancho de fijación situado en el lateral del suministro de energía. NOTA: compruebe todas las conexiones de cable para asegurarse de que estén firmemente sujetas. 6. Vuelva a colocar la cubierta del ordenador (consulte el apartado Colocación de la cubierta del ordenador). PRECAUCIÓN: para evitar daños en su ordenador, asegúrese de que el selector de voltaje está establecido en el punto más cercano a la corriente alterna disponible en su ubicación. 7. Conecte el ordenador y los dispositivos a las tomas eléctricas y enciéndalos. Regresar a la página de contenido ...
-
Página 31: Información General
1. Encienda (o reinicie) el ordenador. 2. Cuando aparezca el logotipo de DELL, pulse <F2> inmediatamente. NOTA: si se mantiene pulsada una tecla durante un periodo demasiado largo, puede producirse un error en el teclado. Para evitar errores de teclado, pulse y suelte <F2> en intervalos iguales hasta que aparezca la pantalla del programa Configuración del sistema. - Página 32 Muestra la etiqueta de inventario del ordenador, si está presente. Asset Tag Muestra el tipo de procesador. Processor Type Muestra la cantidad de caché de nivel 1 del procesador. Processor L1 Cache Muestra la cantidad de caché de nivel 2 del procesador. Processor L2 Cache Muestra la cantidad de caché de nivel 3 del procesador. Processor L3 Cache Muestra la cantidad de memoria instalada. Memory Installed Muestra la cantidad de memoria disponible. Memory Available Muestra la frecuencia de memoria instalada. Memory Speed Muestra el tipo de memoria instalada.
-
Página 33: Borrado De Contraseñas Olvidadas
Setup (Configurar); Always (Siempre). Valor predeterminado: Setup. Password Check (Comprobación de contraseña) Cambio de la secuencia de inicio para el inicio actual Puede utilizar esta función, por ejemplo, para indicar al ordenador que se inicie desde la unidad de CD de modo que pueda ejecutar Dell Diagnostics desde el soporte Drivers and Utilities (Controladores y utilidades), pero que se inicie desde la unidad de disco duro una vez que las pruebas de diagnóstico hayan concluido. También puede utilizar esta función para reiniciar el ordenador desde un dispositivo USB, como una unidad de disquete, memoria USB o una unidad de CD-RW. 1. Si va a arrancar desde un dispositivo USB, conecte dicho dispositivo al conector USB. -
Página 34: Cómo Borrar La Configuración De Cmos
Localice el puente de restablecimiento de contraseña de 3 patas en la placa base (consulte el apartado Componentes de la placa base). NOTA: la ubicación del conector de contraseña puede variar en función del sistema. 4. Extraiga el conector del puente de dos patas de las patas 2 y 3 y colóquelo en las patas 1 y 2. 5. Encienda el ordenador, espere aproximadamente cinco segundos y apague el ordenador. Si es necesario, mantenga pulsado el botón de encendido para apagar el ordenador. 6. Extraiga el conector del puente de dos patas de las patas 1 y 2 y, para activar la función de contraseña, vuelva a colocarlo en las patas 2 y 3. 7. Vuelva a colocar la cubierta del ordenador (consulte el apartado Colocación de la cubierta del ordenador). 8. Conecte el ordenador y los dispositivos a las tomas eléctricas y enciéndalos. Cómo borrar la configuración de CMOS 1. -
Página 35: Actualización Del Bios
5. Conecte el ordenador y los dispositivos a las tomas eléctricas y enciéndalos. Actualización del BIOS Es posible que se necesite guardar el BIOS en la memoria flash cuando haya una actualización disponible o cuando se sustituya la placa base. Para actualizar el BIOS: 1. Encienda el ordenador. 2. Vaya a support.dell.com/support/downloads. 3. Busque el archivo de actualización de BIOS de su ordenador: NOTA: la etiqueta de servicio de su ordenador está ubicada en la parte superior del chasis, hacia la parte posterior. - Si tiene la etiqueta de servicio de su ordenador: a. Haga clic en Enter a Tag (Introducir una etiqueta). - Página 36 8. Haga doble clic en el icono del archivo del escritorio y siga los procedimientos que se muestran en pantalla. Regresar a la página de contenido ...
-
Página 37: Extracción De La Placa Base
Regresar a la página de contenido Placa base Manual de servicio de Dell™ Inspiron™ 580 Extracción de la placa base Sustitución de la placa base AVISO: antes de trabajar en el interior del ordenador, siga las instrucciones de seguridad que se entregan con el ordenador. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. AVISO: para protegerse de las descargas eléctricas, desconecte el ordenador de la toma de corriente eléctrica antes de retirar la cubierta. AVISO: no utilice el equipo si ha retirado alguna cubierta (incluidas las cubiertas del ordenador, biseles, soportes de relleno, carátulas del panel anterior, etc.). PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el ordenador. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. ... - Página 38 PRECAUCIÓN: asegúrese de que los muelles de retención del puerto no están dañados al volver a colocar la placa base. 2. Alinee la placa base con el chasis cuidadosamente y deslícela hacia la parte posterior del ordenador. 1 Parte posterior del ordenador 2 Muelle de retención del puerto 3. Vuelva a colocar los ocho tornillos que fijan la placa base al chasis. 4. Configure y conecte los cables que desconectó de la placa base. PRECAUCIÓN: asegúrese de que el ensamblaje del disipador de calor y ventilador del procesador quede bien colocado y fijado. 5. Vuelva a colocar el procesador (consulte el apartado Sustitución del procesador). ...
-
Página 39: Información Técnica General
Regresar a la página de contenido Información técnica general Manual de servicio de Dell™ Inspiron™ 580 Vista interior del ordenador Componentes de la placa base AVISO: antes de trabajar en el interior del ordenador, siga las instrucciones de seguridad que se entregan con el ordenador. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. Vista interior del ordenador ... - Página 40 Conector de alimentación de 12 V Zócalo del procesador (PWR2) Conector del ventilador del Conector de módulo de memoria procesador (DIMM3) (CPU_FAN1) Conector del módulo de memoria Conector de módulo de memoria (DIMM1) (DIMM4) Conector del módulo de memoria Conector de alimentación (DIMM2) principal (PWR1) Puente de restablecimiento de 10 Puente de restablecimiento de CMOS1 (CLR_CMOS) contraseña (PSWD1) 11 Conector SATA (SATA1) 12 Conector SATA (SATA2) 13 Conector del panel frontal (FP1) 14 Conector SATA (SATA3) 15 Conector USB FlexBay (F_USB1)
- Página 41 Intel Corporation en EE. UU. y en otros países; Microsoft y Windows son marcas comerciales o marcas comerciales registradas de Microsoft Corporation en los Estados Unidos y/o en otros países. Este documento puede incluir otras marcas y nombres comerciales para referirse a las entidades que son propietarias de los mismos o a sus productos. Dell Inc. renuncia a cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos.
