4.5.5 Salida del módulo analógico
Descripción
Es posible añadir una salida analógica a la unidad base High Performance SIMOCODE pro V con
los módulos analógicos 1 y 2. Los bloques de función correspondientes "Salida MA1" y "Salida
MA2" (Salida MA2 solo en combinación con las unidades base SIMOCODE pro V PN y pro V EIP)
permiten emitir en forma de señal 0/4 - 20 mA cualquier valor analógico (2 bytes/1 palabra)
presente en SIMOCODE pro, por ejemplo, a un instrumento de aguja conectado. Controlando el
bloque de función a través del conector "Valor de salida analógico asignado" con un valor
cualquiera en números enteros entre 0 y 65535, se envía una señal analógica proporcional de
0 a 20 mA o de 4 a 20 mA a los bornes de salida del módulo analógico.
Nota
Los bloques de función "Salida MA1" y "Salida MA2" solo se pueden utilizar si el módulo
analógico (MA) está conectado e incluido en la configuración del aparato.
Esquema

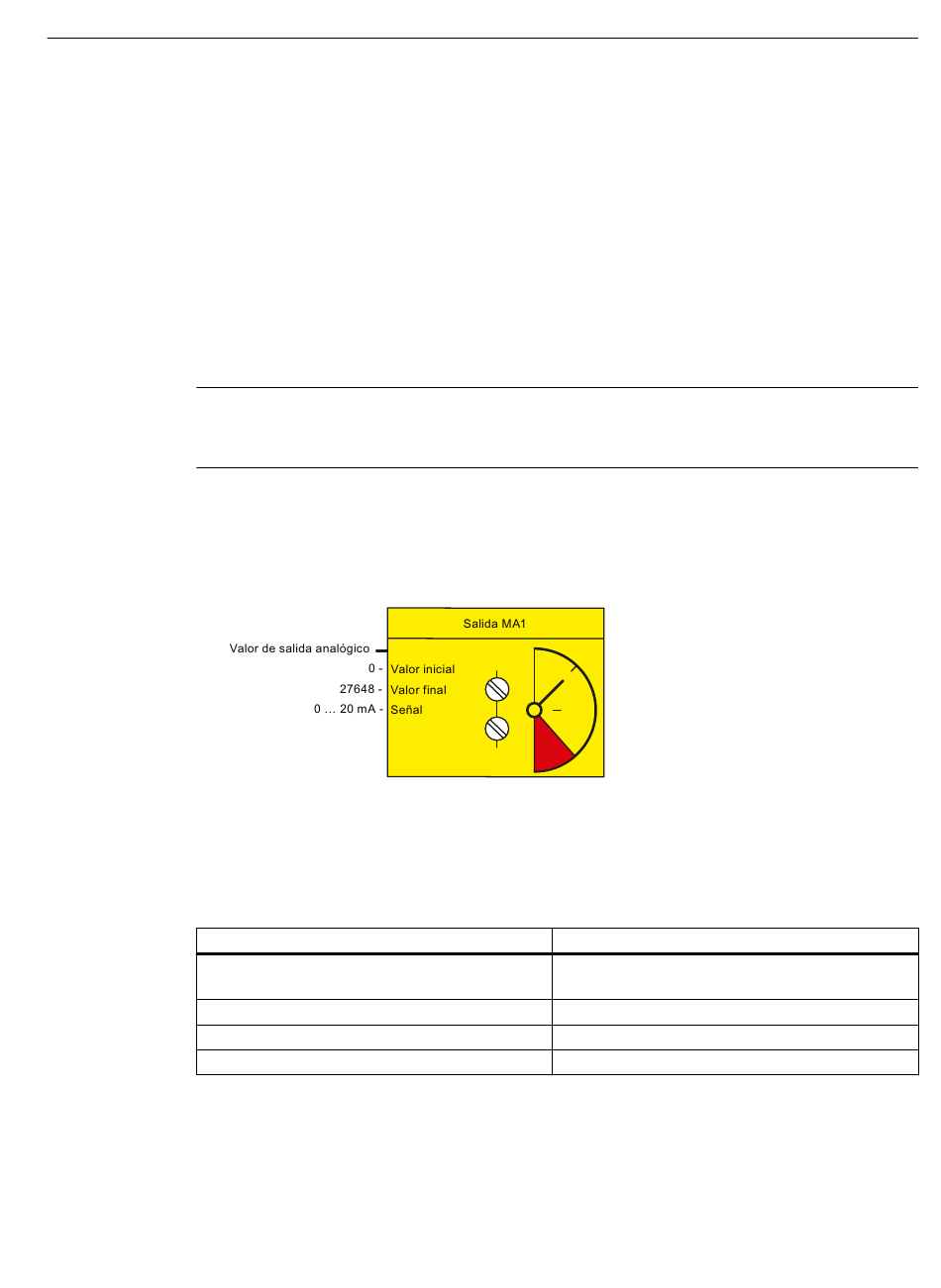

El siguiente esquema muestra el bloque de función "Salida MA1":
Figura 4-55
Ajustes
Tabla 4-55
Señal/Valor
Valor de salida analógico asignado
Señal de salida
Valor inicial rango de valores
Valor final rango de valores
SIMOCODE pro - Parametrizar
Manual del usuario, 06/2021, A5E40507630004A/RS-AE/005
Bloque de función "Salida MA1"
Ajustes "Salida del módulo analógico"
Rango
Cualquier valor (1 palabra/2 bytes) en SIMOCO‐
DE pro
0 - 20 mA (ajuste predefinido) o 4 - 20 mA
0 - 65535 (ajuste predefinido: 0)
0 - 65535 (ajuste predefinido: 0)
Parámetros
4.5 Salidas
179
