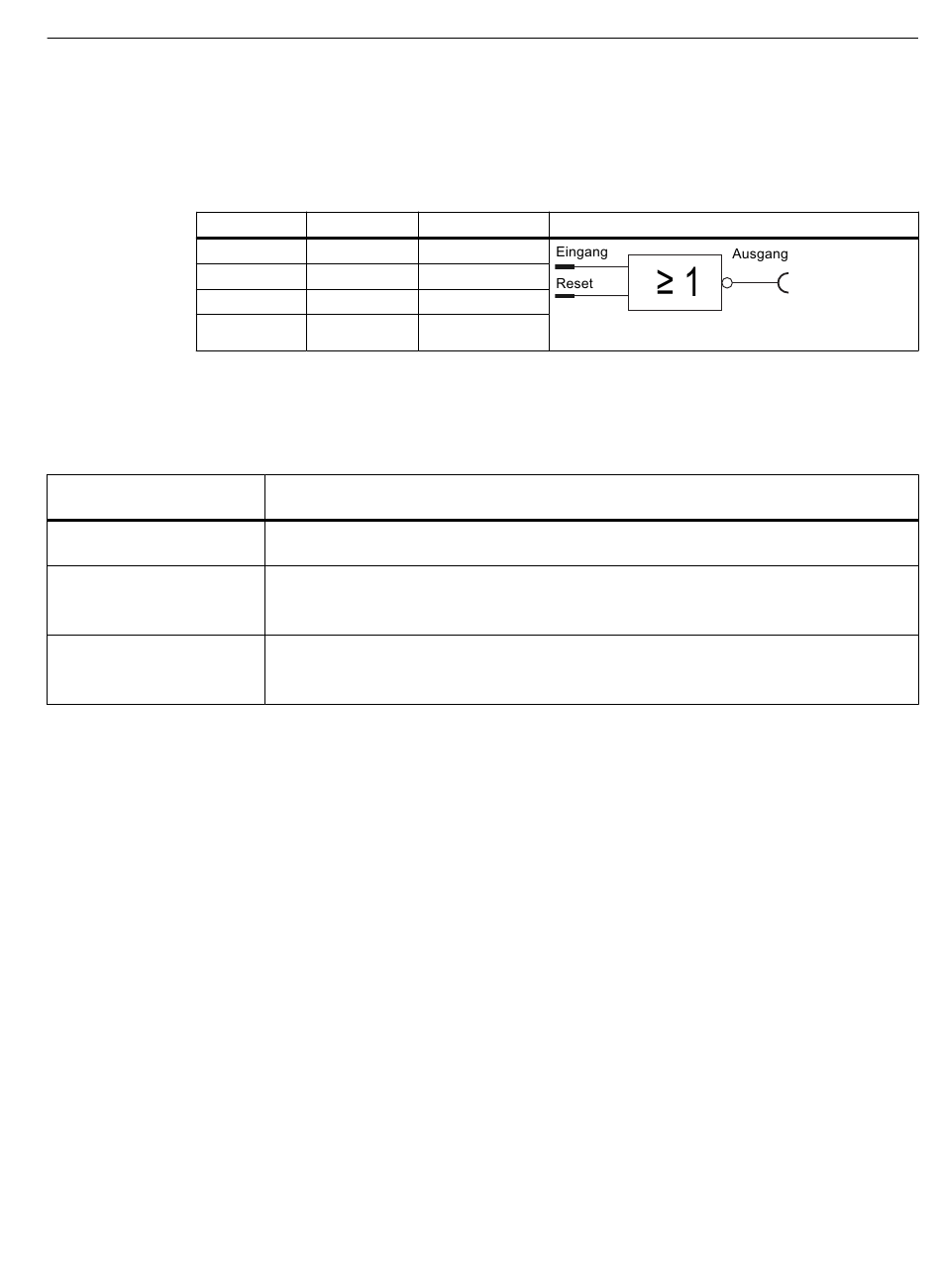

Función NOR
Con el tipo de señal "Nivel invertido" se puede realizar una función NOR:
Tabla 4-90
Entrada
Ajustes
Tabla 4-91 Ajustes del acondicionamiento de señales
Acondicionamiento de se‐
ñales 1 a 6
Entrada
Reset
Tipo
4.9.8 Elementos no volátiles
Descripción
Los elementos no volátiles se comportan como acondicionamientos de señales. Sin embargo,
las señales de salida se conservan tras una falla en la tensión de alimentación.
Si hay una señal de entrada presente, el elemento no volátil suministra una señal de salida
correspondiente al tipo seleccionado:
• Sin inversión
• Con inversión
• Flanco ascendente con memoria
• Flanco descendente con memoria.
La respuesta de salida es ajusteble.
SIMOCODE pro - Parametrizar
Manual del usuario, 06/2021, A5E40507630004A/RS-AE/005
Función NOR
Reset
0 0
1 0
0 1
1 1
Descripción
Control a través de cualquier señal (cualquier conector hembra, p. ej., entradas de dispositivos,
bits de control del bus de comunicación, etc.).
Repone el acondicionamiento de señales a 0.
Control a través de cualquier señal (cualquier conector hembra, p. ej., entradas de dispositivos,
bits de control del bus de comunicación, etc.).
Diferentes respuestas de salida
Rango: nivel no invertido (ajuste predefinido), nivel invertido, flanco ascendente con memoria,
flanco descendente con memoria
Salida
1
0
0
0
Interruptor NOR
Parámetros
4.9 Bloques lógicos
Esquema
