INSTRUCCIONES PARA LA INSTALACIÓN, EL USO Y EL MANTENIMIENTO - ES
INSTRUÇÕES PARA A INSTALAÇÃO, USO E MANUTENÇÃO - PT

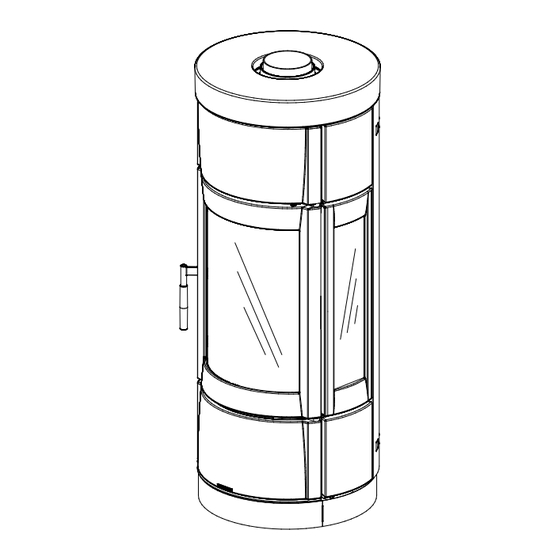

FORTUNA / Fortuna PANORAMA / Fortuna BIFACCIALE
ES – PARA EVITAR QUE EL APARATO SE DAÑE, RESPETE EL HORARIO DE LA CARGA DE COMBUSTIBLE
INDICADA EN EL MANUAL.
PT – PARA EVITAR DANOS AO APARELHO, RESPEITE A CARGA HORÁRIA DE COMBUSTÍVEIS INDICADA NO
PRESENTE FASCÍCULO.
Según las normas de seguridad de los aparatos, el comprador y el comerciante tienen la obligación
de informarse sobre el correcto funcionamiento según las instrucciones de uso.
De acordo com as normas de segurança nos aparelhos o comprador e o vendedor são obrigados
a informar-se sobre o correto funcionamento de acordo com as instruções para o uso.
Probado según / Testado de acordo : EN13240
NORMAS DE SEGURIDAD DE LOS APARATOS
NORMAS DE SEGURANÇA PARA OS APARELHOS
|
