42/64
Bosch Rexroth AG
6.8.1
Montaje del perfil de sensor
Oriente el perfil de sensor (1) con el borde de guía (7) en la ranura
1.
longitudinal (6) del perfil de protección. Oriente el perfil de sensor entre el
suelo (8) y la tapa (9).
Coloque los estribos de sujeción (2) suministrados de manera uniforme a lo
2.
largo del perfil de sensor.
3.
Sujete los estribos de sujeción con fijaciones por tornillo (3/5) (par de apriete
1,9 N m) en el perfil de protección.
4.
Fije el perfil de sensor con las fijaciones por tornillo (4) en el perfil de protección.
5.
Compruebe que el perfil de sensor está bien fijado.

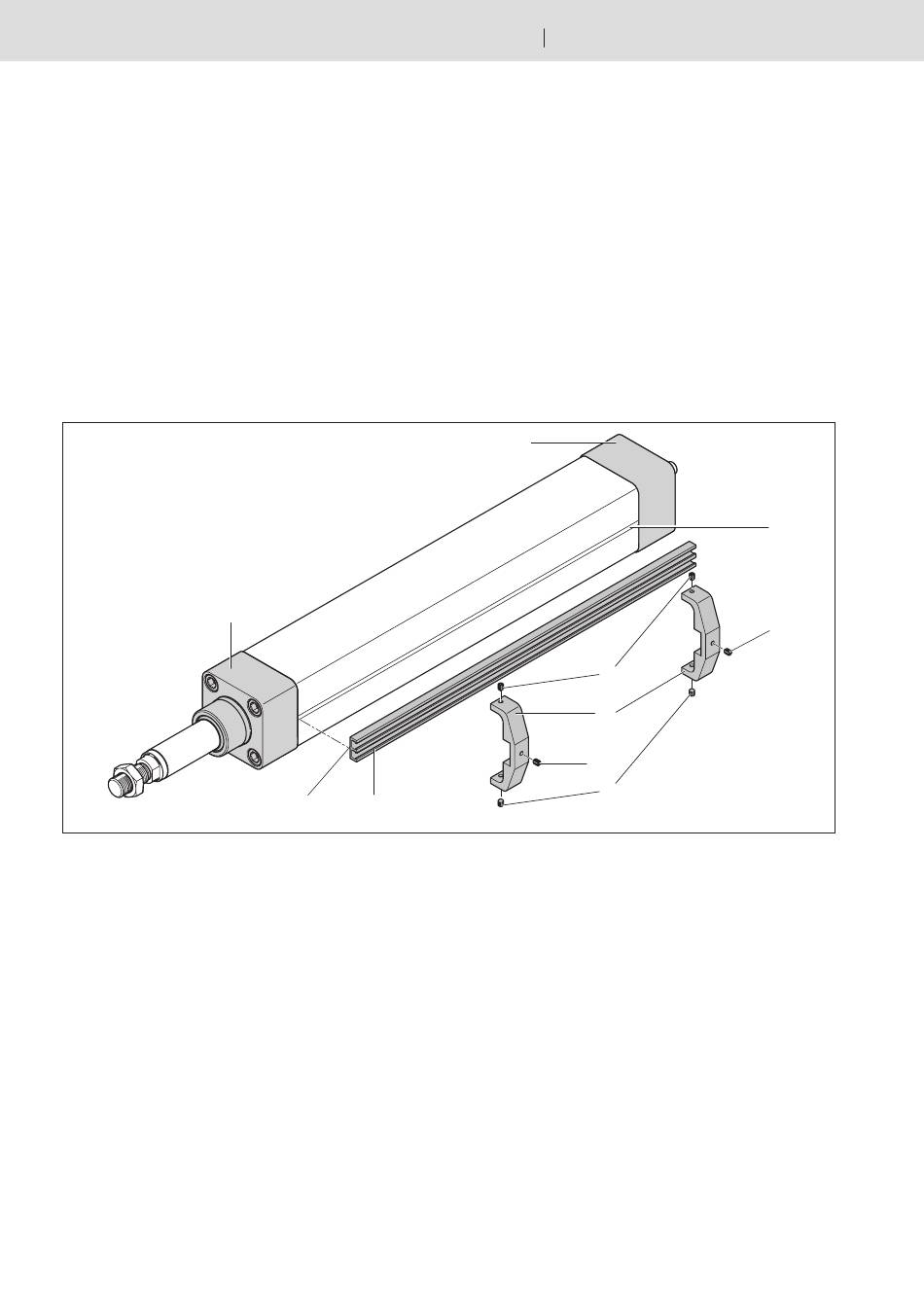

Fig. 32: Montaje del perfil de sensor
9
7
1
EMC R320103102/2018-10
9
5
2
4
3
6
4
