Serie B
Opciones de salida y control
Serie B

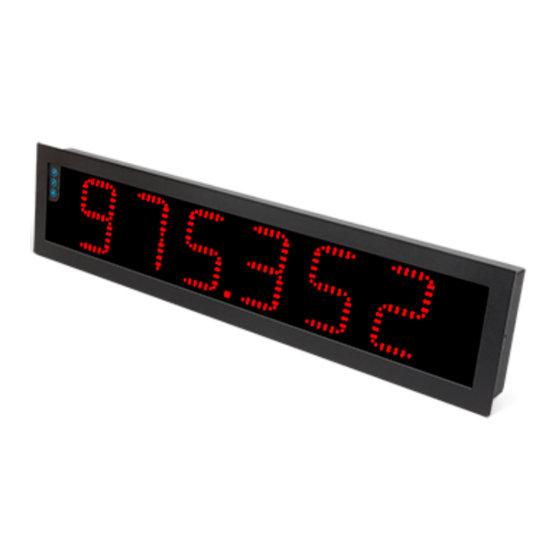

INDICADORES DE GRAN FORMATO . OPCIONES DE SALIDA Y CONTROL
Opciones de salida y control modulares para indicadores industriales de gran formato de la serie B.
Salidas relé, salidas transistor, salidas SSR, salidas analógicas, salidas Modbus RTU, salidas RS-485
y RS-232. Salidas modulares para integrar fácilmente en cualquier indicador de la serie.
4325r01
Manual de Usuario
INSTRUMENTACIÓN PARA AUTOMATIZACIÓN INDUSTRIAL
INDICADORES . CONVERTIDORES . DISPLAYS GIGANTES
Slot 3
Tel. (+34) 93.729.6004 info@fema.es
Slot 2
Slot 1
www.fema.es
Publicidad
Tabla de contenido
Manuales relacionados para Fema Electronica B Serie
Resumen de contenidos para Fema Electronica B Serie
- Página 1 Manual de Usuario INSTRUMENTACIÓN PARA AUTOMATIZACIÓN INDUSTRIAL INDICADORES . CONVERTIDORES . DISPLAYS GIGANTES Slot 3 Slot 2 Slot 1 Serie B Opciones de salida y control Serie B INDICADORES DE GRAN FORMATO . OPCIONES DE SALIDA Y CONTROL Opciones de salida y control modulares para indicadores industriales de gran formato de la serie B. Salidas relé, salidas transistor, salidas SSR, salidas analógicas, salidas Modbus RTU, salidas RS-485 y RS-232.
-
Página 2: Tabla De Contenido
FEMA ELECTRÓNICA . SERIE B . Módulos de salida y control Índice 1.1 Notas previas ....2 3.4 Versiones compatibles ....9 1.2 Instalación del módulo - material . -
Página 3: Acceso Al Interior Del Instrumento
FEMA ELECTRÓNICA . SERIE B . Módulos de salida y control 1.3 Acceso al interior del instrumento Para acceder al interior del instrumento, retirar los tornillos de la Para cerrar el instrumento, coloque la cubierta posterior, los tor- cubierta posterior. Cada tornillo está acompañado de una arande- nillos y las dos arandelas, estando la arandela plástica en contac- la metálica y una arandela de goma. -
Página 4: Opciones R1, T1 Y Ssr
FEMA ELECTRÓNICA . SERIE B . Módulos de salida y control 1. Opciones R1, T1 y SSR Los módulos R1, T1 y SSR incorporan 1 salida digital tipo ‘on/ tardos independientes de activación y desactivación, y un off’. La salida se configura desde el menú de alarmas (‘ALr.1’, segundo punto de set para trabajar con ventanas de alarma. -
Página 5: Módulo Ssr
FEMA ELECTRÓNICA . SERIE B . Módulos de salida y control 1.3 Módulo SSR Relé SSR +15 Vdc ‘C’ ‘B’ ‘A’ Figura 5 - Detalle del módulo ‘SSR’ y esquema interno Opción Tipo de salida para control de relé SSR Tensión de salida +15 Vdc Corriente máxima 45 mA... -
Página 6: Opción Ao
FEMA ELECTRÓNICA . SERIE B . Módulos de salida y control 2. Opción AO Los módulos AO incorporan 1 salida analógica configurable La señal de salida es proporcional a la indicación. Permite en 4/20 mA o 0/10 Vdc. La salida analógica se configura des- pendientes directas (pendiente positiva) e inversas (pen- de el menú... -
Página 7: Menú De Configuración
FEMA ELECTRÓNICA . SERIE B . Módulos de salida y control 2.2 Menú de configuración Configurar en el menú ‘Modo’ (‘ModE’) el tipo de salida a ‘4/20 mA’ (‘mA’) o ‘0/10 Vdc‘ (‘Vdc’). La posición de los jum- Modo 4/20 mA Modo pers ‘V’ y ‘M’ debe ser acorde al rango seleccionado. Modo 0/10 Vdc En el menú... -
Página 8: Opción Rtu
FEMA ELECTRÓNICA . SERIE B . Módulos de salida y control 3. Opción RTU Los módulos RTU incorporan 1 salida de comunicaciones Los parámetros del protocolo se configuran desde el menú Modbus RTU. Mediante la función ‘4’ del protocolo (‘Read de opciones (‘Opt.1’, ‘Opt.2’... -
Página 9: Menú De Configuración
FEMA ELECTRÓNICA . SERIE B . Módulos de salida y control 3.2 Menú de configuración Dentro del menú ‘Configuración’ (‘rtu’) configurar en el pará- metro ‘Dirección’ (‘Addr’) la dirección del puerto entre ‘1’ y ‘247’, en el parámetro ‘Velocidad’ (‘bAud’) seleccionar la ve- 1 a 247 Configuración Dirección... -
Página 10: Descripción Y Ejemplo De Los Registros
FEMA ELECTRÓNICA . SERIE B . Módulos de salida y control 3.5 Descripción y ejemplo de los registros Registro R0 y R1 (DISPLAY1_L y DISPLAY1_H) Registro R9 y R10 (SETPOINT2_L y SETPOINT2_H) Valor de indicación del instrumento, codificado en dos regis- Valor de setpoint de la alarma 2, codificado en dos regis- tros de 16 bits. -
Página 11: Opción S4
FEMA ELECTRÓNICA . SERIE B . Módulos de salida y control 4. Opción S4 Los módulos S4 incorporan 1 puerto de comunicaciones RS-485 Permite el acceso a los registros del instrumento (valores de lec- ASCII. Arquitectura ‘master - slave’, con hasta 31 módulos direc- tura, estados de las alarmas, memorias de máximo y mínimo, cionables. -
Página 12: Menú De Configuración
FEMA ELECTRÓNICA . SERIE B . Módulos de salida y control 4.2 Menú de configuración Dentro del menú ‘Configuración ASCII’ (‘AScI’) configurar en el parámetro ‘Modo’ (‘ModE’) el funcionamiento en modo ‘esclavo’ o en modo ‘master’, en el parámetro ‘Dirección’ Modo ‘Slave’... -
Página 13: Tipos De Trama
FEMA ELECTRÓNICA . SERIE B . Módulos de salida y control 4.4 Tipos de trama El protocolo ASCII implementa los siguientes tipos de trama : • Trama ‘error’ (‘ERR’). Identificador 38. Trama de respuesta a una trama de solicitud de datos. Indica de que ha ocurrido un •... -
Página 14: Ejemplos De Trama
FEMA ELECTRÓNICA . SERIE B . Módulos de salida y control 4.7 Ejemplos de trama 4.7.1 Tramas ‘RD’ (36) y ‘ANS’ (37) Ejemplo - El ‘Master’ (dirección ‘0’) solicita el valor del regis- En instrumentos de 4 dígitos, los valores enviados siguen es- tro número ‘0’... -
Página 15: Opción S2
FEMA ELECTRÓNICA . SERIE B . Módulos de salida y control 5. Opción S2 Los módulos S2 incorporan 1 puerto de comunicaciones RS- para la conexión principal con el bus RS-232. 232 ASCII. Las características del protocolo son las mismas Los terminales RX2 y TX2 son para conexión RS-232 multino- que las del módulo S4, con la única diferencia de que el bus do, de forma que las tramas recibidas en RX1 cuya dirección...
