Serie
DISPLAYS
GIGANTES
para Procesos

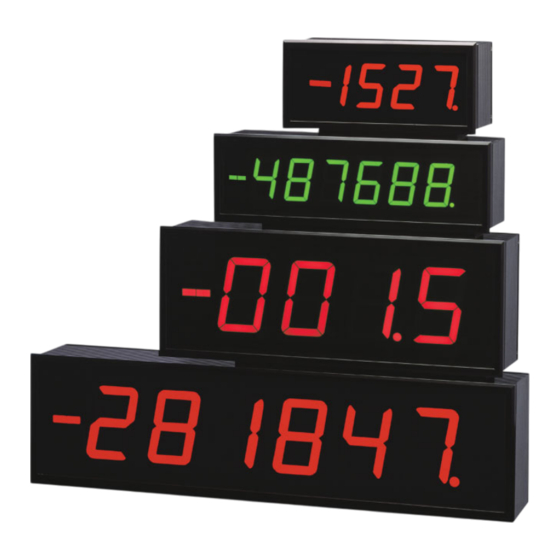

DISPLAYS GIGANTES para señales de Proceso
MANUAL DE USUARIO
(HT2997-r060706)
BDF Procesos
BDF-xx-32 para señales mA
BDF-xx-36 para señales Vdc
SOLUCIÓN IDEAL para la indicación a larga distancia de valores de
proceso escalados a partir de señales 4/20 mA ó 0/10 Vdc entre otras.
Unidades muy robustas tanto física como eléctricamente, apropiadas
para todo tipo de entornos industriales.
FEMA ELECTRÓNICA - Página 1
Publicidad
Manuales relacionados para Fema Electronica BDF-32 Serie
Resumen de contenidos para Fema Electronica BDF-32 Serie
- Página 1 BDF Procesos Serie DISPLAYS GIGANTES para Procesos DISPLAYS GIGANTES para señales de Proceso BDF-xx-32 para señales mA BDF-xx-36 para señales Vdc SOLUCIÓN IDEAL para la indicación a larga distancia de valores de proceso escalados a partir de señales 4/20 mA ó 0/10 Vdc entre otras. Unidades muy robustas tanto física como eléctricamente, apropiadas para todo tipo de entornos industriales.
-
Página 2: Displays Gigantes Para Señales De Proceso
Manual de Usuario - Instrumentos BDF-xx-32 y BDF-xx-36 BDF Procesos Modelos DISPLAYS GIGANTES para señales de Proceso La serie BDF de displays gigantes para señales de alimentar transductores y sensores. proceso está formada por los modelos «32» para señales en 4/20 mA y similares, y los modelos «36» La mecánica de los instrumentos de la serie BDF se para señales 0/10 Vdc y similares. - Página 3 Manual de Usuario - Instrumentos BDF-xx-32 y BDF-xx-36 1.- CARACTERISTICAS GENERALES___________________________________________________________ DISPLAY 4 dígitos en color rojo DATOS AMBIENTALES tipo Led de 7 segmentos Temp. Trabajo 0/+50ºC (32/122 ºF) indicación de -9999 a 9999 Temp. Almacén -20/+85°C (-4/185ºF) punto decimal seleccionable Humedad Rel.
- Página 4 Manual de Usuario - Instrumentos BDF-xx-32 y BDF-xx-36 5.- SELECCIÓN DE ENTRADA DE SEÑAL PARA EL INSTRUMENTO BDF-xx-32_______________________ PT1 .- Potenciometro de «Span» SPAN Cerrar Jumpers Ajuste Vexc de 0000 a 4999 Selector de 5000 a 9999 de 10000 a 20000 Selector Selector Nota .- El valor de «Span»...
- Página 5 Manual de Usuario - Instrumentos BDF-xx-32 y BDF-xx-36 7.- BASE DE CONTROL_______________________________________________________________________ En la «Base de Control» encontramos el «Potenciómetro de Offset», para el ajuste de nivel bajo de indicación y el «Módulo de Entrada», además Jumper JA de los siguientes jumpers Divisor «/10»...
- Página 6 Manual de Usuario - Instrumentos BDF-xx-32 y BDF-xx-36 9.- DIMENSIONES MECÁNICAS_______________________________________________________________ Tapa Posterior Tamaño 24 4 dígitos 57mm 264mm 120mm 112mm (2’’) (10,40’’) (4,75’’) (4,41’’) Tamaño 44 4 dígitos 100mm 480mm 180mm 112mm Filtro Antirreflexivo (4’’) (18,90’’) (7,09’’) (4,41’’) Nota .- añadir 27mm a la dimension C para la borna de alimentación 10.- DIMENSIONES PANEL Y PESO ___________________________________________________________ Tamaño 24...
-
Página 7: Declaración De Conformidad
Manual de Usuario - Instrumentos BDF-xx-32 y BDF-xx-36 13.- PRESCRIPCIONES DE SEGURIDAD_____________________________________________________________ INSTALACIÓN PRECAUCIONES.- La instalación y TENSIÓN DE ALIMENTACIÓN.- Conectar la Tensión de Alimenta- uso de este instrumento deberá ser efectuado por ción a los terminales indicados en la sección de conexionado. personal cualificado. - Página 8 más productos Indicación para Panel Convertidores de Señal Indicadores Gigantes Encoders Dataloggers Modulos I/O adquisición Paneles Alfanuméricos Convertidores Protocolo www.fema.es INSTRUMENTACIÓN ELECTRÓNICA PARA LA INDUSTRIA FEMA ELECTRÓNICA, S.A. Pol. Ind. Santiga - Altimira 14 (T14 - N2) E-08210 Barberà - BARCELONA ESPAÑA - SPAIN Tel.
