Configuración del Gateway de Comunicaciones

Estado General

El propósito de la pantalla General Status (Estado General) es informativo y solo para
despliegue. No se permiten ediciones. Se permitirán ediciones en los campos bajo las
secciones de los menús respectivos donde el propósito de cada campo está definido.
La pantalla General Status está compuesta de los paneles "Gateway Identity"
("Identidad del Gateway"), "GPS", "Gateway LAN" ("LAN del Gateway"), "Gateway WAN"
("WAN del Gateway") y "Gateway Hardware" ("Hardware del Gateway"). El panel "Gateway
Identity" contiene cinco campos: Gateway Name (Nombre del Gateway), Gateway
Serial # (Número de Serie del Gateway), Gateway Software Version (Versión
del Software del Gateway), Gateway App Version (Versión de la Aplicación del
Gateway), y Gateway Platform Version (Versión de la Plataforma del Gateway).
El panel "GPS" contiene cinco campos: Status (Estado), Time Since last GPS Fix
(Tiempo Desde el Último Punto del GPS), Location (Ubicación), Satellites (In
Use) [Satélites (En Uso)], y System Time (Hora del Sistema). Los paneles "Gateway
LAN" y "Gateway WAN" contienen tres campos cada uno: Link Status (Estado
del Enlace), IP Address (Dirección IP), y Netmask (Máscara de Red). El panel
"Gateway Hardware" contiene cuatro campos: Battery Present (Batería Presente),
Battery Health (Condición de la Batería), Battery Voltage (Volts) [Voltaje de la
Batería (Voltios)], y Door Status (Estado de la Puerta). El panel de Comunicación
de SCADA contiene el Estatus de Comunicación (Communication Status) IEC104.
Vea la Figura 13.

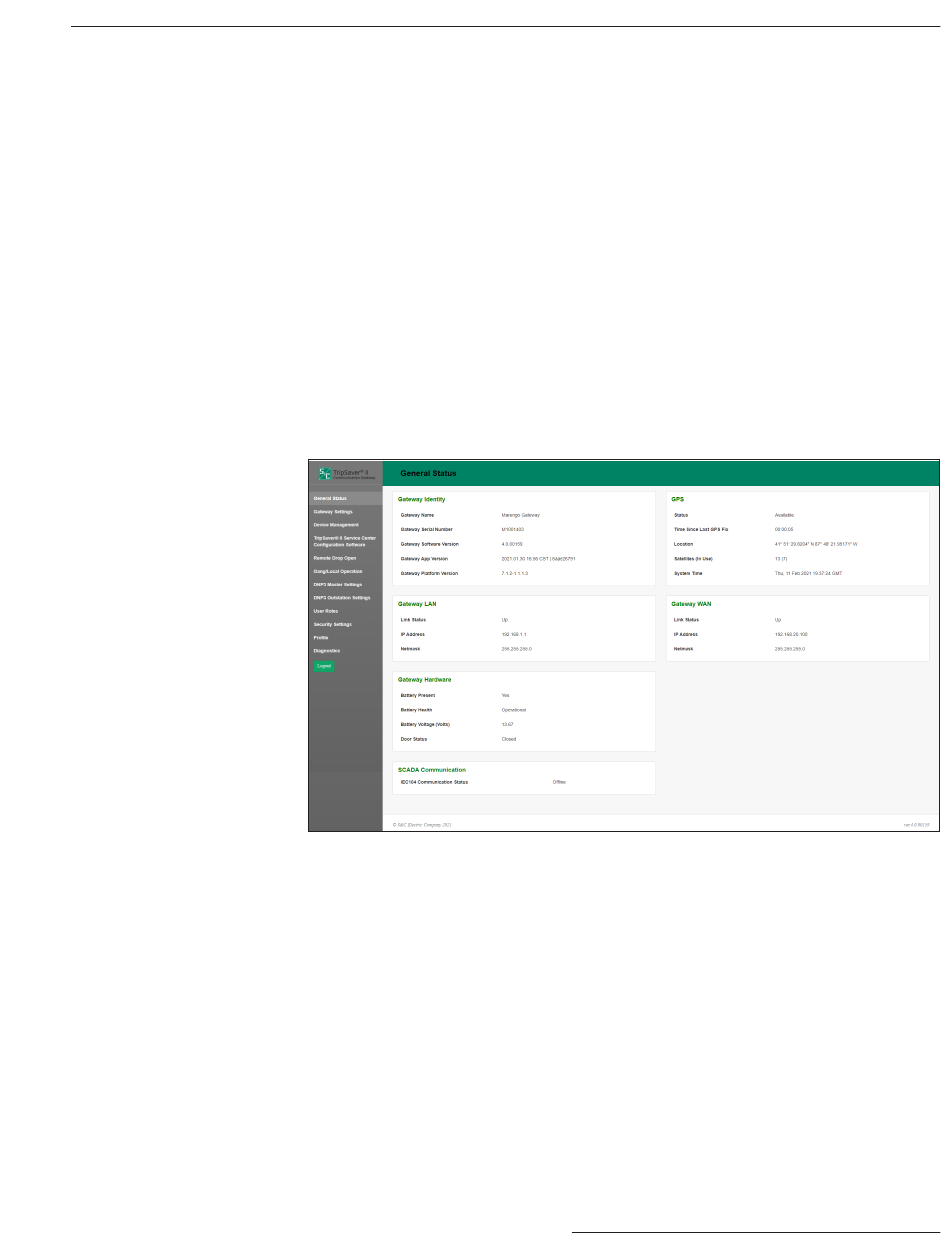

Figura 13 . La pantalla General Status (Estado General) .
