Apéndice A
Diagrama del Sistema
Eléctrico
70
Hoja de Instrucciones de S&C 461-509S
Entrada
CARGADOR ENCENDIDO/APAGADO
FUENTE DE AC
FUENTE DE
(90-265 VAC)
ALIMENTACIÓN 18VDC
40VA MÁX.

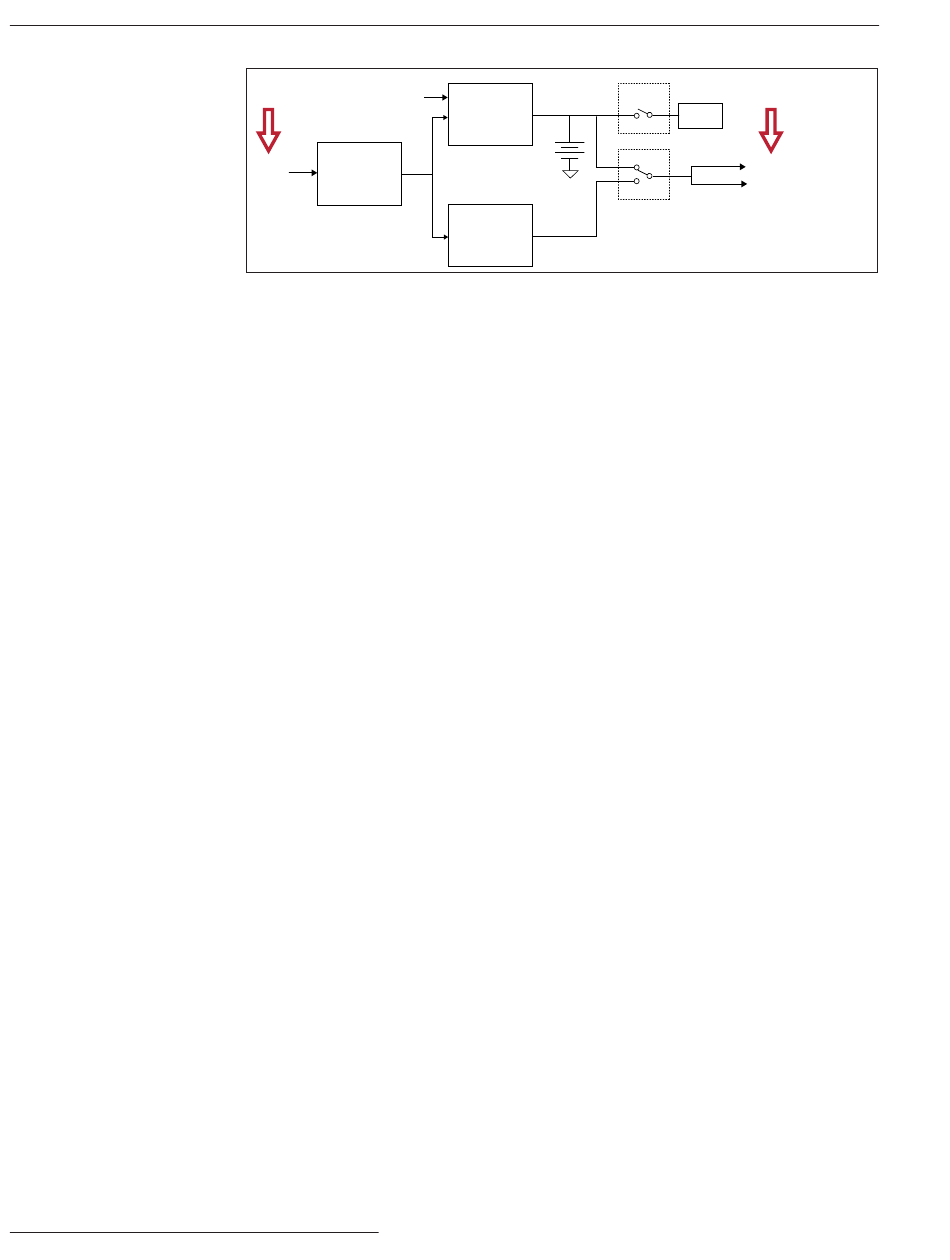

Figura 72 . El diagrama del sistema eléctrico del gateway de comunicaciones .
Nota: Se puede requerir de un interruptor de desconexión proporcionado por el usu-
ario para la instalación entre la entrada de la ca y la Placa de la Batería/ PS. Póngase en
contacto con la Oficina de Ventas de S&C más cercana para más detalles.
INTERRUPTOR
ENCENDIDO/APAGADO
DE PRUEBA
DE BATERÍA
CARGADOR
DE BATERÍA 12V
ENTRADA
DE ALIMENTACIÓN
INTERRUPTOR
DE CARGA
REGULADOR 12V
ENTRADA
DE ALIMENTACIÓN
Salidas
CARGA
+12 VDC (10.8-13.65V), 2A
EXTERNA
ALIMENTACIÓN DEL RADIO
ALIMENTACIÓN DEL RADIO DEL GATEWAY
