Apéndice C Principio de funcionamiento y diagrama de bloque

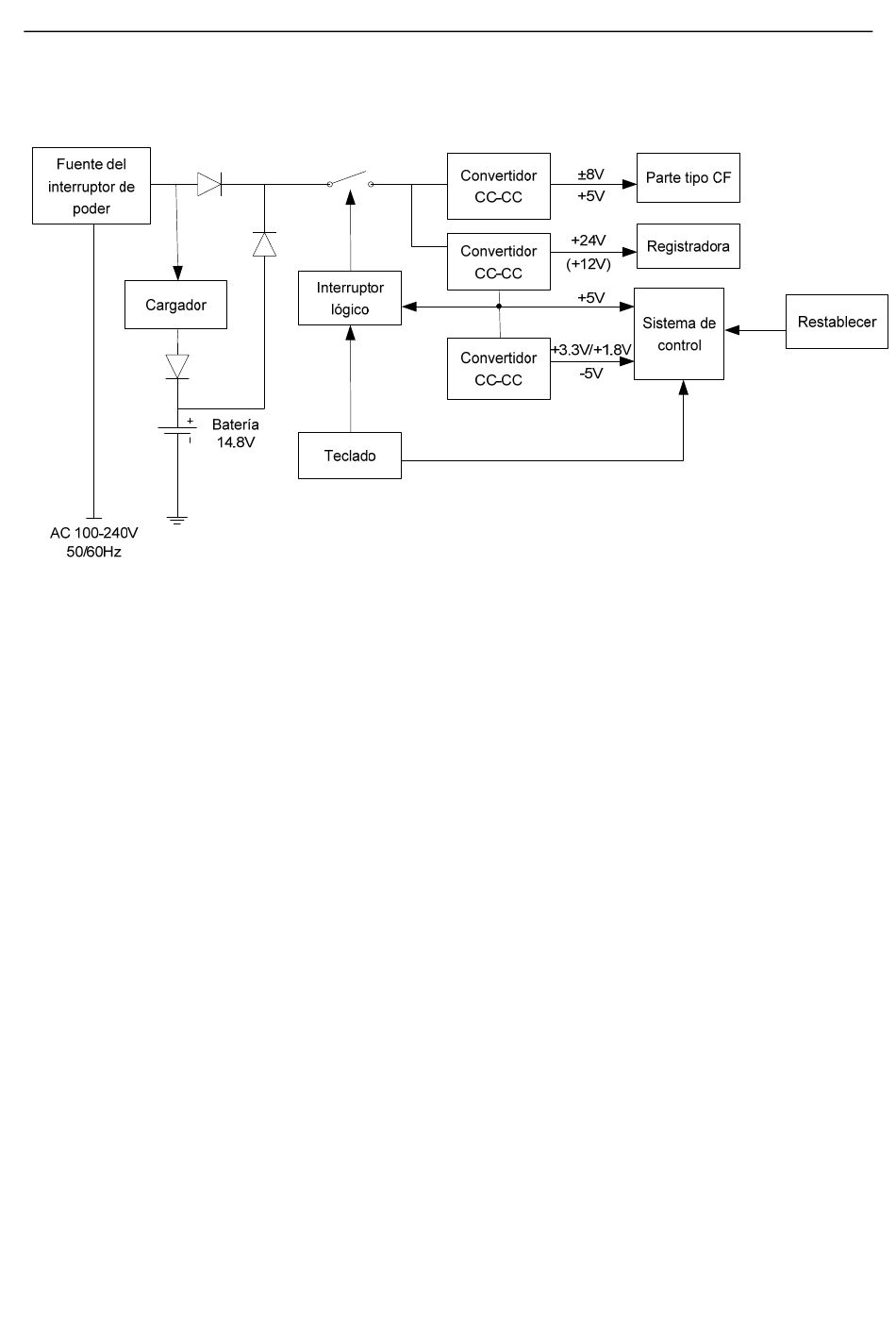

(2) Diagrama de bloque (esquema y partes de la lista de esta unidad sólo se proporcionan a personal
calificado de servicio técnico bajo supervisión del fabricante).
C.2 Módulo de adquisición
(1) Principio de funcionamiento
El módulo de adquisición es conectado a la unidad principal por medio del puerto ECG, el que
proporciona suministro de energía e interfaz de comunicación. Al conectar, el circuito análogo y el
circuito de control del módulo de adquisición son alimentados por medio del convertidor cambiante
aislado CC/CC. El circuito análogo, está compuesto por un circuito de protección de entrada, un
filtro de paso bajo anti-alias y chips frontales análogos ECG. Los electrodos adquieren las señales
eléctricas de mili-voltios del cuerpo humano, las que serán convertidas a señales digitales por
medio de los chips frontales análogos ECG, luego serán transferidos al procesador que controla el
convertidor en el circuito análogo ECG, el procesamiento de datos ECG y los botones de
funcionamiento del módulo de adquisición. La tasa de muestreo de las señales, es de 000Hz con
250Hz como ancho de banda (-3dB), lo que cumple con el estándar AHA y CSE (tasa de muestreo
no inferior a 500Hz). Después de que las señales son procesadas y filtradas, son devueltas a la
unidad principal, por medio de la interfaz de aislamiento y acoplamiento óptico.
