EGN200, EGN400
Presentación del producto
Los interruptores horarios EGN200 y EGN400 son
relojes de programación electrónicos con ciclos
semanales y anuales que permiten controlar
automáticamente diferentes cargas.
Ejemplos de aplicaciones: alumbrado público, rótulos
luminosos, escaparates de tiendas, monumentos,
fachadas, etc.
La configuración del reloj astronómico integrado
permite conmutar las cargas según la hora de puesta
de sol y del amanecer.
Los interruptores EGN200 y EGN400 también son
compatibles con la gama de productos de radio
Quicklink Hager.
La conexión de un sensor crepuscular EEN002 /
EEN003 (opcional) permite conmutar las cargas en
función de la luminosidad.
Se recomienda hacer la programación mediante un
dispositivo móvil a través de la tecnología inalámbrica
bluetooth , con la aplicación de configuración (iOS y
®
Android) que se puede descargar de manera gratuita.
Principales características
• El producto se entrega en hora y con el día actual
(de París).
• Programación mediante la aplicación a través del
bluetooth o programación de forma local (salvo la
®
anual).
• Pantalla retroiluminada.
• Cambio automático de horario verano/invierno.
• Modo astronómico.
• Programación por día o grupo de días.
• 200 o 400 pasos de programa (según la versión)
On, Off, pulsos .
• Forzados permanentes On u Off.
• Excepciones temporales On u Off.
• Excepciones (temporales, permanentes o
temporizadas) activables a distancia a través de un
botón-pulsador.
• Gráfico de barras de visualización del perfil diario
para los 2 o 4 canales (según la versión).
• Programable sin alimentación únicamente a través
de la pantalla (con funciones limitadas).
• Función de interruptor crepuscular mediante una
sonda de luminosidad cableada EEN002 o EEN003.
Al conectar la célula o antes de realizar
ninguna intervención en ella, corte la
alimentación de 230 V del reloj.
1

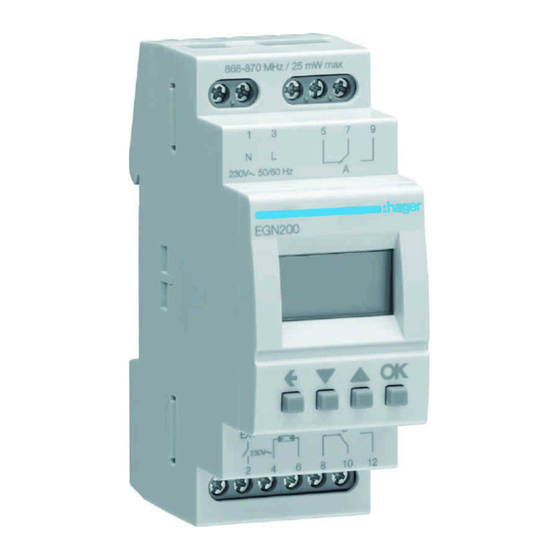

Interruptor horario de 2 vías
r
multifunción bluetooth
Interruptor horario de 4 vías
multifunción bluetooth
Hager Mood
Puede obtener
información adicional
escaneando con su
dispositivo móvil el
código QR.
La visualización y las teclas
Pantalla de suspensión
Fecha
Hora
Estado
canal
A, B,C,
D (según
versión)
▼
Una pulsación para activar la retroiluminación,
una segunda pulsación para visualizar la pantalla de inicio
Pantalla de inicio
LMXJVSD
Gráfico
de barras
del perfil
diario
Canal en
0 6
curso de
visualización
Luminosidad
Cambiar
el canal
A, B, C o D
Selección de los
(según la versión)
días (cursor)
Imagen 1: presentación de la pantalla de suspensión
y de inicio
Esquemas de conexión
Este dispositivo debe ser instalado solo por
un instalador electricista según las normas
vigentes.
1 Entrada de forzado o de excepción
2 Sensor de luminosidad
Imagen 2: esquema de conexión EGN200 (2 salidas)
®
®
1
2
Imagen 3: esquema de conexión EGN400 (4 salidas)
Especifi caciones técnicas
Bluetooth Características eléctricas
®
activado
• Tensión de alimentación: 230 V~ +10/-15 % y
240 V~ ±6 %
• Frecuencia de red: 50/60 Hz
• Consumo: EGN200 <350 mW / EGN400 <500 mW
• Salida: 2 o 4 contactos inversores no aislados
(según versión) con tensión de medida <1 V para la
conmutación al pasar por el cero.
• Poder de corte máx.: AC1
▲
• Lámparas incandescentes:
- potencia del relé con contacto normalmente
- potencia del relé con contacto normalmente
• Lámparas halógenas: 230 V~ 2300 W
Config.
cfg
• Tubos fluorescentes compensados // (máx. 45 F):
Quicklink
- potencia del relé con contacto normalmente
- potencia del relé con contacto normalmente
12 18 24
Hora
• Tubos fluorescentes no compensados,
compensados en serie: 1000 W
• Lámparas fluocompactas y lámparas led:
Visualizar la - potencia del relé con contacto normalmente
pantalla de
controles
- potencia del relé con contacto normalmente
manuales
(pulsación
corta) • Poder de corte mín.: AC1 100 mA 230 V~
• Tensión asignada de choque: 4 kV
• Cadencia de conmutación máxima a plena carga: 6
ciclos de conmutación/minuto
Características funcionales
• Capacidad de programación: 200 o 400 pasos
según el modelo
• Tiempo mín. entre 2 pasos: 1 minuto
• Precisión de funcionamiento: ±0,25 s/día
• El producto pasa a suspensión (visualizador
apagado): después de 1 minuto sin alimentación o
inactividad.
Vuelve al modo auto en cuanto vuelve la
alimentación o al pulsar una tecla
• Frecuencia de radio bluetooth
- Potencia de emisión máx.: 10 mW
- Alcance: 10 m en campo abierto
- Versión: 4.2
• Configuración del dispositivo móvil/PC
- iOS versión igual o superior a 8
- Android versión igual o superior a 5.1
- Windows versión igual o superior a 10
- bluetooth
• Frecuencia de radio Quicklink: 868 - 870 MHz
- Potencia de emisión máx.: 25 mW
- Receiver category 2
- Alcance: 100 m en campo abierto
• Clase de aislamiento: 2
• Acción de tipo: 2B
• Clase de programa: Clase A
• T.ª para el ensayo con bola: 75 °C
• Protección en la entrada: disyuntor de 16 A
• Tensión y corriente declaradas para el ensayo de
emisión CEM: 230 V~ - 0,5 A
• Índice de protección: IP20 (caja), IP30
(caja empotrada)
• Resistencia a los choques: IK04
Entrada de forzado o de excepción
Sensor de luminosidad
16A 230 V~
abierto / 2300 W
cerrado / 1500 W
abierto / 400 W
cerrado / 300 W
abierto / 400 W
cerrado / 300 W
: 2,4 - 2,483 GHz
®
: versión igual o superior a 4.2
®
