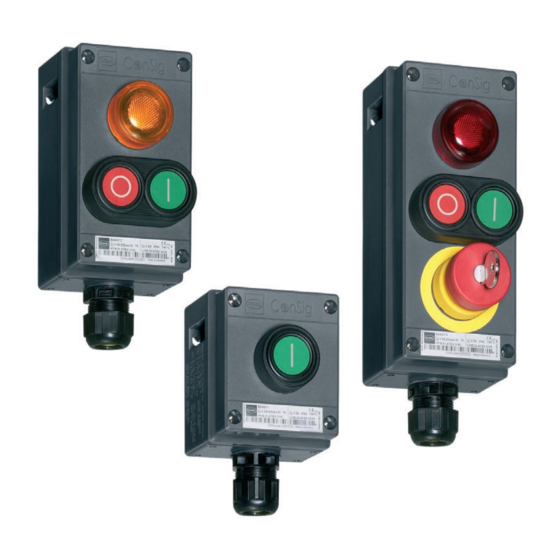

Unidades de mando y aviso
Serie ConSig 8040
Manual de instrucciones
Additional languages www.stahl-ex.com
ES
ES
ES
ES
ES
ES
ES
ES
ES
ES
ES
ES
ES
ES
ES
ES
ES
ES
ES
ES
ES
ES
ES
ES
ES
ES

Publicidad

Tabla de contenido
loading

Manuales relacionados para Stahl ConSig 8040 Serie

Resumen de contenidos para Stahl ConSig 8040 Serie

  • Página 1 Manual de instrucciones Additional languages www.stahl-ex.com Unidades de mando y aviso Serie ConSig 8040...

  • Página 2: Tabla De Contenido

    Puesta en servicio .....................10 Reparación, mantenimiento y eliminación de fallos ..........11 Accesorios y piezas de repuesto ..............12 Eliminación ......................12 Indicaciones generales Fabricante R. STAHL Schaltgeräte GmbH Am Bahnhof 30 74638 Waldenburg Alemania Tel.: +49 7942 943-0 Fax: +49 7942 943-4333 Internet: www.stahl-ex.com...

  • Página 3: Indicaciones Generales De Seguridad

    Conformidad con normas Las normas relevantes están alistadas en la declaración de conformidad CE y en el certificado IECEx Certificate of Conformity. Esos documentos pueden descargarse de nuestra página web www.stahl-ex.com. 130940 / 8040609300 Unidades de mando y aviso 2014-06-18·BA00·III·es·03...

  • Página 4: Función

    Función Función Los aparatos de instrucción y de aviso de la serie 8040 son materiales de servicio protegidos contra explosiones para montaje fijo, autorizados para el uso en atmósferas potencialmente explosivas de las zonas 1, 2 y 21, 22. Sirven para el control y la conexión en atmósferas potencialmente explosivas.
  • Página 5  Utilizando prensaestopas diferentes de las de R. STAHL Schaltgeräte GmbH, tome cuenta del grado de protección de estas. Caracteristicas técnicas de los componentes de R. STAHL Schaltgeräte GmbH : Datos técnicos Versión Tipo 8010 Señal luminosa...
  • Página 6 Datos técnicos Datos técnicos Versión Tipo 8208 Unidad de mando Certificaciones Global (IECEx) IECEx PTB 06.0032U Europa (ATEX) PTB 01 ATEX 1066 U Tensión de servicio máx. 550 V al conectar circuitos eléctricos de MSR: 8 ... 30 V CC Temperatura ambiental -60 ...

  • Página 7: Montaje

    Montaje Datos técnicos Versión Tipo 8008 Conmutador Certificaciones Global (IECEx) IECEx PTB 06.0010 U Europa (ATEX) PTB 00 ATEX 1111 U Tensión de servicio máx. 690 V CA Corriente de servicio de máx. 16 A referencia Temperatura ambiental T6 para 16 A: -55 ... +40 °C con clase de T5 para 16 A: -55 ...
  • Página 8 Montaje Esquemas de medidas (todas las medidas en mm[pulgadas]) - Reservado el derecho a cualquier modificación 80 [3,15] 80 [3,15] 97 [3,82] 80 [3,15] 72 [2,83] 70 [2,76] 70 [2,76] 11 [0,43] 11 [0,43] 04580E00 04579E00 04583E00 ConSig 8040/13 ConSig 8040/23 Combinación de aparatos ConSig 8040/11...

  • Página 9: Instalación

    Instalación Instalación  La instalación eléctrica debe realizarse en condiciones ambiente limpias y secas para evitar la acumulación de suciedad en el interior del aparato. Los aparatos únicamente deben abrirse para realizar los trabajos de instalación deberán volver a cerrarse cuidadosamente cuando finalicen estos trabajos. Prensaestopas Para la introducción de cables y líneas pueden utilizarse entradas de cable y prensaestopas...

  • Página 10: Puesta En Servicio

    Puesta en servicio Circuitos en seguridad intrinseca (SI): En los circuitos SI, sólo los cables aislados, cuya tensión de prueba es de al menos AC 500 V y cuya cualidad corresponde a al menos H05, pueden ser utilizadas. El diámetro de cada cable no debe ser inferior a 0,1 mm. Esta condición se aplica también a cada cable de los conductores a cables finos.

  • Página 11: Reparación, Mantenimiento Y Eliminación De Fallos

     Utilizar, por ejemplo, los tapones de cierre de la serie 8290 de R. STAHL para los orificios no utilizados en la envolvente, y los tapones de la serie 8161, también de R. STAHL, por ejemplo, para los prensaestopas no utilizados.

  • Página 12: Accesorios Y Piezas De Repuesto

    - Si hay daños en las envolventes, en los actuadores y en las juntas Accesorios y piezas de repuesto WARNUNG Utilice únicamente piezas de recambio y accesorios de origen de Fa. R. STAHL Schaltgeräte GmbH. Encontrará accesorios y piezas de recambio en la ficha técnica de nuestro sitio web: www.stahl-ex.com.
