Resumen de contenidos para Stahl 8570/11

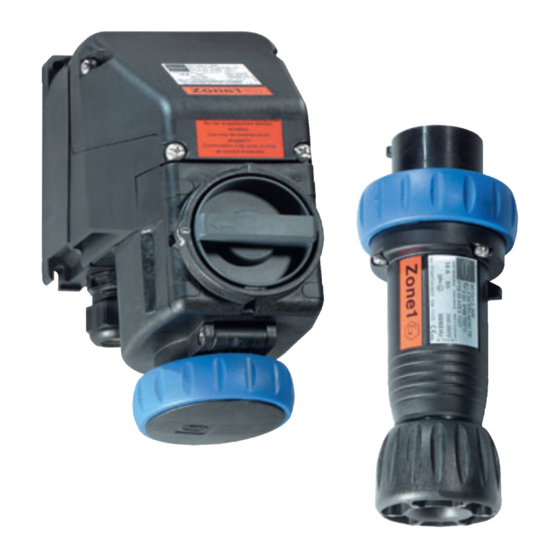

- Página 1 Manual de instrucciones Base mural, clavija > 8570/11 > 8570/12...
-
Página 2: Tabla De Contenido
Mantenimiento .....................13 Accesorios y repuestos ..................14 Certificado de examen de tipo (página 1) ............15 Declaración de conformidad ................16 Información general 2.1 Fabricante R. STAHL Schaltgeräte GmbH Am Bahnhof 30 D-74638 Waldenburg Teléfono: +49 7942 943-0 Fax: +49 7942 943-4333 Internet: www.stahl.de... -
Página 3: Indicaciones Generales De Seguridad
ADVERTENCIA ¡Tipo y origen del peligro! Posibles consecuencias Medidas para evitar el peligro. Siempre están marcadas con la palabra de señalización "ADVERTENCIA" y en parte con un símbolo específico del peligro concreto. 8570612300 Base mural, clavija S-BA-8570/11/12-03-es-30/08/2007 8570/11, 8570/12... -
Página 4: Conformidad Con Las Normas
Campo de aplicación previsto 3.3 Conformidad con las normas La base mural 8570/11 y la clavija 8570/12 cumplen las siguientes disposiciones y normas: Directiva 94/9/CE EN 50014, EN 50018, EN 50019, EN 50020, EN 50281-1-1 IEC 60079-0, IEC 60079-1, IEC 60079-7, IEC 60079-11, IEC 61241-1 EC 60947-3, IEC 60947-4-1, IEC 60309, IEC 60529 Campo de aplicación previsto... -
Página 5: Datos Técnicos
Datos técnicos Datos técnicos Toma de Corriente 8570/11 (16 A) Protección contra explosión E II 2 G EEx ed IIC T6 Protección contra explosión de gas E II 2 D IP 66 T80°C Protección contra explosión de polvo E II 2 G EEx ed [ia] IIC T6 Versión especial con... - Página 6 Tapa del compartimiento de bornes de la base mural: máx. 1,8 Nm Envolvente de la clavija: máx. 1,0 Nm Dibujos acotados (todas las medidas en mm) – sujetas a modificación 10338E00 10333E00 8570/11-3.. 8570/11-4.. y 8570/11-5.. Tipo 8570/12-3.. 43,5 16 A, 2 P + ¿ 8570/12-4..
- Página 7 250/440 - 265/460 rojo 11 h Color identificativo y disposición referida a la ranura de no intercambiabilidad para distintas tensiones y frecuencias conforme a IEC 60309-2 1) Principalmente para instalaciones en buques 8570612300 Base mural, clavija S-BA-8570/11/12-03-es-30/08/2007 8570/11, 8570/12...
-
Página 8: Transporte, Almacenamiento, Retirada
Asegure la retirada de todos los componentes de forma compatible con el medio ambiente de acuerdo con la normativa legal. Montaje 7.1 Montaje base mural tipo 8570/11-... Si se monta a la intemperie, dote a la envolvente con un tejadillo o una pared de protección. -
Página 9: Instalación
CE de tipo. El aislamiento del conductor debe llegar hasta el borne. Al quitar el aislamiento, no debe dañarse el conductor (p. ej., entalladura). Conecte por principio el conductor de protección. 8570612300 Base mural, clavija S-BA-8570/11/12-03-es-30/08/2007 8570/11, 8570/12... -
Página 10: Instalación Base Mural Tipo 8570
Instalación 8.1 Instalación base mural tipo 8570/11 En un mismo borne se pueden instalar dos conductores. En ese caso, ambos conductores deberán ser del mismo material y tener idéntica sección. Es posible conectar los conductores sin medidas preparatorias especiales. Dimensiones [mm]... - Página 11 Atornille la envolvente de la clavija (par de apriete: véase el capítulo 5 "Datos técnicos"). Introduzca a presión la junta de estanquidad en la envolvente de la clavija, coloque la arandela de compresión y enrosque el prensaestopas. 8570612300 Base mural, clavija S-BA-8570/11/12-03-es-30/08/2007 8570/11, 8570/12...
-
Página 12: Puesta En Servicio
La clavija se puede utilizar conjuntamente con los siguientes productos de la empresa R. STAHL: Base mural 8570/11, 8575/11, 8575/13, 7570/11 y 7575/11 Base de brida 8570/15 y 8575/15 Base de acoplamiento 8575/14 y 8575/16 La clavija encaja en bases industriales (según norma CEE). -
Página 13: Mantenimiento
Cuando se limpie en húmedo, use agua o producto limpiador suave, no abrasivo y que no arañe. No use jamás productos limpiadores agresivos ni tampoco disolventes. Evite la entrada de agua y de productos limpiadores en los contactos hembra. 8570612300 Base mural, clavija S-BA-8570/11/12-03-es-30/08/2007 8570/11, 8570/12... -
Página 14: Accesorios Y Repuestos
1 contacto de apertura, contacto de oro 8570803760 Capuchones de para clavija 16 A 3-polos 8570001140 protección no para versión de baja tensión 05365E00 para clavija 16 A 4-polos 8570002140 para clavija 16 A 5-polos 8570003140 Base mural, clavija 8570612300 8570/11, 8570/12 S-BA-8570/11/12-03-es-30/08/2007... -
Página 15: Certificado De Examen De Tipo
Certificado de examen de tipo (página 1) 13 Certificado de examen de tipo (página 1) 8570612300 Base mural, clavija S-BA-8570/11/12-03-es-30/08/2007 8570/11, 8570/12...
