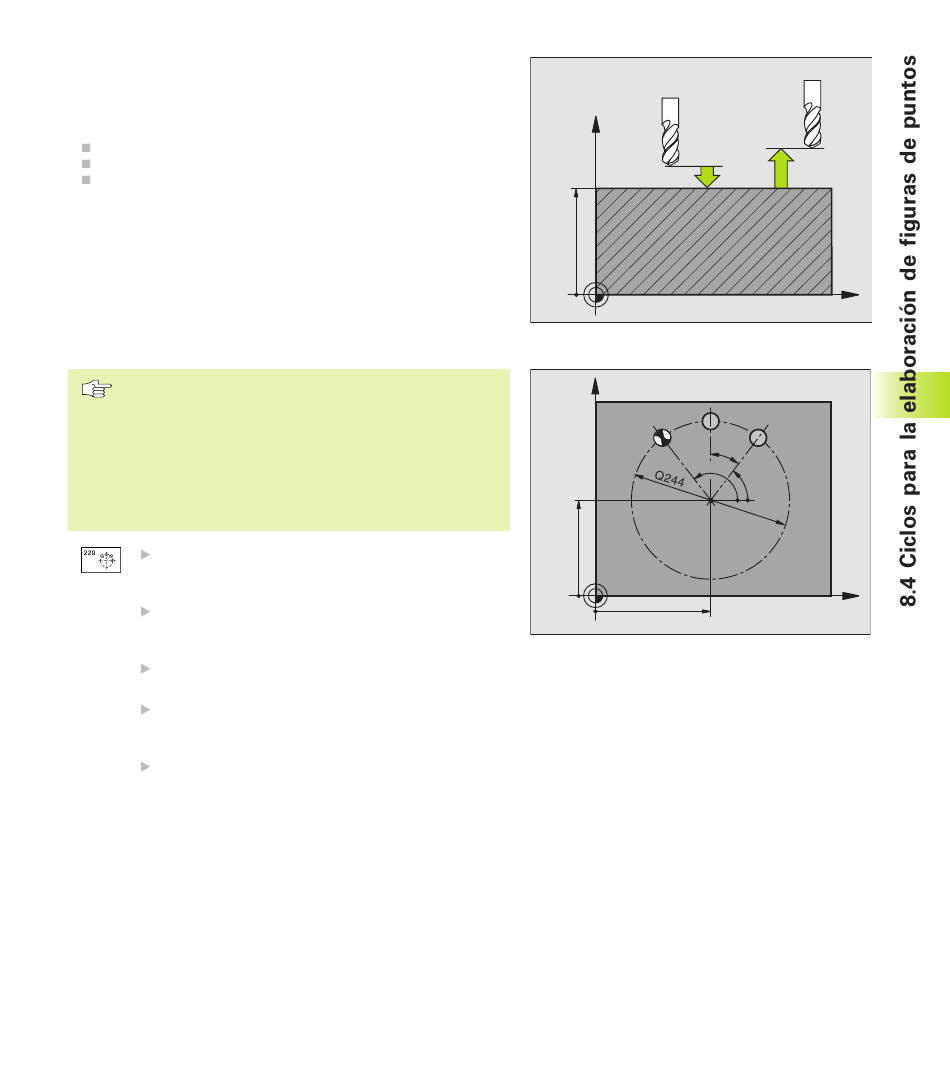

FIGURA DE PUNTOS SOBRE UN CIRCULO (ciclo 220)
1 El TNC posiciona la hta. en marcha rápida desde la posición actual
al punto de partida del primer mecanizado.
Secuencia:
Llegada a la 2ª DISTANCIA DE SEGURIDAD (eje de la hta.)
Llegada al punto inicial en el plano de mecanizado
Desplazamiento a la DISTANCIA DE SEGURIDAD sobre la
superficie de la pieza (eje del cabezal)
2 A partir de esta posición el TNC ejecuta el último ciclo de
mecanizado definido
3 A continuación el TNC posiciona la hta. según un movimiento
lineal sobre el punto de partida del siguiente mecanizado; para
ello la hta. se encuentra a la DISTANCIA DE SEGURIDAD (o 2ª
DISTANCIA DE SEGURIDAD)
4 Este proceso (1 a 3) se repite hasta que se han realizado todos los
mecanizados
Antes de la programación deberá tenerse en cuenta
El ciclo 220 se activa a partir de su definición DEF , es
decir el ciclo 220 llama automáticamente al último ciclo
de mecanizado definido.
Si se combina uno de los ciclos 200 a 215 con el ciclo
220 se activan la DISTANCIA DE SEGURIDAD, la
superficie de la pieza y la 2ª DISTANCIA DE SEGURIDAD
del ciclo 220.
CENTRO 1er eje Q216 (valor absoluto): Pto. central del
círculo teórico en el eje principal del plano de
mecanizado
CENTRO 2º eje Q217 (valor absoluto): Pto. central del
círculo teórico en el eje transversal del plano de
mecanizado
DIAMETRO DEL CIRCULO TEORICO Q244: Diámetro
del círculo teórico
ANGULO INICIAL Q245 (valor absoluto): Angulo entre
el eje principal del plano de mecanizado y el punto
inicial del primer mecanizado sobre el círculo teórico
ANGULO FINAL Q246 (valor absoluto): Angulo entre el
eje principal del plano de mecanizado y el punto final
del mecanizado sobre el círculo teórico; introducir el
ANGULO FINAL diferente al ANGULO INICIAL; si el
ANGULO FINAL es mayor al ANGULO INICIAL, la
dirección del mecanizado es en sentido antihorario, de
lo contrario el mecanizado es en sentido horario
TNC 310 de HEIDENHAIN
Z
Q203
Y
N = Q241
Q247
Q246
Q217
Q216
Q204
Q200
X
Q245
X
