12.7 Selección del sistema métrico
Con la función MOD CAMBIAR MM/PULG. se determina si el TNC
visualiza las coordenadas en mm o en pulgadas.
Sistema métrico: p.ej. X = 15,789 (mm) Función MOD CAMBIO
MM/PULG MM. Visualización con 3 posiciones detrás de la coma
Sistema en pulgadas: p.ej. X = 0,6216 (pulg.) Función MOD
CAMBIO MM/PULG PULG. Visualización con 4 posiciones detrás
de la coma
Esta función MOD también determina el sistema métrico cuando
se abre un programa nuevo.

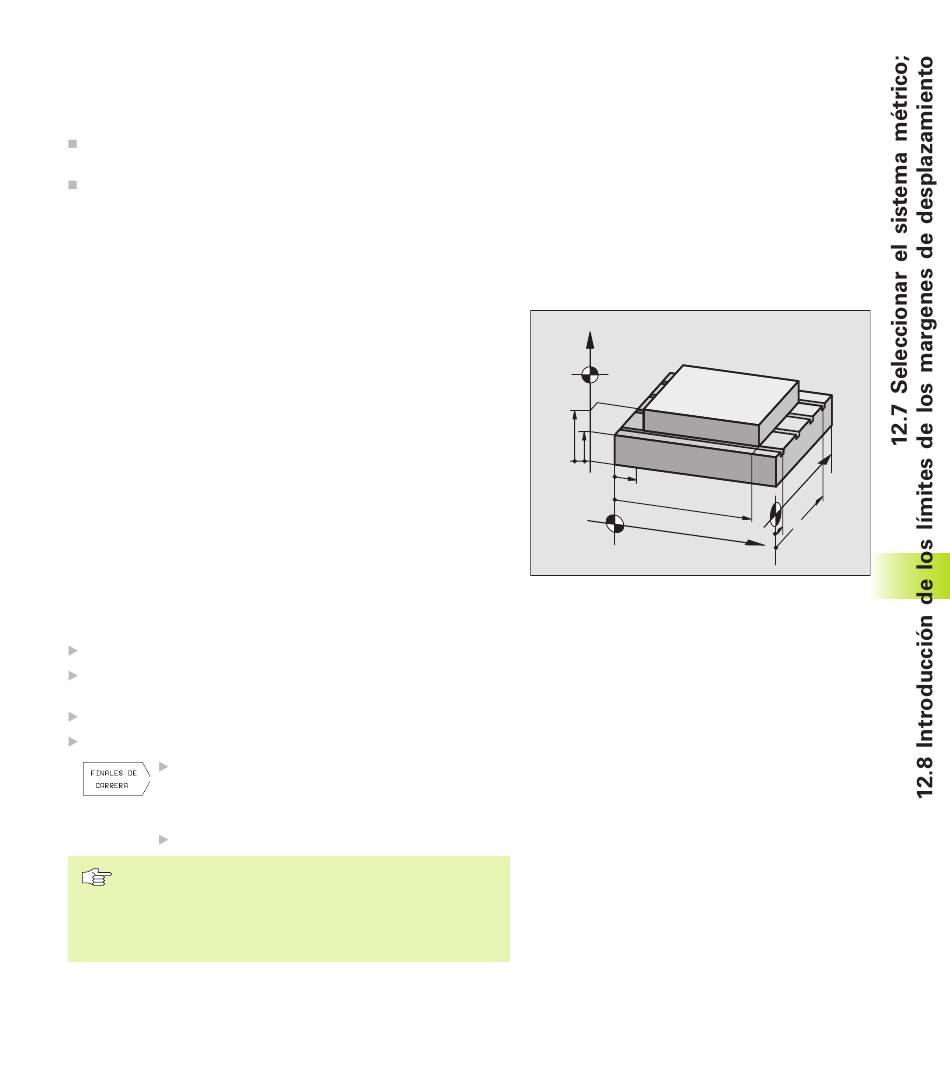

12.8 Introducción de los límites de
finales de carrera
Dentro del margen de los finales de carrera máximos se puede
delimitar el recorrido útil para los ejes de coordenadas.
Ejemplo de empleo: Asegurar el divisor óptico contra colisiones
El máximo margen de desplazamiento se delimita con los finales
de carrera. El verdadero recorrido útil se delimita con la función
MOD FINALES CARRERA: Para ello los valores máximos de los ejes
en dirección positiva y negativa se refieren al punto cero de la
máquina.
Mecanizado sin limitación del margen de desplazamiento
Para los ejes de coordenadas sin limitación del margen de
desplazamiento, se introduce el recorrido máximo del TNC(+/-
309999 mm) como LIMITACIONES.
Cálculo e introducción del margen de desplazamiento máximo
Seleccionar VISUALIZACION DE POSICIONES REF
Llegada a la posición final positiva y negativa deseada de los ejes
X, Y y Z
Anotar los valores con su signo
Seleccionar las funciones MOD: Pulsar la tecla MOD
Introducción de las limitaciones de los margenes
de desplazamiento: Pulsar la softkey LIMITACIONES
Introducir los valores anotados para los ejes como

LIMITACIONES

Anular la función MOD: Pulsar la tecla END
La corrección de radios de la hta. no se tiene en cuenta
en la limitación del margen de desplazamiento.
Después de sobrepasar los puntos de referencia, se
tienen en cuenta las limitaciones del margen de
desplazamiento y los finales de carrera de software.
TNC 310 de HEIDENHAIN
Z
Z
max
Z
min
X
m in
Y
Y
m a x
Y
X
m in
m a x
X
173
