ENLACES DEL ACELERADOR

!
Precaución:
Su sistema de crucero está diseñado con una cantidad de características de seguridad, pero ninguna de estas puede evi-
tar un enlace del acelerador enmarañado o atascado. Verifique con la mano dos veces el acelerador y presione el pedal
del acelerador para asegurarse que este funciona con normalidad y que no se atascará en una situación de aceleración
abierta
Determine el enlace del acelerador que sea más adecuado para su vehículo y un lugar adecuado para colocar el cable del servo-
motor y la ménsula del cable. Para hacer un enlace de confianza y seguro al acelerador, el equipo de control de velocidad de
crucero viene con un Perno Giratorio (artículo 5.5) y con una Terminal de Alambre de Cables (Artículo 5.25) para realizar la unión
del enlace del acelerador. El Perno Giratorio puede colocarse en la ménsula provista directamente al acelerador. La Terminal de
Alambre de Cables se ha desarrollado para que la conexión se haga en forma directa al cable del acelerador.
!
Precaución:

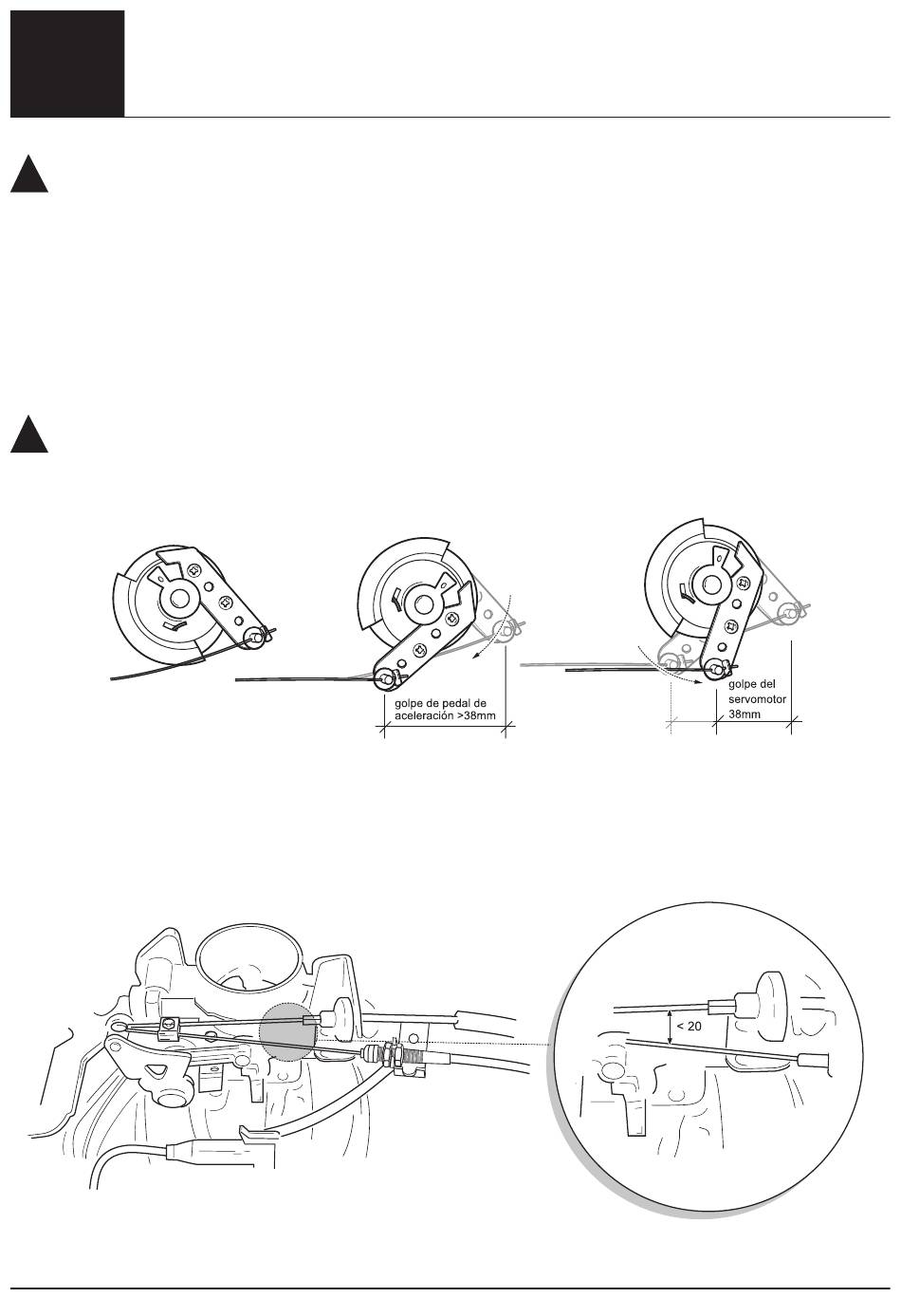

El desplazamiento del pedal de aceleración debe ser más largo que el del servomotor. Antes de hacer una conexión,
revise el desplazamiento del cable del acelerador desde la posición cerrada a abierta del acelerador (Fig. 5.1).
5.1
El cable del servomotor tiene un desplazamiento de 38 mm. La terminal de alambres del cable tiene un largo de 10 mm., la cual
debe incluirse cuando se revisa una distancia combinada de 48 mm. de recorrido libre junto con el cable del acelerador. Es
importante que el recorrido del cable sea de al menos 48 mm. cuando se utilice la Terminal de Alambres del Cable. El Cable del
Servomotor debe tirarse en línea recta o el ángulo del punto de unión deberá ser menor a 20 grados (Fig. 5.2).

5.2
