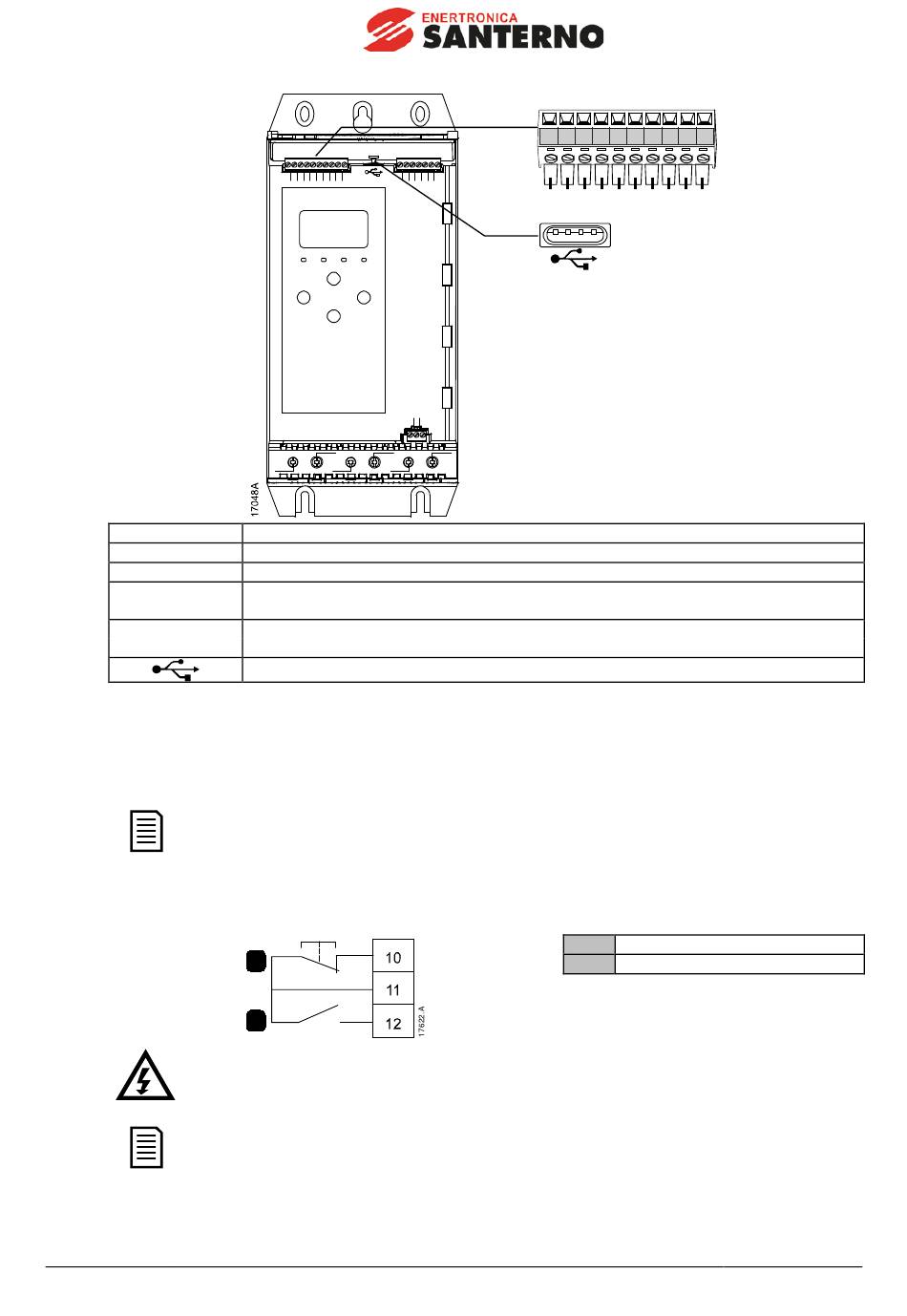

4.3.1
Terminales de entrada
B4, B5
10, 11
11, 12
13, 14
13, 15
4.3.2
Termistor del motor
Los termistores del motor se pueden conectar directamente al ASA 4.0 Advanced. El arrancador suave se disparará cuando la
resistencia del circuito del termistor sobrepase aproximadamente los 3,6 kΩ o baje de 20 Ω.
Los termistores deben estar cableados en serie. Para el circuito del termistor se debe utilizar cable apantallado y debe estar aislado
eléctricamente de tierra y de cualquier otra alimentación y circuitos de control.
NOTA
La entrada del termistor se deshabilita por defecto, pero se activa automáticamente cuando se detecta un termistor. Si los
termistores se han conectado previamente al ASA 4.0 Advanced pero ya no son necesarios, utilizar la función reinicio de
termistor para desactivar el termistor. Reinicio del Termistor se accede a través de las herramientas de configuración.
4.3.3
Arranque/Parada
El ASA 4.0 requiere control a dos cables.
ADVERTENCIA
Si la entrada de arranque está cerrada cuando se aplica tensión de control, el arrancador intentará arrancar.
Comprobar que la entrada de arranque/parada está abierta antes de aplicar la tensión de control.
NOTA
El ASA 4.0 Advanced sólo aceptará comandos desde las entradas de control si el parámetro 1A Fuente de comando está
ajustado en Entrada digital.
16/82
B4 B5 10 11 12 13 14 15 21 22
33 34 41 42 44 53 54
A3 A1 A2
1/L1
3/L2
2/T1
4/T2
6/T3
Entrada de termistor
Entrada de reinicio
Entrada de arranque/parada
Entrada programable A
(predeterminado = Disparo entrada (N/O))
Entrada programable B
(predeterminado = Disparo entrada (N/O))
Puerto USB
A
B
ASA 4.0 Advanced
B4 B5 10 11 12 13 14 15
5/L3
A
B
21 22
Reinicio
Arranque/Parada
