Instalación
PELIGRO:
RIESGO DE DESCARGA ELÉCTRICA
El módulo HX8320 puede trabajar con tensiones de hasta 150 Vdc. Especial cuidado se
debe tomar durante la instalación, que sólo se debe llevar a cabo por técnicos
calificados. No toque el cableado de campo con la base cuando esté en funcionamiento.
Instalación Eléctrica
Instalación del Módulo HX8300

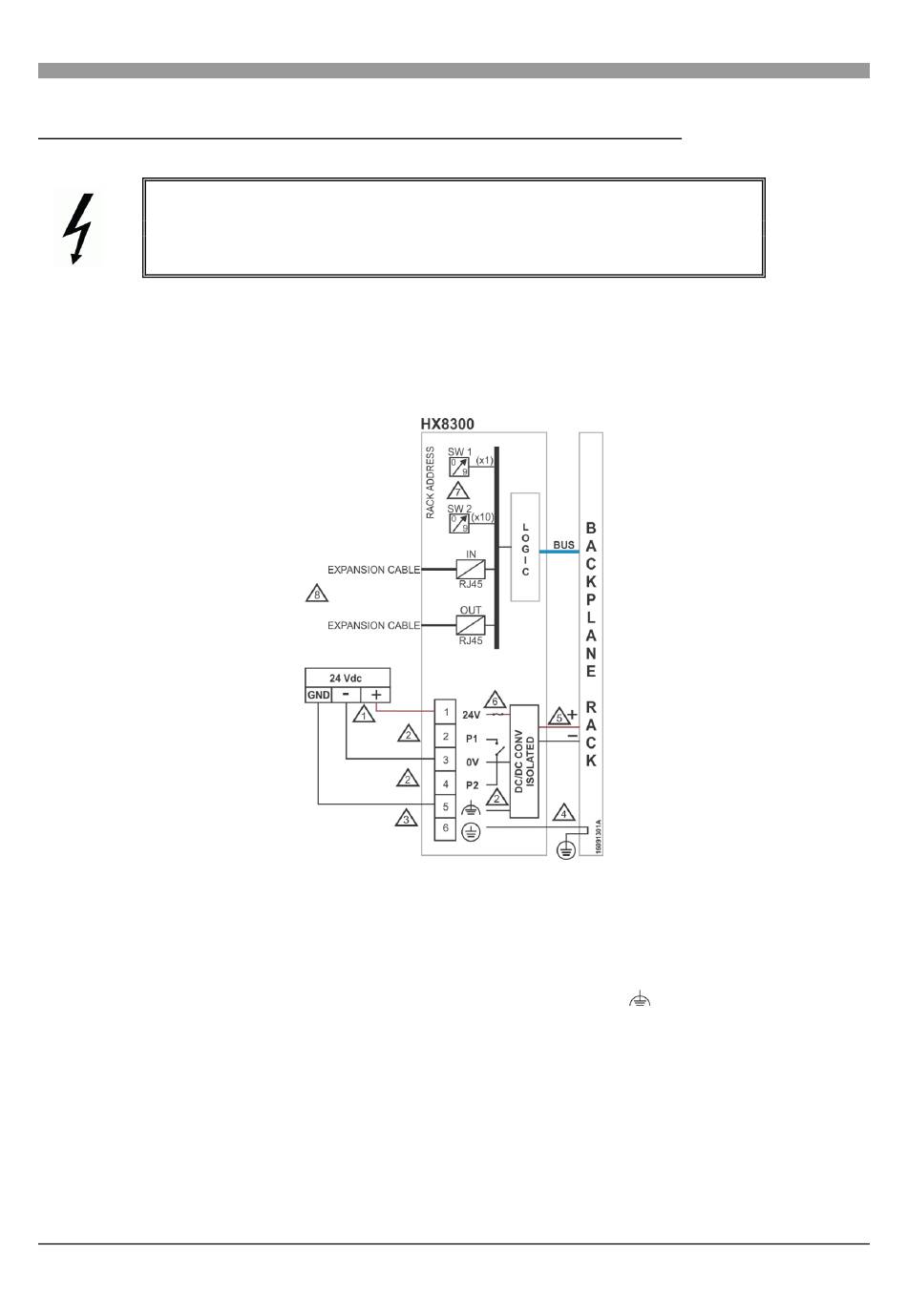

El diagrama a continuación muestra la instalación eléctrica del módulo HX8300. El módulo HX8300 se debe colocar en la
posición 0 ó 1 del bastidor de la serie Hadron Xtorm, dependiendo de la arquitectura elegida.
Notas del Diagrama:
1 – La fuente de alimentación se debe conectar a los terminales de 24 Vcc y 0 Vdc. Se recomienda el uso de cables de
2.5 mm ².
2 – Contacto seco NA indicativo de funcionamiento de la fuente, disponible a través de los conectores P1 y P2. El HX8300
se debe conectar a los módulos de entrada para el control de la operación de la fuente. El funcionamiento normal se indica
ante la activación del relé y, en consecuencia el cierre de los contactos.
3 – El aterramiento de la fuente de alimentación externa se debe conectar al terminal
de 2,5 mm ².
4 – El bastidor se conecta al tierra a través de la interconexión con la fuente de la Serie de Hadron Xtorm.
5 – El módulo HX8300 alimenta a los demás módulos a través de la conexión con el bastidor.
6 – Protección de entrada con fusible interno, accesible a través de la cubierta frontal del módulo.
7 – Clave de dirección de bastidor.
8 – Interfaz RJ45 de entrada y salida de la expansión de bus.
Altus S. A.
HX8300 y HX8320
Revisión: D
. Se recomienda el uso de cables
