Instrucciones de servicio
C 4000 Micro/Basic/Eco

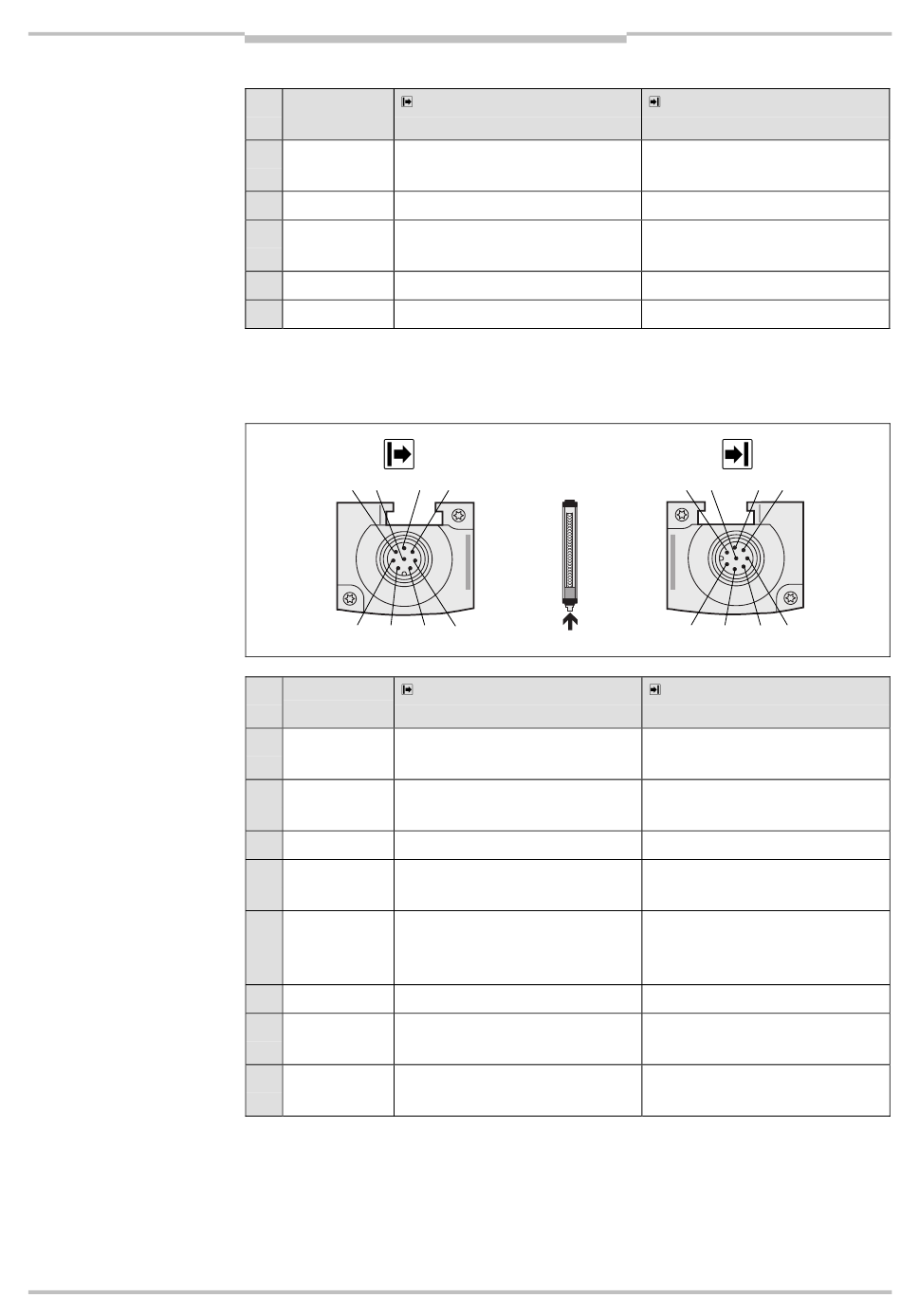

Tab. 10: Ocupación de pines
conexión del sistema C 4000
Eco (M12 × 4 + TF)
Fig. 20: Ocupación de pines
conexión del sistema
C 4000 Micro/Basic
(M12 × 7 + TF)
Tab. 11: Ocupación de pines
conexión del sistema
C 4000 Micro/Basic
(M12 × 7 + TF)
8 009 425/O855/29-04-05
Instalación eléctrica
Pin Color del
conductor
1 Marrón 24 V c.c. entrada (tensión de
alimentación)
2 Negro reservado
3 Azul 0 V c.c. (tensión de
alimentación)
4 Blanco reservado
5 Gris Tierra funcional
5.3 Conexión de sistema C 4000 Micro/Basic
(M12 × 7 + TF)
6 T F
7 1
Pin Color del
conductor
1 Blanco reservado
2 Marrón 24 V c.c. entrada (tensión de
alimentación)
3 Verde reservado
4 Amarillo reservado
5 Gris Entrada de test:
0 V: test externo activo
24 V: test externo inactivo
6 Rosa reservado
7 Azul 0 V c.c. (tensión de
alimentación)
TF Apantalla- Tierra funcional
miento
1)
En la conexión del receptor, los pines 3 y 4 están puenteados internamente.
© SICK AG • Industrial Safety Systems • Alemania • Reservados todos los derechos
Emisor
5 4
2 3
Emisor
Receptor
24 V c.c. entrada (tensión de
alimentación)
OSSD1 (salida de aviso 1)
0 V c.c. (tensión de
alimentación)
OSSD2 (salida de aviso 2)
Tierra funcional
1 T F 7 6
2 3 4 5
Receptor
Reset/Rearme o configuración
de conexión 2
24 V c.c. entrada (tensión de
alimentación)
Configuración de conexión 1
Chequeo externo de contactores
1)
(EDM)
OSSD1 (salida de aviso 1)
OSSD2 (salida de aviso 2)
0 V c.c. (tensión de
alimentación)
Tierra funcional
Capítulo 5
1)
31
