Sinopsis
1.2 Estructura de los Mobile Panels
Vista posterior e interfaces

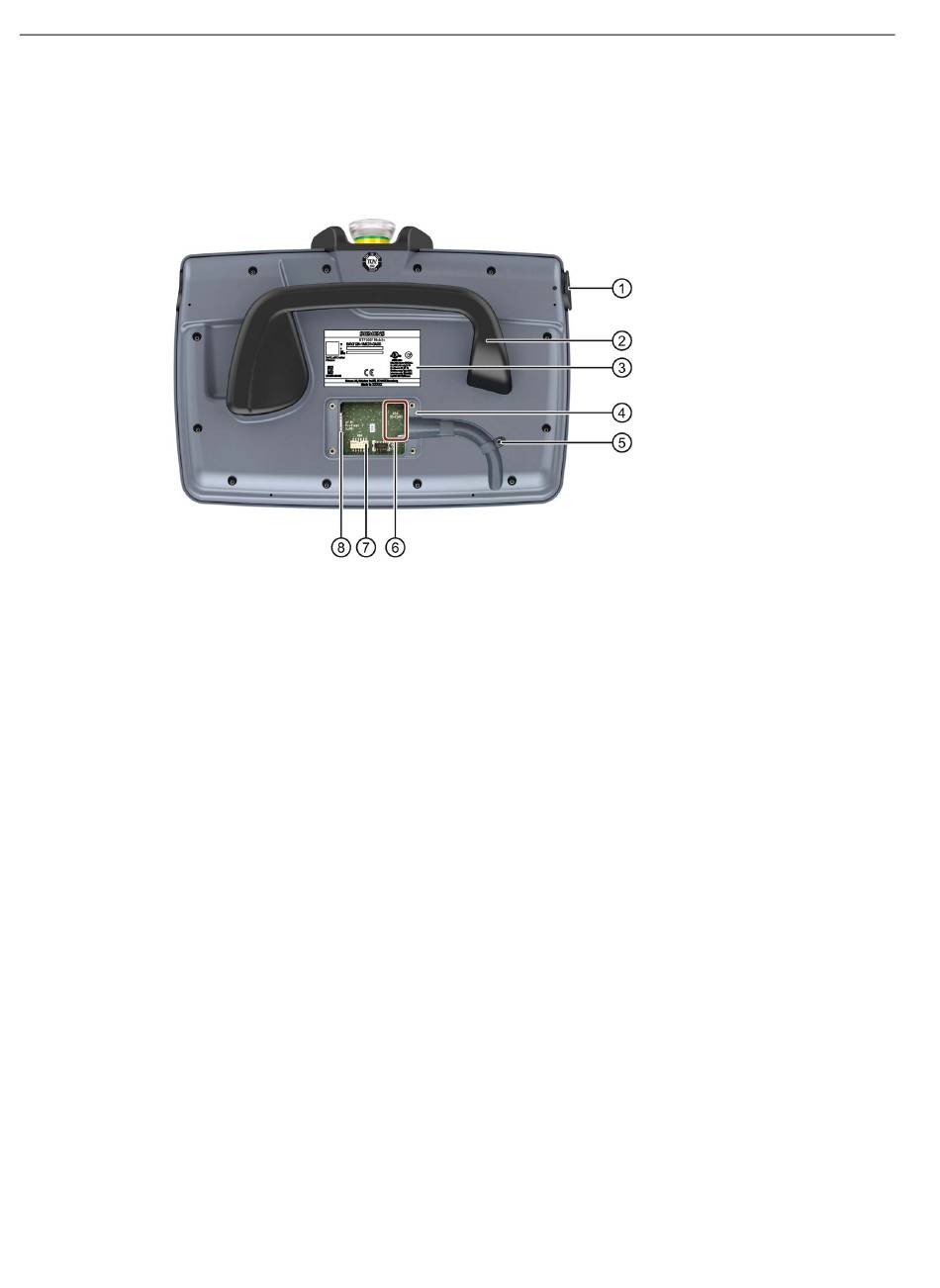

La siguiente figura muestra a modo de ejemplo la estructura del panel de operador de
seguridad positiva KTP900F Mobile. Los paneles de operador restantes del tipo KTP Mobile
tienen la misma estructura.
①
②
③
④
16
Interfaz USB con capuchón
Asa
Placa de características
Compartimento de conexiones
⑤
Casquillo roscado para tornillo de fijación del
inmovilizador del cable, no en el KTP400F Mobile
⑥
Slot para una tarjeta de memoria SD, no en el
KTP400F Mobile
⑦
Conector vertical de 12 pines para el cable de conexión
⑧
Conector hembra RJ45 PROFINET (LAN)
Instrucciones de servicio, 09/2018, A5E33877764-AC
Mobile Panels 2nd Generation
