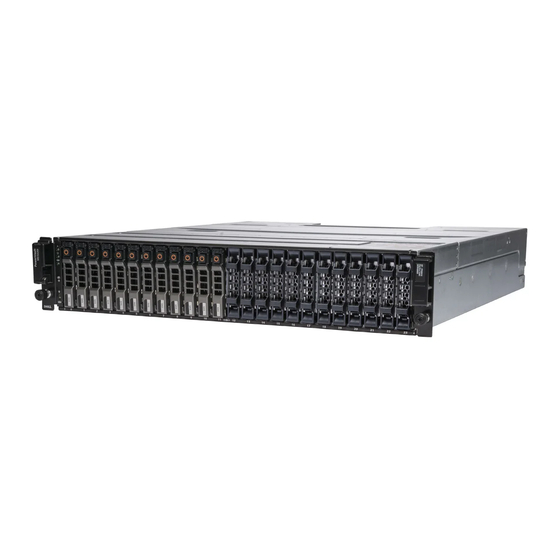

Dell PowerVault MD3200i Guía De Implementación
  1. Manuales
  2. Marcas
  3. Dell Manuales
  4. Servidores
  5. PowerVault MD3200i
  6. Guía de implementación
Dell PowerVault MD3200i Guía De Implementación

Dell PowerVault MD3200i Guía De Implementación

Ocultar thumbs Ver también para PowerVault MD3200i:
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
Matrices de almacenamiento
Dell PowerVault
MD3200i y MD3220i
Guía de implementación

Publicidad

Tabla de contenido
loading

Manuales relacionados para Dell PowerVault MD3200i

Resumen de contenidos para Dell PowerVault MD3200i

  • Página 1 Matrices de almacenamiento Dell PowerVault MD3200i y MD3220i Guía de implementación...
  • Página 2 Otras marcas y otros nombres comerciales pueden utilizarse en esta publicación para hacer referencia a las entidades que los poseen o a sus productos. Dell Inc. renuncia a cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos.

  • Página 3: Tabla De Contenido

    Contenido Introducción ..... . . Requisitos del sistema ....Requisitos de la estación de administración .
  • Página 4 Instalación del software PowerVault MD Storage ..... . . Instalación gráfica (recomendada) ..Instalación de consola .
  • Página 5 PowerVault MD Storage ... . . Cómo desinstalar el software Dell PowerVault MD Storage desde Windows ....
  • Página 6 Paso 5: Configuración de la autenticación CHAP en la matriz de almacenamiento (opcional) ..Configuración de la autenticación CHAP de destino en la matriz de almacenamiento ..Configuración de la autenticación CHAP mutua en la matriz de almacenamiento .

  • Página 7: Introducción

    Introducción Esta guía proporciona información acerca de la implementación de las matrices de almacenamiento MD Dell PowerVault MD3200i y Dell PowerVault PowerVault MD3220i. El proceso de implementación incluye: • Instalación del hardware • Instalación del software Modular Disk Storage Manager (MDSM) •...

  • Página 8: Introducción A Las Matrices De Almacenamiento

    NOTA: los hipervisores compatibles incluyen Microsoft Hyper-V, Citrix XenServer y VMware. Para obtener información acerca de las versiones compatibles, consulte la Matriz de compatibilidad en support.dell.com/manuals. • Permisos de administrador o equivalentes Introducción a las matrices de almacenamiento Una matriz de almacenamiento consta de varios componentes de hardware, como discos físicos, módulos de la controladora RAID, ventiladores y...
  • Página 9 RAID específico para cada grupo de discos y cada disco virtual de la matriz de almacenamiento. Para obtener más información acerca de cómo usar RAID y datos de administración en la solución de almacenamiento, consulte el Manual del propietario en support.dell.com/manuals. Introducción...
  • Página 10 Introducción...

  • Página 11: Instalación Del Hardware

    Sección de planificación del Manual del propietario: la sección de planificación proporciona información acerca de conceptos importantes que debe conocer antes de configurar la solución de almacenamiento. Consulte el Manual del propietario en support.dell.com/manuals. Planificación de la configuración de almacenamiento Antes de instalar la matriz de almacenamiento, tenga en cuenta lo siguiente: •...

  • Página 12: Conexión De La Matriz De Almacenamiento

    Conexión de la matriz de almacenamiento La matriz de almacenamiento está conectada a un host mediante dos módulos de la controladora RAID de intercambio directo. Los módulos de la controladora RAID se identifican como módulo 0 de la controladora RAID y módulo 1 de la controladora RAID.

  • Página 13: Configuraciones Redundantes Y No Redundantes

    Configuraciones redundantes y no redundantes Las configuraciones no redundantes son configuraciones que proporcionan una única ruta desde un host a la matriz de almacenamiento. Este tipo de configuración sólo se recomienda para el almacenamiento de datos no críticos. Un error de ruta de acceso debido a un cable defectuoso o extraído, una NIC defectuosa, o un módulo de controladora RAID defectuoso o quitado pueden provocar la pérdida del acceso de host al almacenamiento en la matriz de almacenamiento.
  • Página 14 En la Ilustración 2-1 se muestra una configuración de cableado no redundante para los módulos de la controladora RAID utilizando una única configuración de ruta de datos. Ilustración 2-1. Cuatro hosts conectados a una única controladora Servidor 1 Servidor 2 Servidor 3 Servidor 4 Matriz de almacenamiento...
  • Página 15 La Ilustración 2-2 muestra dos hosts conectados a una única matriz de almacenamiento. Ilustración 2-2. Dos hosts conectados a una única controladora Servidor 1 Servidor 2 Matriz de almacenamiento Red corporativa, pública o privada Instalación del hardware...
  • Página 16 La Ilustración 2-3 muestra ocho hosts independientes compatibles con una configuración de matriz de controladora dual con una única ruta de datos. Ilustración 2-3. Ocho hosts en una configuración de controladora doble Hasta 8 hosts Servidor 1 Servidor 3 Servidor 4 Servidor 8 Servidor 2 Matriz de...
  • Página 17 Configuración de datos de doble ruta En la Ilustración 2-4, el módulo de la controladora RAID tiene conectados directamente hasta cuatro servidores. Si el servidor host dispone de una segunda conexión Ethernet a la matriz, puede conectarse a los puertos iSCSI de la segunda controladora de la matriz.
  • Página 18 Ilustración 2-4. Cuatro hosts conectados a dos controladoras Servidor 1 Servidor 2 Servidor 3 Servidor 4 Matriz de almacenamiento Red corporativa, pública o privada Instalación del hardware...
  • Página 19 Ilustración 2-5. Cuatro hosts conectados en una configuración de controladora doble Servidor de cuatro nodos de clúster Matriz de almacenamiento Red corporativa, pública o privada Instalación del hardware...

  • Página 20: Configuraciones Conectadas Por Red

    Configuraciones conectadas por red También puede cablear los servidores de host a los puertos iSCSI del módulo de la controladora RAID a través de conmutadores estándar de sector Ethernet de 1GB. Una configuración iSCSI que utiliza conmutadores Ethernet se denomina habitualmente IP SAN. Si se utiliza una SAN IP, la matriz de almacenamiento PowerVault serie MD3200i puede admitir hasta 64 hosts a la vez.
  • Página 21 Ilustración 2-6. 64 servidores conectados a una única controladora Hasta 64 hosts Conmutador Matriz de almacenamiento Red corporativa, pública o privada Instalación del hardware...
  • Página 22 Ilustración 2-7. 64 servidores conectados a dos controladoras Hasta 64 hosts Conmutador Matriz de almacenamiento Red corporativa, pública o privada Instalación del hardware...

  • Página 23: Cableado De Gabinetes De Expansión Powervault Serie Md1200

    Utilice este procedimiento si el gabinete de expansión está conectado directamente y configurado en un adaptador PowerEdge RAID Controller (PERC) H800 Dell. Los datos de discos virtuales creados en un adaptador PERC H800 no se pueden migrar directamente a una matriz de almacenamiento PowerVault serie MD3200i o a un gabinete de expansión...
  • Página 24 Mediante PowerVault MDSM, actualice el firmware del módulo de la controladora RAID de la matriz de almacenamiento y NVSRAM con las últimas versiones disponibles en support.dell.com. Haga clic en Herramientas→ Actualizar firmware del módulo de la controladora RAID en la Ventana de Administración Enterprise (EMW).

  • Página 25: Ampliación Con Gabinetes De Expansión Powervault Serie Md1200 Previamente Configurados

    Al utilizar PowerVault MDSM, actualice el firmware del módulo de la controladora RAID y NVSRAM con las últimas versiones disponibles en support.dell.com. Desde la Ventana de Administración Enterprise (EMW). Haga clic en Herramientas→ Actualizar firmware del módulo de la controladora RAID.
  • Página 26 2 Detenga la actividad de E/S y apague todos los sistemas: Detenga la actividad de E/S en la matriz y apague los sistemas host afectados conectados a la matriz de almacenamiento. Apague la matriz de almacenamiento. Apague los gabinetes de expansión en el sistema afectado. 3 Cablee los gabinetes de expansión en la matriz de almacenamiento.
  • Página 27 5 Al utilizar PowerVault MDSM, actualice el firmware de gabinetes de expansión conectados si ha caducado: Desde EMW, seleccione el gabinete que desee actualizar e introduzca la Ventana Administración de matrices (AMW). Haga clic en Avanzado→ Mantenimiento→ Descargar→ Firmware de EMM. Seleccione Seleccionar todo para actualizar simultáneamente todos los gabinetes de expansión conectados.
  • Página 28 Instalación del hardware...

  • Página 29: Instalación Del Software Powervault

    Instalación del software PowerVault MD Storage El soporte de recursos de Dell PowerVault serie MD contiene el software y los controladores de los sistemas operativos Linux y Microsoft Windows. En la raíz del soporte hay un archivo readme.txt con información sobre los cambios en el software, actualizaciones, correcciones, parches y otros datos importantes para los sistemas operativos Linux y Windows.

  • Página 30: Instalación Gráfica (Recomendada)

    NOTA: si no se utiliza el Protocolo de configuración dinámica de host (DHCP), la configuración inicial de la estación de administración debe realizarse en la misma subred física que la matriz de almacenamiento. Además, durante la configuración inicial, debe configurarse al menos un adaptador de red en la misma subred IP que el puerto de administración predeterminado de la matriz de almacenamiento (192.168.128.101 o 192.168.128.102).
  • Página 31 • En un sistema operativo basado en Windows, haga clic en Inicio→ Dell→ Modular Disk Configuration Utility. • En un sistema operativo basado en Linux, haga doble clic en el icono Modular Disk Configuration Utility en el escritorio.

  • Página 32: Instalación De Consola

    Estos controladores y el firmware se encuentran disponibles en support.dell.com. Además, consulte la Matriz de compatibilidad en support.dell.com/manuals para obtener configuraciones adicionales o software necesarios para la matriz de almacenamiento específica.

  • Página 33: Actualización Del Software De Almacenamiento Md Powervault

    3 Una vez revisado el archivo custom_silent.properties para que refleje la instalación específica, ejecute el siguiente comando para comenzar la instalación silenciosa: mdss_install.exe –f <host_server_path>\ custom_silent.properties Para ejecutar la instalación silenciosa en un sistema Linux: NOTA: en sistemas operativos Red Hat Enterprise Linux 6, ejecute la siguiente secuencia de comandos desde el directorio raíz para instalar paquetes de requisitos previos: # md_prereq_install.sh...
  • Página 34 Instalación del software PowerVault MD Storage...

  • Página 35: Tareas Posteriores A La Instalación

    Tareas posteriores a la instalación Antes de utilizar la matriz de almacenamiento por primera vez, debe realizar una serie de tareas de configuración inicial en el orden que se indica. Estas tareas se realizan con el software MD Storage Manager (MDSM). NOTA: si no se utiliza el Protocolo de configuración dinámica de host (DHCP), la configuración inicial mediante la estación de administración debe realizarse en la...

  • Página 36: Hoja De Configuración De Iscsi

    Tabla 4-1. Terminología estándar utilizada para la configuración de iSCSI Término Definición Puerto de servidor host Puerto SCSI del servidor host que conecta el servidor a la matriz de almacenamiento. Iniciador iSCSI Software específico de iSCSI instalado en el servidor host que controla las comunicaciones entre el servidor host y la matriz de almacenamiento.

  • Página 37: Configuración De Ipv4

    Configuración de IPv4 Servidor host Secreto CHAP mutuo 192.168.128.101 (puerto de red de admin.) 192.168.131.101 (predet.: entrada 3) 192.168.131.101 (predet.: entrada 2) 192.168.131.101 (predet.: entrada 1) 192.168.130.101 (predet.: entrada 0) Secreto CHAP de destino PowerVault MD32xxi 192.168.130.102 (predet.: entrada 0) 192.168.131.102 (predet.: entrada 1) 192.168.131.101 (predet.: entrada 2) 192.168.128.102 (puerto de red de admin.)

  • Página 38: Configuración De Ipv6

    Configuración de IPv6 Servidor host CHAP mutuo CHAP de PowerVault MD32xxi destino Si necesita espacio adicional para más de un servidor host, utilice otra hoja. Puerto 1 de host iSCSI Puerto 2 de host iSCSI ___ . ___ . ___ . ___ ___ .
  • Página 39 Controladora iSCSI 0, Entrada 3 Dirección IP FE80 : 0000 : 0000 : 0000 : ____ : ____ : ____ : ____ Dirección IP 1 enrutable ____ : ____ : ____ : ____ : ____ : ____ : ____ : ____ ____ : ____ : ____...

  • Página 40: Configuración De Iscsi En La Matriz De Almacenamiento

    Configuración de iSCSI en la matriz de almacenamiento En las secciones siguientes se proporcionan instrucciones detalladas para configurar iSCSI en la matriz de almacenamiento. Sin embargo, antes de comenzar, es importante tener claro dónde se realiza cada uno de estos pasos en relación al entorno del servidor host o al entorno de la matriz de almacenamiento.

  • Página 41: Configuración Automática Mediante La Utilidad Modular Disk Configuration Utility

    Configuración automática mediante la utilidad Modular Disk Configuration Utility NOTA: si PowerVault MDCU no está instalada, puede instalarse desde el soporte de recursos PowerVault serie MD. La utilidad PowerVault MDCU proporciona un enfoque consolidado para configurar la red iSCSI de servidores host y de matrices de almacenamiento basadas en iSCSI mediante una interfaz guiada por un asistente.
  • Página 42 Esta tarea de configuración incluye, por lo general, los siguientes pasos: 1 Detecte las matrices de almacenamiento disponibles para configurarlas. 2 Seleccione una matriz de almacenamiento para configurarla. 3 Establezca un nombre y una contraseña para la matriz de almacenamiento. 4 Configure los protocolos y direcciones IP para los puertos de administración.
  • Página 43 Para Windows, haga clic en Inicio→ Todos los programas→ Dell→ Software MD Storage→ Modular Disk Configuration Utility. Para Linux, haga clic sobre el icono MDCU en el escritorio o vaya al directorio /opt/dell/mdstoragesoftware/mdconfigurationutility en una ventana de terminal y ejecute PowerVault MDCU.
  • Página 44 2 Haga clic en Siguiente para continuar. 3 Seleccione la tarea de configuración Configurar matriz de almacenamiento de disco modular y haga clic en Siguiente para continuar. 4 Seleccione el método por el cual la utilidad debería detectar las matrices de almacenamiento para configurarlas y haga clic en Siguiente.
  • Página 45 6 Introduzca el nombre de la matriz de almacenamiento y la contraseña. Si quiere asignar una nueva contraseña para la matriz, seleccione Establecer contraseña y después introduzca la nueva contraseña en los campos Contraseña nueva y Confirmar contraseña nueva. Haga clic en Siguiente para continuar.
  • Página 46 10 En la pantalla Resumen, revise la información que ha introducido para la matriz de almacenamiento. Haga clic en Aplicar para guardar los cambios en la matriz de almacenamiento. NOTA: para anular la configuración de la matriz de almacenamiento y para volver a seleccionar una matriz de almacenamiento para su configuración, haga clic en Cancelar matriz.
  • Página 47 Haga clic en Siguiente para seguir introduciendo información de inicio de sesión para otra controladora o haga clic en Aplicar para guardar la información de inicio de sesión. 17 En la pantalla Conectar a matrices adicionales, seleccione si quiere o no conectarse a otra matriz de almacenamiento.
  • Página 48 Si el host no tiene acceso a los puertos de administración de la matriz, seleccione el método Detectar por medio de puerto iSCSI (asumiendo que el host tenga acceso a los puertos host iSCSI de la matriz de almacenamiento) y haga clic en Siguiente. Continúe hasta el paso 5. 4 Siga las instrucciones en el paso 3 y en el paso 4 del apartado “Configuración de la matriz de almacenamiento mediante PowerVault MDCU”...
  • Página 49 Selección de puerto de origen para los puertos de host iSCSI Para establecer la comunicación de datos entre un host y una matriz de almacenamiento basada en iSCSI, el iniciador iSCSI del host debe configurarse para establecer sesiones iSCSI en los puertos de host iSCSI de la matriz de almacenamiento.

  • Página 50: Pasos Para El Establecimiento De Una Postconexión

    (hasta dos direcciones IP para las matrices de almacenamiento PowerVault MD3000i y hasta cuatro direcciones IP para las matrices de almacenamiento PowerVault MD3200i y MD3220i) establece una sesión iSCSI con cada controladora de matriz de almacenamiento y que la dirección IP de host se ha iniciado hasta un máximo de un puerto iSCSI por controladora.

  • Página 51: Pautas Para La Configuración De La Red Para Iscsi

    Pautas para la configuración de la red para iSCSI En esta sección se proporcionan pautas generales para configurar el entorno de red y las direcciones IP para su utilización con los puertos iSCSI del servidor host y la matriz de almacenamiento. Puede que su entorno de red requiera pasos adicionales o diferentes de los que aquí...
  • Página 52 Si utiliza una dirección IP estática: 1 En el Panel de control, seleccione Conexiones de red o Centro de redes y recursos compartidos y, a continuación, haga clic en Administrar conexiones de red. 2 Haga clic con el botón derecho del mouse en la conexión de red que desea configurar y seleccione Propiedades.

  • Página 53: Configuración De Un Host Linux

    5 En la ventana Servidor WINS TCP/IP , introduzca la dirección IP del servidor WINS y haga clic en Agregar. 6 Para permitir el uso del archivo Lmhosts con el fin de resolver nombres NetBIOS remotos, seleccione Habilitar la búsqueda de LMHOSTS. 7 Para especificar la ubicación del archivo que desea importar en el archivo Lmhosts, seleccione Importar LMHOSTS y, a continuación, seleccione el archivo en el cuadro de diálogo Abrir.
  • Página 54 Si utiliza una dirección IP estática (solo usuarios raíz): 1 Edite el archivo /etc/sysconfig/network del modo siguiente: NETWORKING=yes HOSTNAME=mymachine.mycompany.com GATEWAY=255.255.255.0 2 Edite el archivo de configuración para la conexión que desea configurar, bien /etc/sysconfig/network-scripts/ifcfg-ethX (para Red Hat Enterprise Linux), o bien /etc/sysconfig/network/ifcfg-eth-id-XX:XX:XX:XX:XX (para SUSE Enterprise Linux).

  • Página 55: Desinstalación Del Software Powervault Md Storage

    Microsoft Windows que no sean Microsoft Windows Server 2008: 1 En el Panel de control, haga doble clic en Agregar o quitar programas. 2 Seleccione el Dell MD32xxi Storage Software de la lista de programas. 3 Haga clic en Cambiar o quitar.

  • Página 56: Desinstalación Del Software Powervault Md Storage Desde Linux

    Storage Software. Si durante la instalación se utilizó otro directorio, vaya a dicho directorio antes de empezar el proceso de desinstalación. 2 Desde el directorio de instalación, abra el directorio Uninstall Dell MD Storage Software (Desinstalar software Dell MD Storage).

  • Página 57: A Apéndice: Configuración Manual De Iscsi

    Apéndice: Configuración manual de iSCSI En las secciones siguientes se proporcionan instrucciones detalladas para configurar iSCSI en la matriz de almacenamiento. Sin embargo, antes de empezar la configuración, es importante saber dónde se realiza cada paso en relación al entorno del servidor host o a la matriz de almacenamiento. En la Tabla A-1 siguiente se muestran todos los pasos específicos de configuración de iSCSI y dónde tiene lugar cada uno.

  • Página 58: Paso 1: Detección De La Matriz De Almacenamiento (Solo Administración Fuera De Banda)

    Paso 1: Detección de la matriz de almacenamiento (solo administración fuera de banda) Configuración predeterminada de los puertos de administración De manera predeterminada, los puertos de administración de la matriz de almacenamiento están definidos para el Protocolo de configuración dinámica de host (DHCP).

  • Página 59: Detección Automática De La Matriz De Almacenamiento

    Detección automática de la matriz de almacenamiento 1 Inicie MD Storage Manager (MDSM). Si esta es la primera matriz de almacenamiento a configurar, aparece la ventana Agregar nueva matriz de almacenamiento. 2 Seleccione Automático y haga clic en Aceptar. El proceso de detección puede tardar varios minutos en completarse. Si cierra la ventana de estado de detección antes de que haya finalizado el proceso de detección, el proceso se cancelará.
  • Página 60 Configurar alertas de correo almacenamiento, como la Dell Management electrónico Console (Consola de administración de Dell), Configurar alertas SNMP (mediante SNMP) cuando se degrada o falla un componente de la matriz de almacenamiento, o se produce una condición de entorno adversa.

  • Página 61: Paso 2: Configuración De Los Puertos Iscsi De La Matriz De Almacenamiento

    Paso 2: Configuración de los puertos iSCSI de la matriz de almacenamiento De manera predeterminada, los puertos iSCSI de la matriz de almacenamiento están definidos con los valores de IPv4 siguientes: Controller 0, Port 0: IP: 192.168.130.101 Subnet Mask: 255.255.255.0 Port: 3260 Controller 0, Port 1: IP: 192.168.131.101 Subnet Mask: 255.255.255.0 Port: 3260 Controller 0, Port 2: IP: 192.168.132.101...
  • Página 62 Cuando se hace clic en el botón Avanzado, se ofrecen las configuraciones siguientes (según la configuración específica): • Compatibilidad con LAN virtual (VLAN): una VLAN es una red de diferentes sistemas que se comportan como si estuvieran conectados a los mismos segmentos de una red de área local (LAN) y que utilizan los mismos conmutadores y enrutadores.

  • Página 63: Paso 3: Detección Del Destino Desde El Iniciador Iscsi

    Paso 3: Detección del destino desde el iniciador iSCSI En este paso se identifican los puertos iSCSI de la matriz de almacenamiento hacia el servidor host. Seleccione el conjunto de pasos de una de las secciones siguientes (Microsoft Windows o Linux) correspondiente a su sistema operativo.

  • Página 64: Inicie El Servicio De Iscsi: Sc Start Msiscsi

    6 Haga clic en Aceptar para salir del menú Avanzado y, a continuación, vuelva a hacer clic en Aceptar para salir de la pantalla Agregar portales de destino. 7 Para salir de la ficha Detección, haga clic en Aceptar. Si tiene previsto configurar la autenticación CHAP , no efectúe la detección en más de un puerto iSCSI en este momento.
  • Página 65 4 Edite las entradas siguientes en el archivo /etc/iscsi/iscsid.conf: Edite o compruebe que la línea node.startup = manual esté deshabilitada. Edite o compruebe que la línea node.startup = automatic esté habilitada. Esto habilitará el inicio automático del servicio al iniciar. Compruebe que el siguiente valor de tiempo de espera está...

  • Página 66: Paso 4: Configuración Del Acceso De Host

    Paso 4: Configuración del acceso de host En este paso se especifica qué servidores host accederán a los discos virtuales de la matriz de almacenamiento. Debe realizar este paso: • Antes de asignar discos virtuales a los servidores host • Cada vez que conecte servidores host nuevos a la matriz de almacenamiento 1 Inicie MDSM.

  • Página 67: Chap De Destino

    CHAP de destino En el CHAP de destino, la matriz de almacenamiento autentica todas las peticiones de acceso emitidas por los iniciadores iSCSI del servidor host a través de un secreto CHAP . Para establecer la autenticación CHAP de destino, debe introducir un secreto CHAP en la matriz de almacenamiento y, a continuación, configurar todos los iniciadores iSCSI del servidor host para que envíen ese secreto cada vez que intenten acceder a la matriz de...

  • Página 68: Paso 5: Configuración De La Autenticación Chap En La Matriz De Almacenamiento (Opcional)

    Tabla A-3. Definición de los tipos de CHAP Tipo de CHAP Descripción CHAP de destino Configura cuentas que los iniciadores iSCSI utilizan para conectarse a la matriz de almacenamiento de destino. Posteriormente, la matriz de almacenamiento de destino autentica el iniciador iSCSI. CHAP mutuo Aplicado junto con el CHAP de destino, el CHAP mutuo configura una cuenta que una matriz de almacenamiento de...
  • Página 69 Tabla A-4. Configuración CHAP Opción Descripción Ninguna Ésta es la selección predeterminada. Si sólo se selecciona Ninguna, la matriz de almacenamiento permite que un iniciador iSCSI inicie sesión sin tener que proporcionar ningún tipo de autenticación CHAP . Ninguna y La matriz de almacenamiento permite que un iniciador iSCSI CHAP inicie sesión con o sin autenticación CHAP.

  • Página 70: Configuración De La Autenticación Chap Mutua En La Matriz De Almacenamiento

    Configuración de la autenticación CHAP mutua en la matriz de almacenamiento El secreto del iniciador debe ser exclusivo para cada servidor host que se conecta a la matriz de almacenamiento y debe ser distinto del secreto CHAP del destino. Cambie la configuración de la autenticación del iniciador en la ventana Cambiar autenticación de destino.
  • Página 71 2 Si no utiliza la autenticación CHAP mutua, vaya al paso 4. 3 Si utiliza la autenticación CHAP mutua, haga clic en la ficha General y seleccione Secreto. En Introduzca un secreto seguro, especifique el secreto CHAP mutuo que ha introducido para la matriz de almacenamiento. 4 Haga clic en la ficha Detección.
  • Página 72 NOTA: si falla la conexión, compruebe que las direcciones IP se hayan introducido correctamente. Las direcciones de IP con errores de escritura dan lugar a problemas de conexión. Si utiliza la versión Core de Windows Server 2008 1 Defina los servicios de iniciador de iSCSI para que se inicien de forma automática (si no están definidos): sc \\<server_name>...
  • Página 73 2 Para establecer un nombre de usuario y una contraseña para la autenticación CHAP del iniciador por los destinos, edite las líneas siguientes: node.session.auth.username = <iscsi_initiator_username> node.session.auth.password = <CHAP_initiator_password> 3 Si utiliza la autenticación CHAP mutua, puede establecer el nombre de usuario y la contraseña para la autenticación CHAP de los destinos por el iniciador editando las líneas siguientes: node.session.auth.username_in=...
  • Página 74 7 La configuración final del archivo /etc/iscsi/iscsid.conf se debe parecer a esto: node.session.auth.authmethod = CHAP node.session.auth.username = iqn.2005- 03.com.redhat01.78b1b8cad821 node.session.auth.password = password_1 node.session.auth.username_in= iqn.1984- 05.com.dell:powervault.123456 node.session.auth.password_in = test1234567890 discovery.sendtargets.auth.authmethod = CHAP discovery.sendtargets.auth.username = iqn.2005- 03.com.redhat01.78b1b8cad821 discovery.sendtargets.auth.password = password_1 discovery.sendtargets.auth.username = iqn.1984- 05.com.dell:powervault.123456...

  • Página 75: Paso 7: Conexión A La Matriz De Almacenamiento De Destino Desde El Servidor Host

    7 Seleccione una: • Si no utiliza la autenticación CHAP, seleccione No Authentication (Sin autenticación). Vaya al paso 8. • Si utiliza la autenticación CHAP, introduzca el nombre de usuario y la contraseña de CHAP. Para habilitar el CHAP mutuo, seleccione e introduzca el nombre de usuario y la contraseña del CHAP mutuo.
  • Página 76 • Portal de destino: seleccione el puerto iSCSI de la controladora de la matriz de almacenamiento con el que desea conectar. • Resumen de datos y Resumen de encabezados: opcionalmente, puede indicar que se compile un resumen de datos o de información de encabezados durante la transmisión para ayudarle a solucionar los problemas del sistema.
  • Página 77 3 Inicie sesión en el destino: iscsicli PersistentLoginTarget <Target_Name> <Report_To_PNP> <Target_Portal_Address> <TCP_Port_Number_Of_Target_Portal> * * * <Login_Flags> * * * * * <Username> <Password> <Authtype> * <Mapping_Count> donde – <Nombre_de_destino> es el nombre del destino como aparece en la lista de destinos. Utilice el comando iscsicli ListTargets para visualizar la lista de destinos.
  • Página 78 Por ejemplo, el comando de inicio de sesión puede tener el aspecto siguiente: iscsicli PersistentLoginTarget iqn.1984- 05.com.dell:powervault.6001372000ffe3332xx0000046 72edf2 3260 T 192.168.130.101 * * * 0x2 * * * * * Para ver las sesiones activas en el destino, utilice el comando siguiente: iscsicli SessionList Para admitir la conmutación tras error en la controladora de la matriz de...

  • Página 79: Paso 8: Configuración De La Administración En Banda (Opcional)

    IP que los puertos host de PowerVault MD32xxi. 1 Establezca una sesión iSCSI para la matriz de almacenamiento RAID PowerVault MD3200i. 2 Reinicie el servicio SMagent. 3 Inicie MDSM. Si esta es la primera matriz de almacenamiento a configurar para administración, aparece la ventana Agregar nueva matriz de...
  • Página 80 Apéndice: Configuración manual de iSCSI...

  • Página 81: B Apéndice: Uso Del Servicio De Nombres De Almacenamiento De Internet

    Apéndice: Uso del Servicio de nombres de almacenamiento de Internet El servidor del Servicio de nombres de almacenamiento de Internet (iSNS), compatible sólo con entornos iSCSI de Microsoft Windows, elimina la necesidad de configurar manualmente cada una de las matrices de almacenamiento con una lista específica de iniciadores y direcciones IP de destino.
  • Página 82 Apéndice: Uso del Servicio de nombres de almacenamiento de Internet...

  • Página 83: C Apéndice: Equilibrio De Carga

    Apéndice: Equilibrio de carga Directiva de equilibrio de carga Los controladores multirruta seleccionan la ruta de E/S a un disco virtual a través de un módulo de controladora RAID específico. Cuando el controlador multirruta recibe una nueva E/S para procesar, el controlador busca una ruta al módulo de controladora RAID actual que posee el disco virtual.

  • Página 84: Menor Profundidad De Cola Con Subconjunto

    Menor profundidad de cola con subconjunto La directiva de menor profundidad de cola con subconjunto también se conoce como directiva de menor actividad de E/Ss o menos solicitudes. Esta directiva dirige la siguiente solicitud de E/S a la ruta de datos que tenga menos solicitudes de E/S pendientes a la cola.

  • Página 85: Aumento De La Amplitud De Banda Con Varias Sesiones Iscsi

    El controlador de migración tras error multirruta que Dell proporciona para la matriz de almacenamiento serie MD3200i se puede utilizar para configurar la matriz de almacenamiento de modo que se utilicen todos los puertos para acceso simultáneo de E/S.
  • Página 86 En la Ilustración C-1 se muestra cómo configurar el iniciador para aprovechar al máximo las funciones de equilibrio de carga del controlador de migración tras error multirruta. Ilustración C-1. Configuración del iniciador Direcciones IP Host If1: IP_Addr_If1 Servidor host If2: IP_Addr_If2 Controladora 0 de MD32xxi P0: IP_Addr_C0_P0 P1: IP_Addr_C0_P1...
  • Página 87 Se han configurado dos sesiones con una conexión TCP del host a cada controladora (una sesión por puerto), para un total de cuatro sesiones. El controlador de migración tras error multirruta equilibra el acceso de E/S en las sesiones a los puertos de la misma controladora. En una configuración dúplex, con discos virtuales en cada controladora, la creación de sesiones mediante los puertos de datos iSCSI de las dos controladoras aumenta la amplitud de banda y proporciona equilibrio de carga.
  • Página 88 Apéndice: Equilibrio de carga...

  • Página 89: Apéndice: Cómo Detener E Iniciar Servicios Iscsi En Linux

    Apéndice: cómo detener e iniciar servicios iSCSI en Linux Para detener manualmente los servicios iSCSI en Linux, se deben realizar determinados pasos para mantener el procesamiento paralelo entre la matriz de almacenamiento y el servidor host. 1 Detenga toda la actividad de E/S. 2 Desmonte todos los sistemas de archivos correlacionados.
  • Página 90 Apéndice: cómo detener e iniciar servicios iSCSI en Linux...
