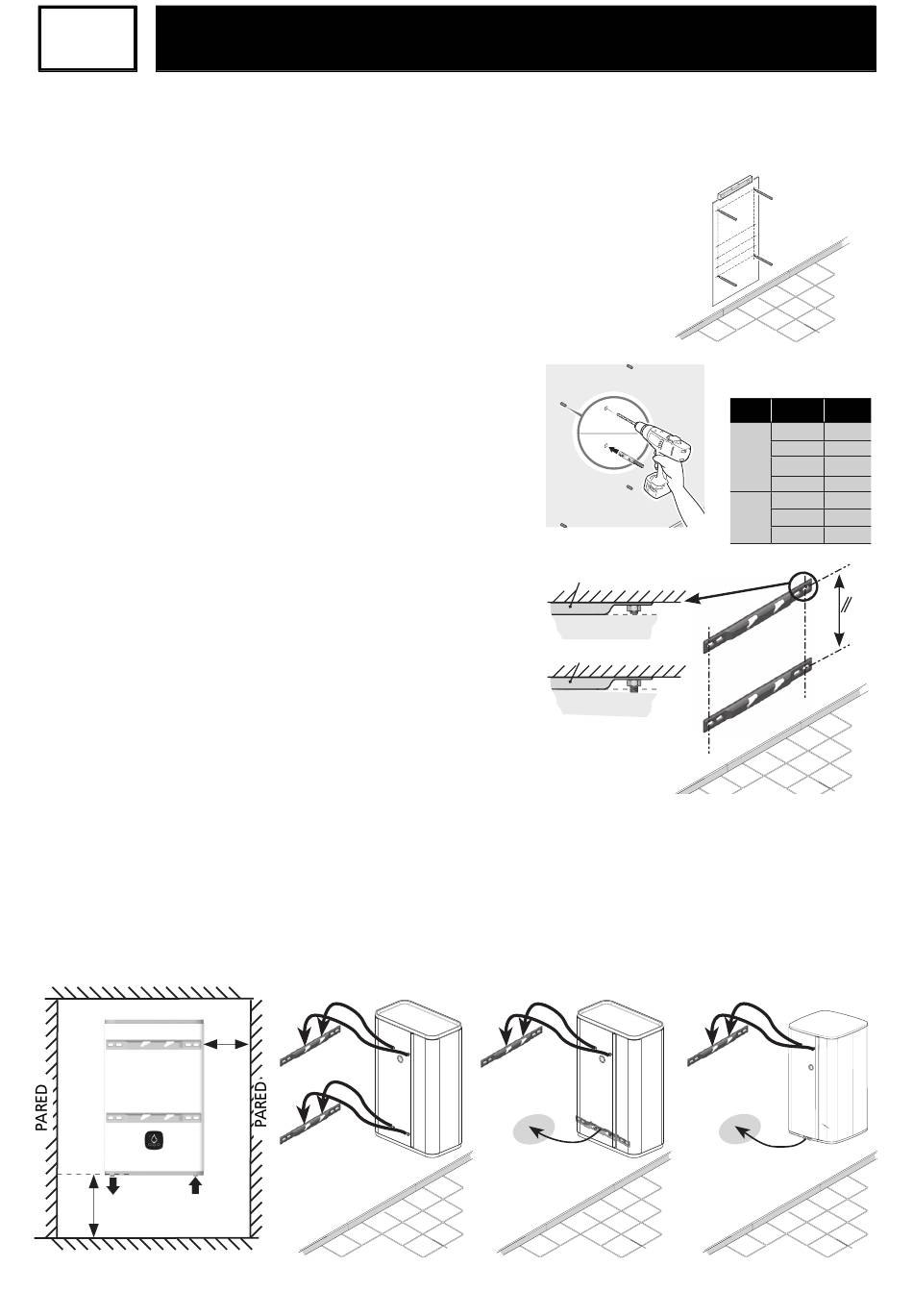

Manual de instalación: Esquema de montaje general
2. Cómo instalar el calentador de agua
2.1 Calentador de agua vertical de pared:
Calentadores planos y cuadrados
Coloque la plantilla de taladros impresa en el embalaje sobre
la superficie de la pared y realice las marcas correspondientes
al modelo del calentador de agua, teniendo en cuenta
los espacios mínimos que hay que respetar alrededor del
calentador de agua (consulte el esquema A).
Taladre la pared y coloque fijaciones de 10 mm de
diámetro (Ø) adaptadas al tipo de pared (placa de yeso,
hormigón, ladrillo).
Atención: La pared debe poder resistir el peso del
calentador de agua lleno.
Fije firmemente los estribos (en el caso de los equipos con
capacidad de 25/40/65/80 l) o un solo estribo (en el caso
de los equipos con capacidad de 75/100/150 l) y compruebe
las distancias entre ejes de los estribos con un metro. Los
elementos utilizados para la fijación no deberán superar la
superficie de apoyo del calentador de agua.
NOTA: En el caso de los modelos de 25/40/65/80 l, si la
resistencia de la pared es suficiente, es posible realizar la
fijación mediante un único estribo en la parte superior. Para
garantizar una correcta sujeción, coloque el estribo inferior
en los enganches del calentador de agua, con las aberturas
orientadas hacia abajo. El estribo inferior sirve de tope,
apoyándose en la pared sin atornillar (esquemas C o D).
Levante y coloque el calentador de agua apoyado en los estribos, asegurándose de que los
enganches queden situados por encima de los estribos.
Baje el calentador hasta que los enganches queden debidamente fijados en las ranuras.
Cuando los enganches estén
un esfuerzo considerable.
Esquema A
TECHO
400 mm
SUELO
La salida de agua caliente debe encontrarse en la parte izquierda
18
del calentador.
acoplados, no será posible mover el calentador de agua a los lados sin hacer
Esquema B
20 mm
mín.
Estribo
Calentador
de agua
Estribo
Calentador
de agua
Esquema C
Contacto
área
encen-
on
dido
Pesos de referencia
del calentador de
agua lleno
Gama Capacidad Peso
25 l
40 l
Plano
65 l 100 kg
80 l 120 kg
75 l 105 kg
Cua-
100 l 135 kg
drado
150 l 200 kg
Pared
SÍ
Pared
NO
Esquema D
Contacto
área
on
encen-
dido
on
45 kg
70 kg
encendido
on
encen-
on
dido
