Instalación
Conexión de un cable de interfaz serie (para bibliotecas de cinta)
Conexión de un cable de alimentación
Terminador SCSI
Unidad de cinta
(sin
terminación )
Dispositivo SCSI
(terminación
desactivada)
Controlador SCSI
(terminación activada)

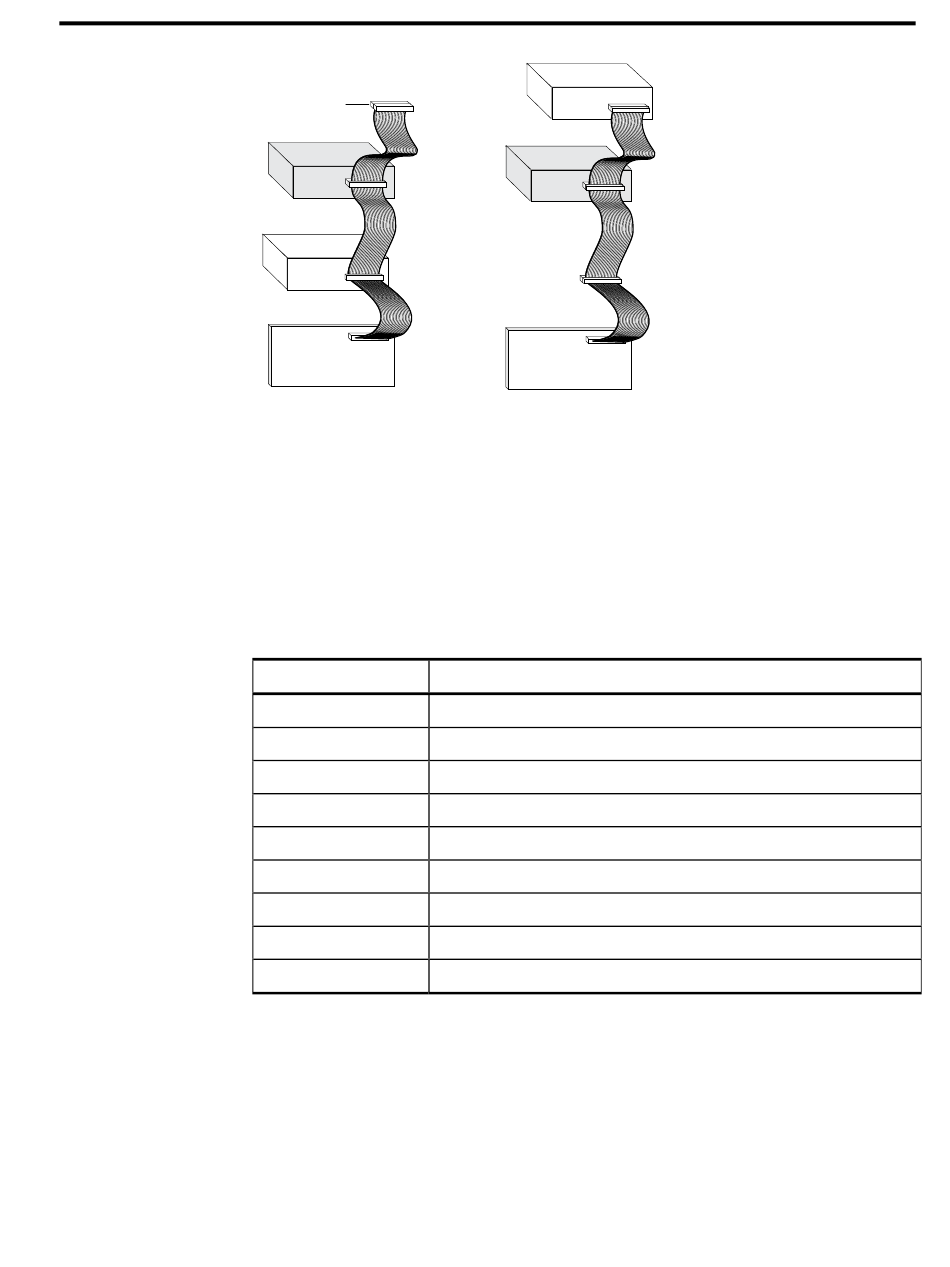

Figura 6. Dos ejemplos de terminación SCSI para la unidad Viper 200 interna
La unidad Viper 200 incluye una interfaz serie RS-422 para bibliotecas de cinta. El
conector de interfaz serie RS-422 se encuentra en el lado inferior izquierdo de la
parte posterior de la unidad, como se ilustra en la Figura 5.
Las descripciones de las patillas del conector de interfaz serie en la unidad SCSI
paralela se indican en la tabla siguiente. Entre centros de patillas en este conector
hay 2 mm de distancia.
Números de patillas Descripción
1 a 8
9
10
11
12
13
14
15
16
Enchufe un cable de alimentación de cuatro patillas en el conector de alimentación
de la parte posterior de la unidad. En la Figura 5 de la página 24 se muestra la
ubicación del conector de alimentación.
El conector de alimentación de 4 patillas recomendado para la unidad Viper 200
interna es de alojamiento AMP 1-48024-0 con patillas AMP 60617-1 o equivalente.
Dispositivo SCSI
(terminación
activada)
Unidad de cinta
(sin
terminación )
Controlador SCSI
(terminación activada)
Reservadas (no usar)
Lib RXD-P (entrada)
TIERRA
Lib RXD-N (entrada)
TIERRA
Lib TXD-P (salida)
TIERRA
Lib TXD-N (salida)
TIERRA
25
