Operación y mantenimiento
Caso 2: El cartucho está cargado y asentado y la cinta está enhebrada
Siga estos pasos si el cartucho está cargado y asentado y la cinta está completa o
parcialmente enhebrada en la unidad. Necesita un destornillador de paleta pequeño
y una llave hexagonal de 1,5 mm. La Figura 18 muestra los componentes
principales del mecanismo de la unidad a los que se hace referencia en el texto de
abajo.
Nota.
No toque ninguna parte del mecanismo de la unidad, salvo los
componentes especificados en las instrucciones. Tenga especial cuidado
de no tocar los cabezales de la cinta. Los elementos magnetoresistivos en
dichos cabezales pueden dañarse fácilmente con electrostática.
Tornillo sinfín
Sistema de cabezales

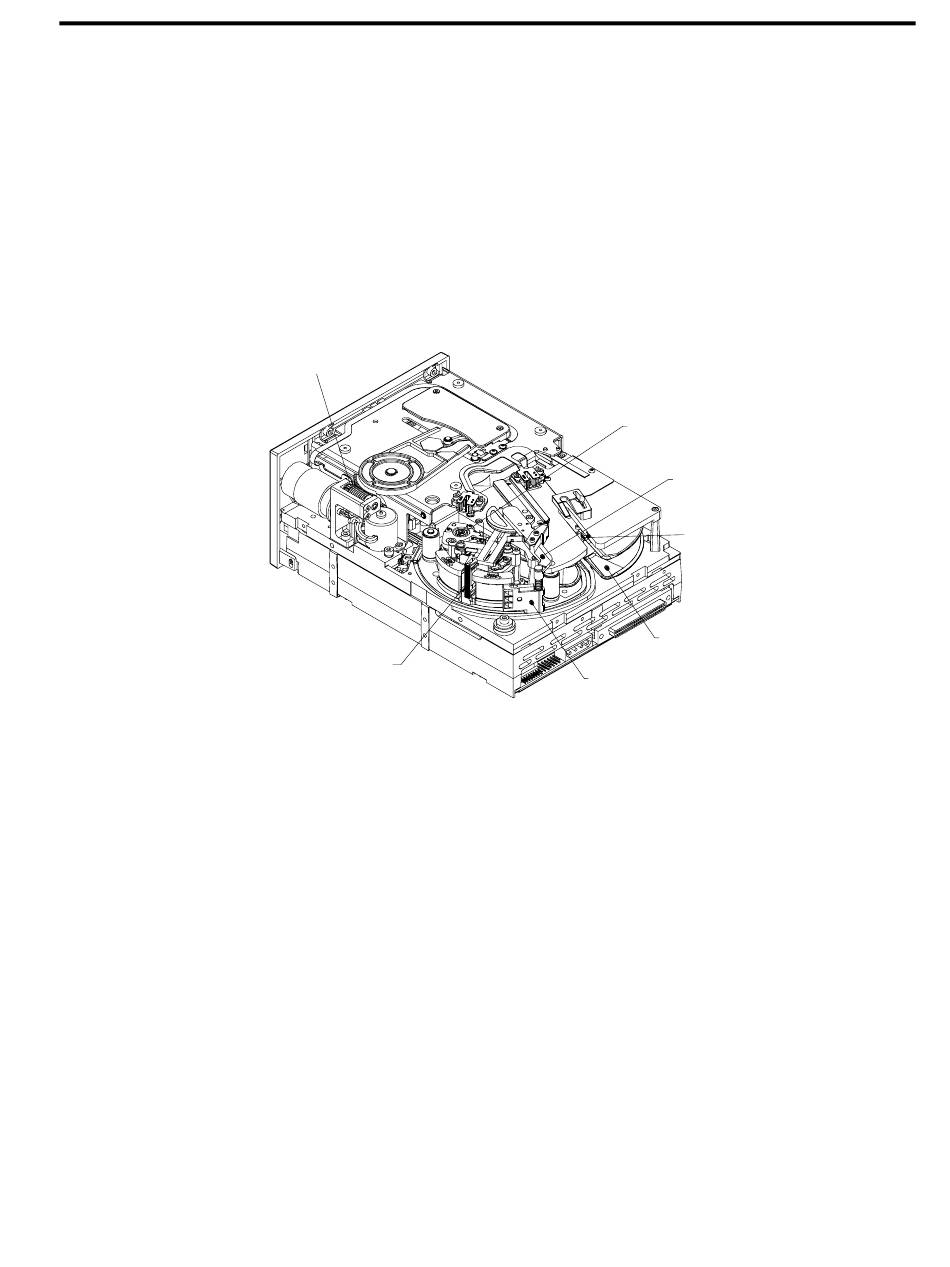

Figura 18. Diagrama de la unidad Viper 200 con los componentes principales utilizados
en el retiro manual de un cartucho (no hay cartucho de cinta en la unidad)
1. Asegúrese de que el sistema de cabezales esté en la posición baja girando el
tornillo de avance (vea Figura 19) en sentido de las agujas del reloj con el
destornillador de paleta. Esto es necesario para evitar que el brazo de carga
toque el sistema de cabezales cuando se desplace nuevamente hacia el
cartucho.
Tornillo de avance
Brazo de carga
Ranura en
el chasis de
la unidad
Carrete y bobina
de recepción de cinta
Sistema de
toma de cinta
45
