Operación y mantenimiento
7. Coloque la unidad con el lado izquierdo hacia arriba. Rote el brazo de carga
hasta que el sistema de toma de cinta no toque el carrete.
Precaución: Tenga un cuidado especial para no tocar los cabezales de la cinta.
Los elementos magnetoresistivos en dichos cabezales pueden
dañarse fácilmente con electrostática.
8. Tense la cinta nuevamente con la llave hexagonal de 1,5 mm, como se
describe en el paso 4 anterior.
9. Empuje suavemente el sistema de toma de cinta hacia el cartucho, como se
muestra en la Figura 21.

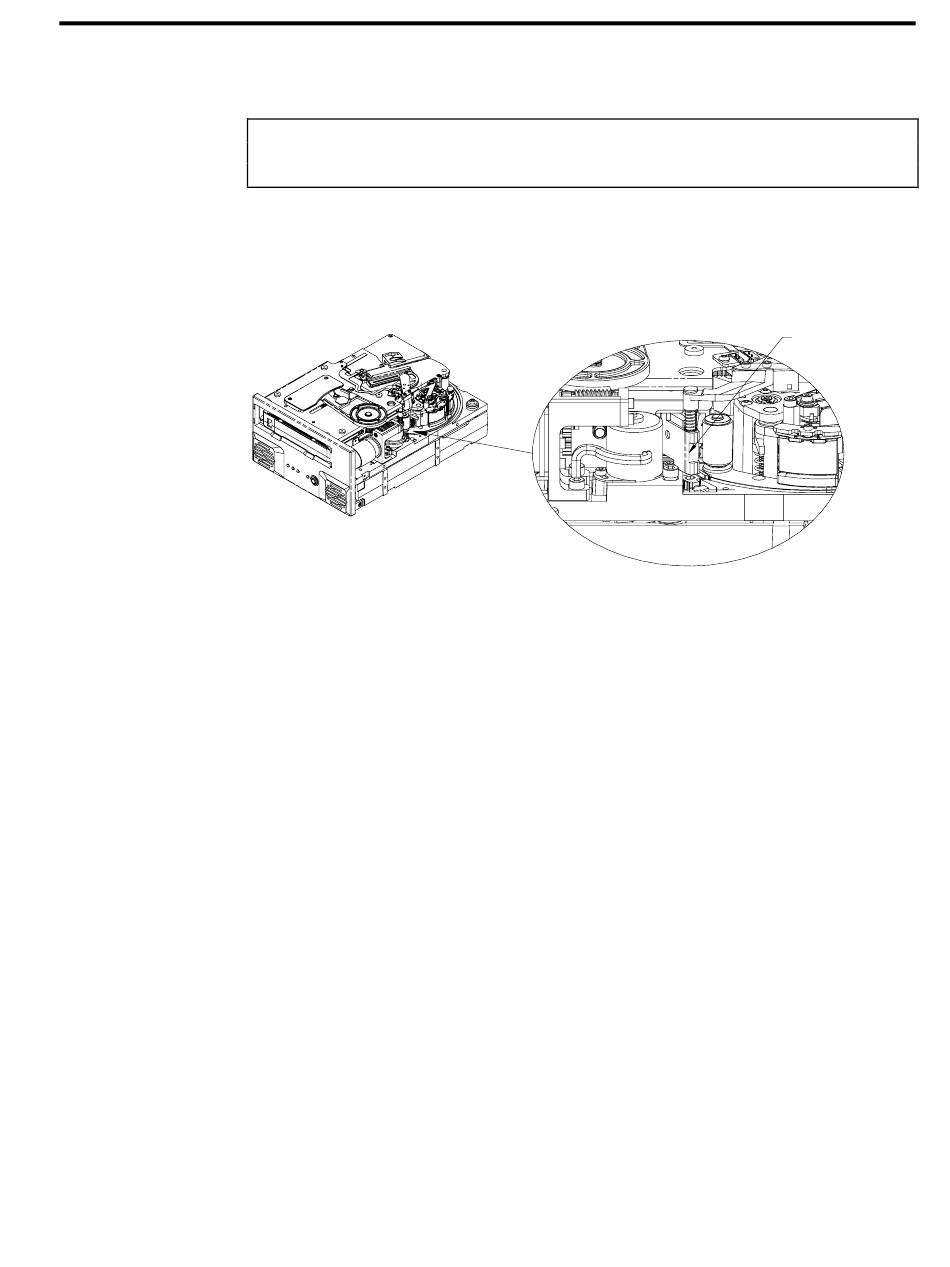

Figura 21. Diagrama de la parte inferior de la unidad Viper 200 con el sistema de toma
de cinta cerca del cartucho
10. Cuando la patilla de cabecera de cinta y el sistema de toma de cinta lleguen al
cartucho, empuje suavemente el sistema de toma de cinta hacia el frente del
cartucho. Use el sistema de toma de cinta para empujar la patilla de cabecera
de cinta suavemente en el cartucho hasta que se asiente en su lugar (se debe
escuchar un clic).
11. Con un destornillador de paleta, gire la pista inferior blanca hacia el frente de la
unidad para destrabar la patilla de cabecera de cinta.
12. Después de que el sistema de toma de cinta haya liberado la patilla de
cabecera de cinta, haga a un costado el brazo de carga.
13. Con un destornillador de paleta gire el tornillo sinfín en sentido contrario a las
agujas del reloj (hacia la izquierda). La Figura 22 ilustra la ubicación del tornillo
sinfín. Así gradualmente se desplazará hacia arriba el elevador del cartucho y
hará que el cartucho se deslice parcialmente hacia afuera de la unidad.
47
Sistema de
toma de cinta
