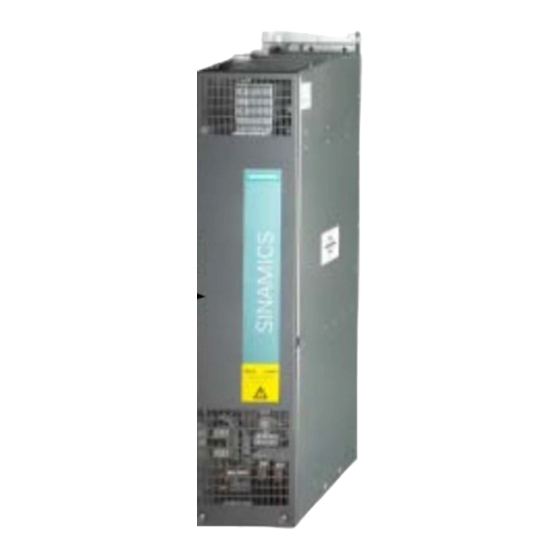

Siemens SINAMICS G130 Instrucciones De Servicio
Siemens SINAMICS G130 Instrucciones De Servicio

Siemens SINAMICS G130 Instrucciones De Servicio

Ocultar thumbs Ver también para SINAMICS G130:

Publicidad

Enlaces rápidos

SINAMICS G130
Braking Module/Resistencia de freno
Instrucciones de servicio · 03/2013
SINAMICS
s

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Siemens SINAMICS G130

  • Página 1 SINAMICS G130 Braking Module/Resistencia de freno Instrucciones de servicio · 03/2013 SINAMICS...
  • Página 3: Braking Module/Resistencia De Freno

    ___________________ Braking Module/Resistencia de freno Consignas de seguridad ___________________ Generalidades ___________________ Instalación mecánica SINAMICS ___________________ Conexión SINAMICS G130 ___________________ Braking Module/Resistencia de Mantenimiento freno ___________________ Datos técnicos Instrucciones de servicio Versión de la parte de regulación V4.6 03/2013 A5E00386877A...
  • Página 4 Considere lo siguiente: ADVERTENCIA Los productos de Siemens sólo deberán usarse para los casos de aplicación previstos en el catálogo y la documentación técnica asociada. De usarse productos y componentes de terceros, éstos deberán haber sido recomendados u homologados por Siemens. El funcionamiento correcto y seguro de los productos exige que su transporte, almacenamiento, instalación, montaje, manejo y mantenimiento hayan sido realizados de forma...
  • Página 5: Tabla De Contenido

    Índice Consignas de seguridad ..........................5 Advertencias ..........................5 Consignas de seguridad y aplicación ....................6 Dispositivos sensibles a descargas electrostáticas (ESD) ............7 Generalidades ............................9 Braking Module ..........................9 Resistencia de freno ........................11 Instalación mecánica ..........................13 Generalidades..........................13 Vista general de Braking Modules ....................14 Montaje del Braking Module ......................17 3.3.1 Montaje del Braking Module en un Power Module de tamaño FX ..........17...
  • Página 6 Índice Braking Module/Resistencia de freno Instrucciones de servicio, 03/2013, A5E00386877A...
  • Página 7: Consignas De Seguridad

    Consignas de seguridad Advertencias ADVERTENCIA Tensión eléctrica peligrosa Al utilizar equipos eléctricos es inevitable que determinadas piezas de éstos estén sometidas a una tensión peligrosa. En caso de no observar las advertencias, se pueden producir graves lesiones físicas o daños materiales. Solo deberá...
  • Página 8: Consignas De Seguridad Y Aplicación

    Nota Soporte por parte de los centros de servicio técnico Siemens Se recomienda acudir y solicitar los servicios de los centros de servicio técnico Siemens competentes a la hora de realizar operaciones de planificación, montaje, puesta en marcha y servicio técnico.
  • Página 9: Dispositivos Sensibles A Descargas Electrostáticas (Esd)

    Consignas de seguridad 1.3 Dispositivos sensibles a descargas electrostáticas (ESD) Dispositivos sensibles a descargas electrostáticas (ESD) PRECAUCIÓN Componentes sensibles a descargas electrostáticas El presente equipo contiene componentes sensibles a descargas electrostáticas. Estos dispositivos pueden destruirse fácilmente si no se manipulan con el debido cuidado. Si, a pesar de todo, necesita trabajar con módulos electrónicos, observe las siguientes instrucciones: ...
  • Página 10 Consignas de seguridad 1.3 Dispositivos sensibles a descargas electrostáticas (ESD) Braking Module/Resistencia de freno Instrucciones de servicio, 03/2013, A5E00386877A...
  • Página 11: Generalidades

    Generalidades Braking Module Descripción Se necesita un Braking Module (y una resistencia de freno externa) si el accionamiento se debe frenar esporádicamente o si se debe detener selectivamente (p. ej.: en caso de una parada de emergencia de la categoría 1). El Braking Module contiene el sistema electrónico de potencia y su correspondiente circuitería de excitación.
  • Página 12 Generalidades 2.1 Braking Module Power Module Potencia Braking Module Potencia asignada Resistencia de freno asignada del correspondiente del Braking adecuada Power Module Module Tensión de red 3 AC 500 – 600 V 6SL3310-1GF31-8AAx 110 kW 6SL3300-1AF32-5AA0 50 kW 6SL3000-1BF32-5AA0 6SL3310-1GF32-2AAx 132 kW 6SL3300-1AF32-5AA0 50 kW...
  • Página 13: 2.2 Resistencia De Freno

    Generalidades 2.2 Resistencia de freno Resistencia de freno Descripción En convertidores sin capacidad de regeneración, la energía de la cadena cinemática que se produce en régimen generador se devuelve al circuito intermedio y allí se disipa por medio de resistencias de freno. La resistencia de freno se conecta al Braking Module.
  • Página 14 Generalidades 2.2 Resistencia de freno Braking Module/Resistencia de freno Instrucciones de servicio, 03/2013, A5E00386877A...
  • Página 15: Instalación Mecánica

    Instalación mecánica Generalidades ADVERTENCIA Personal cualificado El funcionamiento seguro de los equipos presupone su montaje y puesta en marcha correctos por personal cualificado y en cumplimiento de las advertencias contenidas en estas instrucciones de servicio. En particular, se tienen que observar las normas de instalación y seguridad, tanto generales como nacionales, para la ejecución de trabajos en instalaciones de fuerza (p.
  • Página 16: Vista General De Braking Modules

    Instalación mecánica 3.2 Vista general de Braking Modules Vista general de Braking Modules Braking Module para tamaño FX Figura 3-1 Braking Module para Power Module tamaño FX Nota Conexión común para R1 y DCPA En este Braking Module las interfaces R1 y DCPA disponen de una conexión común. Braking Module/Resistencia de freno Instrucciones de servicio, 03/2013, A5E00386877A...
  • Página 17: Braking Module Para Tamaño Gx

    Instalación mecánica 3.2 Vista general de Braking Modules Braking Module para tamaño GX Figura 3-2 Braking Module para Power Module tamaño GX Nota Conexión común para R1 y DCPA En este Braking Module las interfaces R1 y DCPA disponen de una conexión común. Braking Module/Resistencia de freno Instrucciones de servicio, 03/2013, A5E00386877A...
  • Página 18 Instalación mecánica 3.2 Vista general de Braking Modules Braking Module para tamaño HX/JX Figura 3-3 Braking Module para Power Module tamaño HX/JX Braking Module/Resistencia de freno Instrucciones de servicio, 03/2013, A5E00386877A...
  • Página 19: Montaje Del Braking Module

    Instalación mecánica 3.3 Montaje del Braking Module Montaje del Braking Module 3.3.1 Montaje del Braking Module en un Power Module de tamaño FX Figura 3-4 Montaje del Braking Module en un Power Module de tamaño FX: pasos 1 - 3 Braking Module/Resistencia de freno Instrucciones de servicio, 03/2013, A5E00386877A...
  • Página 20 Instalación mecánica 3.3 Montaje del Braking Module Figura 3-5 Montaje del Braking Module en un Power Module de tamaño FX: pasos 4 - 7 Montaje del Braking Module Las numeraciones de los pasos de montaje corresponden a los números que aparecen en las figuras.
  • Página 21 Instalación mecánica 3.3 Montaje del Braking Module 6. Fije la barra adaptadora a la conexión DCNA con una tuerca de modo que la barra no pueda girarse. Para ello, la barra adaptadora lleva un pequeño perno que debe quedar en la parte inferior de la conexión DCNA. 7.
  • Página 22: Montaje Del Braking Module En Un Power Module De Tamaño Gx

    Instalación mecánica 3.3 Montaje del Braking Module 3.3.2 Montaje del Braking Module en un Power Module de tamaño GX Figura 3-6 Montaje del Braking Module en un Power Module de tamaño GX: pasos 1 - 3 Braking Module/Resistencia de freno Instrucciones de servicio, 03/2013, A5E00386877A...
  • Página 23 Instalación mecánica 3.3 Montaje del Braking Module Figura 3-7 Montaje del Braking Module en un Power Module de tamaño GX: pasos 4 - 6 Montaje del Braking Module Las numeraciones de los pasos de montaje corresponden a los números que aparecen en las figuras.
  • Página 24: Montaje Del Braking Module En Un Power Module De Tamaño Hx

    Instalación mecánica 3.3 Montaje del Braking Module 5. Coloque el Braking Module en el lugar de la cubierta y fíjelo con los 3 tornillos del paso 4. 6. Fije el cable de conexión con el circuito intermedio con 2 tornillos (conexión del Braking Module) y 2 tuercas (conexión del circuito intermedio).
  • Página 25: Montaje Del Braking Module En Un Power Module De Tamaño Jx

    Instalación mecánica 3.3 Montaje del Braking Module Montaje del Braking Module Las numeraciones de los pasos de montaje corresponden a los números que aparecen en la figura. 1. Coloque el Braking Module. 2. Enrosque 4 tornillos de fijación para sujetar el Braking Module. 3.
  • Página 26: Montaje De La Resistencia De Freno

    Instalación mecánica 3.4 Montaje de la resistencia de freno Montaje del Braking Module Las numeraciones de los pasos de montaje corresponden a los números que aparecen en la figura. 1. Coloque el Braking Module. 2. Enrosque 4 tornillos de fijación para sujetar el Braking Module. 3.
  • Página 27 Instalación mecánica 3.4 Montaje de la resistencia de freno Figura 3-10 Croquis acotado de la resistencia de freno de 25 kW Figura 3-11 Croquis acotado de la resistencia de freno de 50 kW Braking Module/Resistencia de freno Instrucciones de servicio, 03/2013, A5E00386877A...
  • Página 28 Instalación mecánica 3.4 Montaje de la resistencia de freno Braking Module/Resistencia de freno Instrucciones de servicio, 03/2013, A5E00386877A...
  • Página 29: Conexión

    Conexión ADVERTENCIA Tensión eléctrica peligrosa Los equipos en chasis funcionan con tensiones elevadas. Todos los trabajos de conexión deben efectuarse sin tensión. Todos los trabajos en el equipo deben ser ejecutados únicamente por personal cualificado. El incumplimiento de estas advertencias puede causar la muerte, graves lesiones corporales o considerables daños materiales.
  • Página 30: Terminales De Cable

    Conexión 4.1 Terminales de cable Terminales de cable Terminales de cable Las conexiones de cables de los equipos están dimensionadas para terminales de cable según DIN 46234 o DIN 46235. Para conectar terminales de cable distintos, en la tabla siguiente se indican las dimensiones máximas.
  • Página 31: Conexión Del Braking Module

    Conexión 4.2 Conexión del Braking Module Conexión del Braking Module Sinopsis de interfaces El Braking Module tiene las siguientes interfaces: ● Conexión de circuito intermedio mediante cables flexibles o por medio de barras fijas ● Conexión de la resistencia de freno para cables flexibles o por medio de barras fijas ●...
  • Página 32: Entradas Y Salidas Digitales X21

    Conexión 4.2 Conexión del Braking Module Entradas y salidas digitales X21 Tabla 4- 3 Regleta de bornes X21 Borne Denominación Datos técnicos Pantalla Conexión apantallada para los bornes 2 ... 6 Nivel alto: +15 V a 30 V Consumo: 2 mA a 15 mA Entrada de inhibidor DI Nivel bajo: -3 V a 5 V Señal alta: sin fallos...
  • Página 33 Conexión 4.2 Conexión del Braking Module Tabla 4- 4 Umbrales de respuesta de los Braking Modules Tensión nominal Umbral de Posición Observación respuesta interruptor 3 AC 380 V – 480 V 673 V 774 V está predeterminado de fábrica. Con tensiones de red de 380 V a 400 V, se puede ajustar un umbral de respuesta de 673 V para reducir 774 V la solicitación dieléctrica del motor y del convertidor.
  • Página 34: Conexión De La Resistencia De Freno

    Conexión 4.3 Conexión de la resistencia de freno Conexión de la resistencia de freno ADVERTENCIA Conexión únicamente con el dispositivo desconectado Las conexiones con el Braking Module sólo se pueden establecer con el Power Module desconectado de alimentación y con los condensadores del circuito intermedio descargados.
  • Página 35: Bloquear Regulador Vdc-Máx

    Integración del termostato como disparador para una desconexión mediante DES2 El termostato debe conectarse a una entrada digital libre del SINAMICS G130 para que el convertidor se desconecte de la red de forma segura en caso de sobrecalentamiento de la resistencia de freno.
  • Página 36 Conexión 4.4 Bloquear regulador Vdc-máx Braking Module/Resistencia de freno Instrucciones de servicio, 03/2013, A5E00386877A...
  • Página 37: Mantenimiento

    Mantenimiento No están previstas medidas de mantenimiento y conservación para el Braking Module y la resistencia de freno. En caso de avería, es imprescindible sustituir por completo el Braking Module o la resistencia de freno. Braking Module/Resistencia de freno Instrucciones de servicio, 03/2013, A5E00386877A...
  • Página 38 Mantenimiento Braking Module/Resistencia de freno Instrucciones de servicio, 03/2013, A5E00386877A...
  • Página 39: Datos Técnicos

    Datos técnicos Datos técnicos generales Tabla 6- 1 Datos técnicos generales Norma de producto EN 61800-5-1 Condiciones del entorno en almacenamiento en transporte en servicio Temperatura ambiente -25 ... +70 °C -25 ... +70 °C 0 ... +50 °C Humedad relativa (sin 5 ...
  • Página 40: Datos Técnicos Específicos Del Braking Module

    Datos técnicos Datos técnicos específicos del Braking Module Tabla 6- 2 Datos técnicos del Braking Module, 3 AC 380 V – 480 V Braking Module 6SL3300- 1AE31-3AA0 1AE32-5AA0 1AE32-5BA0 Potencia P 25 kW 50 kW 50 kW (potencia asignada) Potencia P 125 kW 250 kW 250 kW...
  • Página 41 Datos técnicos Tabla 6- 3 Datos técnicos del Braking Module, 3 AC 500 V – 600 V Braking Module 6SL3300- 1AF32-5AA0 1AF32-5BA0 Potencia P 50 kW 50 kW (potencia asignada) Potencia P 250 kW 250 kW Potencia P 200 kW 200 kW Potencia P 100 kW...
  • Página 42: Datos Técnicos Específicos De La Resistencia De Freno

    Datos técnicos Tabla 6- 4 Datos técnicos del Braking Module, 3 AC 660 V – 690 V Braking Module 6SL3300- 1AH31-3AA0 1AH32-5AA0 1AH32-5BA0 Potencia P 25 kW 50 kW 50 kW (potencia asignada) Potencia P 125 kW 250 kW 250 kW Potencia P 100 kW 200 kW...
  • Página 43 Datos técnicos Tabla 6- 6 Datos técnicos de la resistencia de freno, 3 AC 500 V – 600 V Resistencia de freno 6SL3000-1BF31-3AA0 6SL3000-1BF32-5AA0 Potencia P (potencia asignada) 25 kW 50 kW Potencia P 125 kW 250 kW Potencia P 100 kW 200 kW Potencia P...
  • Página 44: Ciclo De Carga

    Datos técnicos Ciclo de carga Figura 6-1 Ciclos de carga para resistencias de freno Braking Module/Resistencia de freno Instrucciones de servicio, 03/2013, A5E00386877A...
  • Página 46 Siemens AG Sujeto a cambios sin previo aviso Industry Sector © Siemens AG 2004 - 2013 Drive Technologies Large Drives Postfach 4743 90025 NÚREMBERG ALEMANIA www.siemens.com/automation...
