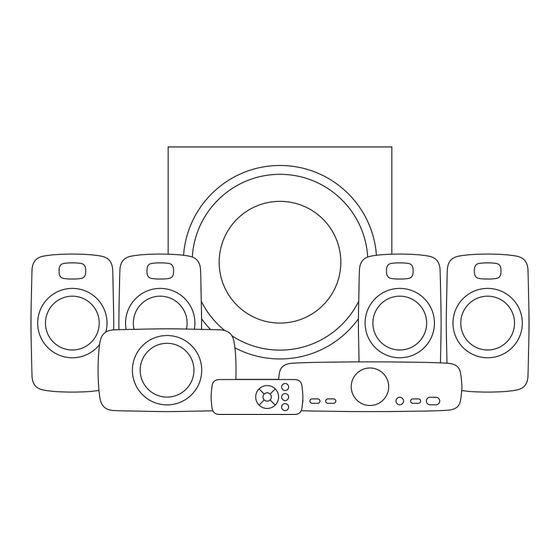

- Página 1 Z906 5.1 SURROUND SOUND SPEAKER SYSTEM SYSTÈME DE HAUT-PARLEURS Z906 AVEC SON SURROUND 5.1 Complete Setup Guide Guide d’installation complet...
- Página 2 CONTENTS English Español Français Português...
-
Página 3: Know Your Product
KNOW YOUR PRODUCT Subwoofer back panel: 6-channel direct (PC sound card) RCA (stereo) Digital coaxial Digital optical DB-15 pin connector Rear left REAR LEFT Rear right REAR RIGHT Front left FRONTLEFT Front right FRONT RIGHT Center CENTER Power plug English... -
Página 4: Control Console
KNOW YOUR PRODUCT Control console: Volume / Decode indicator Level indicator INPUT DECODE Speaker indicator STEREO Headphone jack Auxiliary input Power On / Off INPUT EFFECT MUTE LEVEL IR remote window Input indicator Level select Effect select* Volume / Level adjust Mute Remote control: Input select... -
Página 5: Connect The Speakers
CONNECT THE SPEAKERS Make sure that speakers, control console, and audio source are all POWERED OFF before you begin system setup 1 Connect the speaker cables: Connect each satellite to its corresponding plug (red or black) on the subwoofer back panel Push the tab on the spring clip, insert the wire into the connector, and release the tab 2 Connect the audio source cable: Turn off the speakers Connect your audio source (e g , TV, DVD, computer) to the appropriate input jack... -
Página 6: Speaker Placement
SPEAKER PLACEMENT Satellite speakers: Place the two front satellite speakers on either side of your computer monitor or television, about the same distance from each other as they are from your listening Subwoofer Subwoofer position (e g the couch) Angle them to face you Place the two rear speakers behind you and about the same distance apart as the front speakers You may want to mount these speakers on the wall (see Wall mounting*) - Página 7 TEST THE SYSTEM To test if you have correctly set up your speakers, press and hold the INPUT button on the remote control or control INPUT MUTE console for 5 seconds to put your system into test mode LEVEL In test mode, the system cycles through each speaker, playing an audible test signal The test signal comes EFFECT from only one speaker at a time, in 5-second intervals,...
- Página 8 EFFECT SELECTION When playing stereo audio, you can use the effect select button on the remote control or the control console to choose the type INPUT MUTE of sound you want to hear Level select button LEVEL 1 Stereo 3D – Provides a 3D surround sound effect through all speakers Effect select button EFFECT...
-
Página 9: Présentation Du Produit
PRÉSENTATION DU PRODUIT Panneau arrière du caisson de basses: Entrée directe six canaux (carte son PC) RCA (stéréo) Coaxiale numérique Optique numérique Connecteur DB-15 Arrière gauche REAR LEFT Arrière droit REAR RIGHT Avant gauche FRONTLEFT Avant droit FRONT RIGHT Centre CENTER Prise d'alimentation Français... - Página 10 PRÉSENTATION DU PRODUIT Pupitre de commande: Témoin de volume/ Témoin de décodage niveau INPUT DECODE Témoin du haut-parleur STEREO Prise casque Entrée auxiliaire Marche/Arrêt INPUT EFFECT MUTE LEVEL Fenêtre infrarouge Témoin d'entrée Sélection du niveau Sélection d'effet* Réglage du volume/niveau Sourdine Télécommande: Sélection d'entrée...
-
Página 11: Connexion Des Haut-Parleurs
CONNEXION DES HAUT-PARLEURS Vérifiez que les haut-parleurs, le pupitre de commande et la source audio sont tous ÉTEINTS avant de commencer l'installation du système 1 Branchement des câbles des haut-parleurs: connectez chaque haut-parleur satellite à la prise correspondante (rouge ou noire) sur le panneau arrière du caisson de basses Poussez la languette de la pince à... -
Página 12: Placement Des Haut-Parleurs
PLACEMENT DES HAUT-PARLEURS Haut-parleurs satellites: placez les deux haut-parleurs satellites avant de part et d'autre de votre écran d'ordinateur ou de votre téléviseur, à peu près à la même distance l'un de l'autre de votre position d'écoute Caisson Subwoofer (par exemple, le canapé) Orientez-les vers vous Placez les deux de basses haut-parleurs arrière derrière vous en les écartant l'un de l'autre autant que les haut-parleurs avant Vous pouvez accrocher... -
Página 13: Test Du Système
TEST DU SYSTÈME Pour tester l'installation de vos haut-parleurs, maintenez enfoncé le bouton INPUT de la télécommande ou du pupitre INPUT MUTE de commande pendant 5 secondes pour enclencher le mode LEVEL Test de votre système En mode Test, le système passe d'un haut-parleur à l'autre EFFECT en émettant un signal de test audible Le signal de test n'est émis que par un haut-parleur à... - Página 14 SÉLECTION D'EFFET Avec une source audio stéréo, vous pouvez utiliser le bouton de sélection d'effet sur la télécommande ou le pupitre de INPUT MUTE commande pour choisir un type de son Bouton de sélection LEVEL 1 Stéréo 3D: ajoute un effet de son surround 3D via tous du niveau les haut-parleurs Bouton de sélection...
-
Página 15: Componentes Del Producto
COMPONENTES DEL PRODUCTO Panel posterior del subwoofer: Entrada directa para 6 canales (tarjeta de sonido de PC) RCA (estéreo) Coaxial digital Óptica digital Conector de patillas DB-15 Posterior izquierdo REAR LEFT Posterior derecho REAR RIGHT Frontal izquierdo FRONTLEFT Frontal derecho FRONT RIGHT Central CENTER... - Página 16 COMPONENTES DEL PRODUCTO Consola de control: Indicador de Indicador volumen/nivel de descodificación INPUT DECODE Indicador de altavoz STEREO Toma de audífonos Entrada auxiliar Encendido/apagado INPUT EFFECT MUTE LEVEL Ventana de remoto Indicador de entrada por infrarrojos Selección de nivel Selección de efecto* Ajuste de volumen/nivel Silencio Control remoto:...
-
Página 17: Conecta Los Altavoces
CONECTA LOS ALTAVOCES Asegúrate de que los altavoces, la consola de control y la fuente de audio estén todos APAGADOS antes de iniciar la configuración del sistema 1 Conecta los cables de los altavoces: Conecta cada altavoz satélite a su toma correspondiente (roja o negra) en el panel posterior del subwoofer Presiona la lengüeta del terminal de resorte, introduce el cable en el conector y suelta la lengüeta 2 Conexión del cable de la fuente de audio: Apaga los altavoces Conecta la fuente de audio (por ejemplo el televisor, DVD o computadora) a la toma... -
Página 18: Colocación De Los Altavoces
COLOCACIÓN DE LOS ALTAVOCES Altavoces satélite: Coloca los dos altavoces satélite frontales uno a cada lado del monitor de la computadora o televisor y, aproximadamente, a la misma distancia entre ellos que Subwoofer Subwoofer respecto al punto de escucha (por ejemplo, el sofá) Oriéntalos dirigidos al oyente Coloca los dos altavoces posteriores detrás del oyente y a la misma distancia entre ellos que los altavoces frontales Si lo deseas, puedes montar... -
Página 19: Prueba El Sistema
PRUEBA EL SISTEMA Para comprobar si instalaste los altavoces correctamente, mantén presionado el botón INPUT del remoto o la consola INPUT MUTE de control durante 5 segundos para activar el modo LEVEL de prueba En el modo de prueba, el sistema reproduce una señal de EFFECT prueba audible para probar los altavoces La señal de prueba se emite por cada uno de los altavoces a intervalos de... -
Página 20: Selección De Efectos
SELECCIÓN DE EFECTOS Al reproducir audio estéreo, es posible usar el control de selección de efecto del remoto o la consola de control para INPUT MUTE seleccionar el tipo de sonido que se desea escuchar Botón de selección LEVEL 1 Estéreo 3D – Proporciona un efecto de sonido de nivel envolvente 3D haciendo uso de todos los altavoces Botón de selección... - Página 21 CONHEÇA O SEU PRODUTO Painel traseiro do subwoofer: Direto de 6 canais (placa de som de PC) RCA (estéreo) Coaxial digital Óptica digital Conector DB de 15 pinos Traseiro esquerdo REAR LEFT Traseiro direito REAR RIGHT Frontal esquerdo FRONTLEFT Frontal direito FRONT RIGHT Centro CENTER...
- Página 22 CONHEÇA O SEU PRODUTO Console de controle: Indicador/nível Indicador de de volume descodificação INPUT DECODE Indicador da caixa de som STEREO Entrada para fones de ouvido Entrada auxiliar Ligar/Desligar INPUT EFFECT MUTE LEVEL Leitor infravermelho Indicador de entrada Seleção de nível Seleção de efeito* Ajuste de volume/nível Sem som...
-
Página 23: Conectar As Caixas De Som
CONECTAR AS CAIXAS DE SOM Certifique-se de que as caixas de som, o console de controle e a fonte de áudio estejam todos DESLIGADOS antes de iniciar a configuração do sistema 1 Conecte os cabos das caixas de som: Conecte cada satélite ao plugue correspondente (vermelho ou preto) no painel traseiro do subwoofer Empurre a guia no clipe de mola, introduza o fio no conector e solte a guia 2 Conecte o cabo da fonte de áudio: Desligue as caixas de som Conecte a fonte de áudio (por exemplo televisão, DVD ou computador) à... - Página 24 POSICIONAMENTO DAS CAIXAS DE SOM Alto-falantes satélites: Coloque as duas caixas de som satélite frontais em cada lado do monitor do computador ou da televisão A distância entre as caixas de som deve ser semelhante à distância Subwoofer Subwoofer entre eles e a posição escolhida para audição (por exemplo, o sofá) Vire-os na sua direção Posicione os dois alto-falantes traseiras atrás de você...
-
Página 25: Selecionar Entrada De Áudio
TESTAR O SISTEMA Para testar se as caixas de som foram configurados corretamente, mantenha pressionado o botão INPUT INPUT MUTE (ENTRADA) no controle remoto ou no console de controle LEVEL durante 5 segundos para colocar o sistema no modo de teste EFFECT No modo de teste, o sistema passa por cada caixa de som, reproduzindo um sinal sonoro de teste O sinal de teste... - Página 26 SELEÇÃO DE EFEITOS Ao reproduzir áudio estéreo, é possível utilizar o controle de seleção de efeito no controle remoto ou no console INPUT MUTE de controle para escolher o tipo de som que pretende ouvir Botão de seleção LEVEL 1 Estéreo 3D – Fornece um efeito de som surround 3D de nível em todas as caixas de som Botão de seleção...
- Página 27 © 2019 Logitech. Logitech, Logi and other Logitech marks are owned by Logitech © 2019 Logitech. Logitech, Logi et les autres marques Logitech sont la propriété and may be registered. All other trademarks are the property of their respective de Logitech et sont susceptibles d'être déposées.
