6.3.1 Editor de geometría
Funcionalidad
Con ayuda del editor de geometría puede definirse la forma de sello de una herramienta.
Para ello es preciso seleccionar la forma geométrica a través de las funciones de pulsador
de menú ofrecidas.
El control ofrece las siguientes geometrías estándar:
S Rectángulo
S Círculo
S Triángulo
S Hexágono
S Octógono
S Agujero rasgado
S "D" doble
S "D" largo
A continuación, es posible modificar el tamaño de sello con los campos de entrada corres-
pondientes. La forma geométrica resultante puede verse tras finalizar la introducción de los
datos en el lado derecho de la pantalla de diálogo. Todos los sellos se representan rotacio-
nalmente simétricos.
El campo Diámetro de envolvente muestra el valor correspondiente de la envolvente.
La orientación de la herramienta puede definirse con el campo de entrada Ángulo.

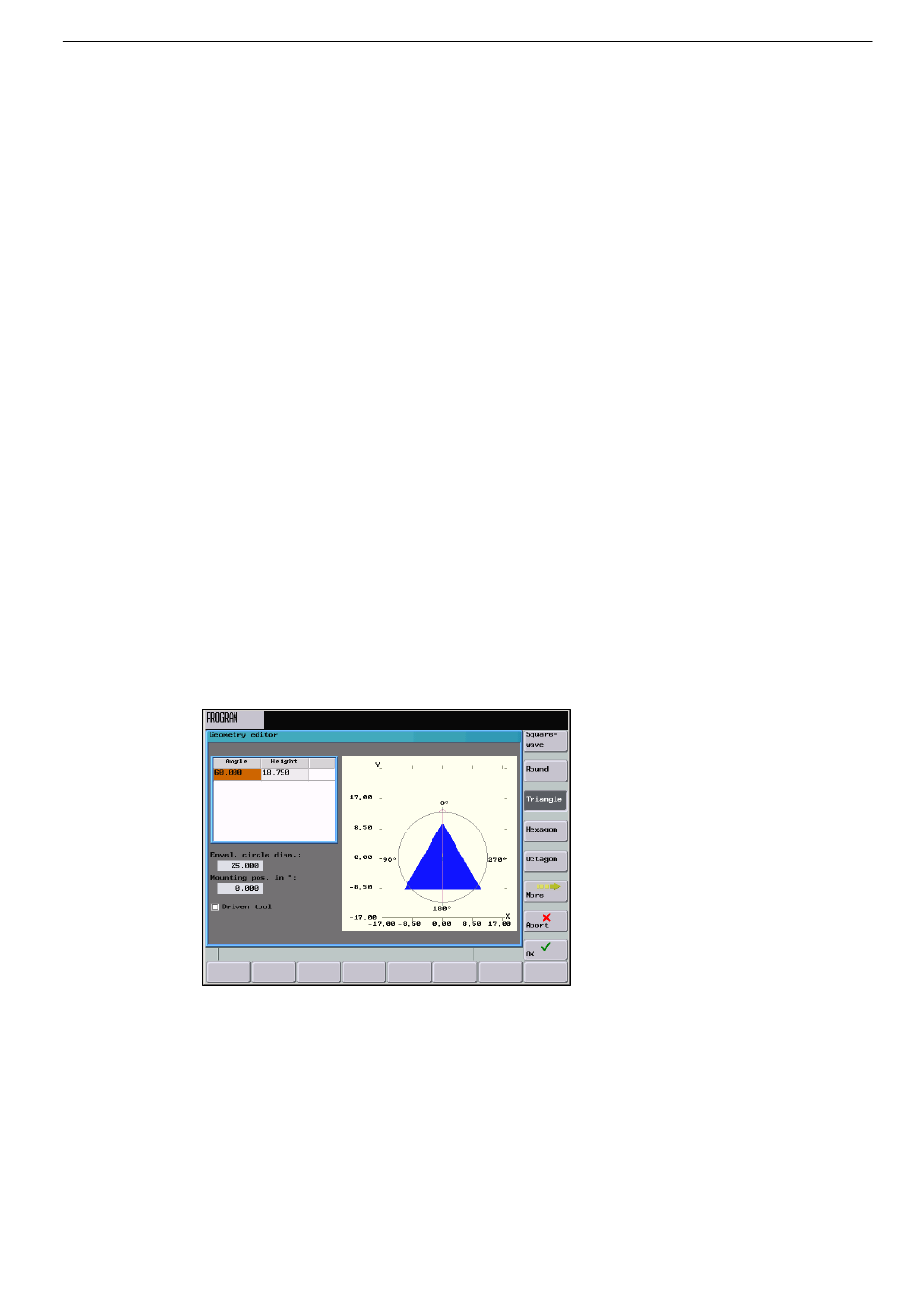

Figura 6-7
Si el portaherramientas está acoplado con un eje de rotación, a este eje de rotación se le
puede asignar una herramienta. Es preciso activar la casilla de verificación Herramienta
motorizada y seleccionar el descriptor de eje.
SINUMERIK 802D sl Manejo y programación Punzado (BP-N), Edición 06/2006
6FC5 398-3CP10-0EA0
Modificar la orientación de la herramienta
