El pulsador de menú ofrece funciones adicionales para el diagnóstico y la puesta en marcha
PLC
del PLC.
Este pulsador de menú abre el diálogo de configuración para los parámetros de interfaz de
STEP 7
connect
la conexión STEP 7.
Si la interfaz RS232 ya está ocupada por la transmisión de datos, el control sólo se puede
acoplar con el paquete de programación una vez que la transferencia esté terminada.
Al activar la conexión se produce una inicialización de la interfaz RS232.

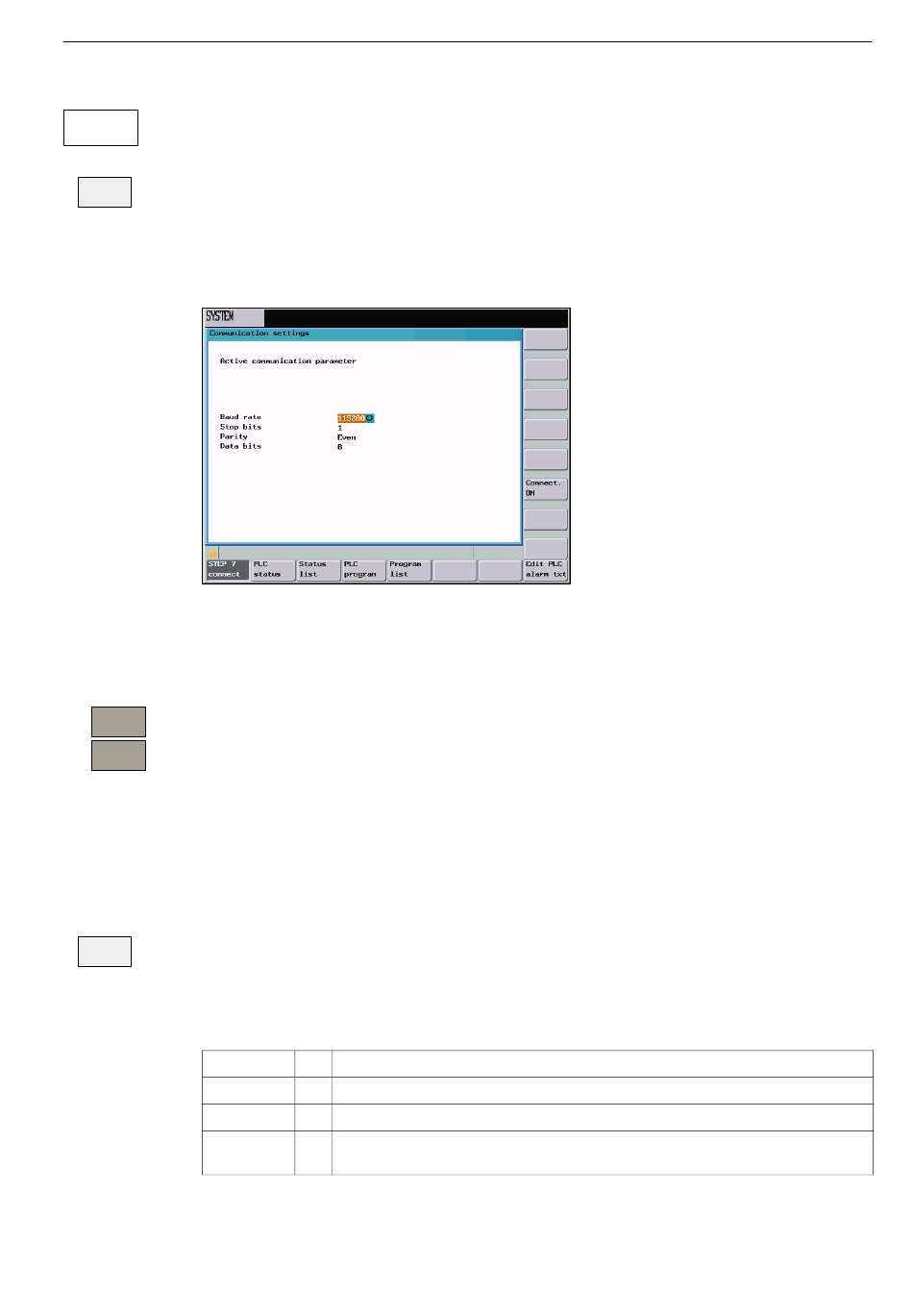

Figura 7-26
El ajuste de la velocidad de transmisión se realiza a través del campo de alternancia.
Los siguientes valores son posibles: 9600/19200/38400/57600/115200.
Esta función activa la conexión entre el control y el PC/PG. Se espera la llamada del
Connect
ON Programming Tool. En este estado no se pueden realizar modificaciones en los ajustes.
Connect El rótulo de pulsador de menú cambia a <Desactiv. conexión>.
OFF
Accionando <Desactiv. conexión> la transferencia se puede cancelar en cualquier punto
desde el control. Entonces, se pueden volver a realizar cambios en los ajustes.
El estado activo o inactivo se mantiene más allá del Power On (excepto en el arranque con
datos por defecto). Una conexión activa se indica mediante un símbolo en la barra de
estado (ver tabla 1-2).
El menú se abandona con <RECALL>.
Con esta función se pueden visualizar y modificar los estados actuales de las zonas de
PLC
status
memoria listadas en la tabla 7-3.
Existe la posibilidad de visualizar 16 operandos a la vez.
Tabla 7-3
Entradas
Salidas
Marcas
Temporiza-
dores
SINUMERIK 802D sl Manejo y programación Punzado (BP-N), Edición 06/2006
6FC5 398-3CP10-0EA0
Activar/desactivar RS232 para la herramienta de programación
Áreas de memoria
I Byte de entrada (IBx), palabra de entrada (Iwx), palabra doble de entrada (IDx)
Q Byte de salida (Qbx), palabra de salida (Qwx), palabra doble de salida (QDx)
M Byte de marcas (Mx), palabra de marca (Mw), palabra doble de marca (MDx)
T Tiempo (Tx)
Sistema
