Vimar 02973 Manual De Instrucciones

LA CASA INTELIGENTE CON VIEW WIRELESS

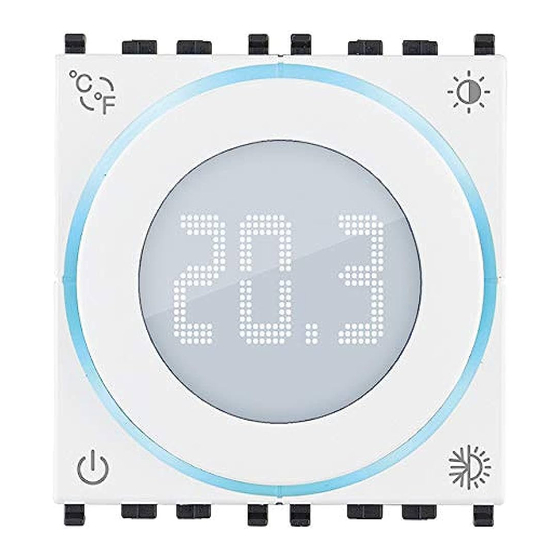

02973 - Termostato con mando giratorio conectado
Descargue la aplicación View Wireless
utilizar para la configuración.
También lo necesitarás
Gateway art. 20597-19597-16497-14597
Aplicación View
Asistentes de voz Alexa, Google Assistant, Siri, Homekit para el posible comando de voz
CONFIGURACIÓN EN
1. Cree su cuenta Instalador en MyVimar (online).
2. Cablee todos los dispositivos de la instalación (conmutadores, relés, termostatos, gateways,
etc.).
3. Abra la aplicación View Wireless e inicie sesión con las credenciales recién creadas.
4. Cree la instalación y los entornos.
5. Asocie todos los dispositivos a los entornos, excepto el gateway (debe asociarse por último).
Para asociar el termostato:
• Seleccione "Agregar" ( ), elija el entorno donde se vaya a colocar y asígnele un nombre
• Seleccione ; active la conexión Bluetooth en la tablet/smartphone y acerque el dispo-
sitivo al termostato
• Pulse durante 5 s; el aro parpadea de color azul y la asociación finaliza.
6. Por cada dispositivo, configure las funcionalidades, los parámetros y los posibles dispositivos
accesorios (mando cableado o por radio y funcionalidad correspondiente).
7. Transfiera la configuración de los dispositivos al gateway y conéctelo a la red Wi-Fi.
8. Transfiera la instalación al usuario Administrador (que debe haber creado su propio perfil en
MyVimar).
Para todos los detalles, consulte el manual de la aplicación View Wireless que se puede
descargar de www.vimar.com.
RESET DEL TERMOSTATO
Con el reset se restauran las condiciones de fábrica. En el plazo de 5 minutos desde la conexión,
pulse durante 30 s; durante los 30 s el aro parpadea de color azul y luego emite 2 parpa-
deos de color blanco para confirmar la operación.
NORMAS DE INSTALACIÓN.
• La instalación y la configuración deben ser realizadas por personal cualificado cumpliendo con
las disposiciones en vigor que regulan el montaje del material eléctrico en el país donde se
instalen los productos.
• El contacto C-NO del relé debe protegerse contra sobretensiones mediante un dispositivo,
fusible o interruptor automático, con corriente nominal no superior a 10 A.
• No conecte un circuito SELV a los bornes C-NO, ya que no cuenta con doble aislamiento
respecto a los bornes L-N
• El aparato se debe instalar en cajas de empotrar o de superficie con los soportes y placas
correspondientes, a una altura de 1,5 m del suelo, en una posición idónea para la correcta
detección de la temperatura ambiente, evitando el montaje en nichos, detrás de puertas y corti-
nas, zonas con presencia de fuentes de calor o sujetas al flujo de fuentes de ventilación forzada
de calefacción/refrigeración o afectadas por factores atmosféricos. Evite el montaje en paredes
perimetrales o cerca de aparatos que generen calor (por ejemplo, reguladores o lámparas).
CARACTERÍSTICAS.
• Tensión nominal de alimentación: 100-240 V~, 50/60 Hz
• Potencia disipada: 0,55 W
• Potencia RF transmitida: < 100 mW (20 dBm)
• Rango de frecuencia: 2400-2483,5 MHz
• Bornes:
- 2 bornes (L y N) para línea y neutro
- 2 bornes para sonda de temperatura exterior (art. 02965.1 y 20432-19432-14432)
Longitud máxima del cable de conexión del sensor exterior: 10 m.
Utilice un cable trenzado con sección mínima de 0,5 mm
- 2 bornes relé C-NO.
• Salida de relé con contacto libre de potencial: 5(2) A 240 V~
• Consigna actual que se puede configurar: 4°C - 40°C
• Precisión medida temp. (sonda integrada): 0,5°C entre +15°C y 30°C, 0,8°C en los extremos
• Utilizable para calefacción/aire acondicionado (invierno/verano)
• Modos de funcionamiento: Automático, Manual, Reducción, Usuario ausente, Protección, Off,
Manual temporizado
• Algoritmos de termorregulación: ON/OFF o PID configurables
• 4 botones frontales para control y configuración/reset
• LED RGB para indicar el estado de configuración (parpadeante azul) y el estado de la salida
(color configurable)
• Temperatura de funcionamiento: T40 (0 °C +40 °C) (de interior)
• Grado de protección: IP30
• Clasificación ErP (Reg. UE 811/2013): - ON/OFF: clase I, aportación 1%. - PID: clase IV, apor-
tación 2%
02973 01 2106
en la tablet o el smartphone que vaya a
para el control por smartphone/tablet
(art. 01840)
2
A
B
1
• Presión corta = selección de grados Celsius/ Farenheit
• Presión larga (5 s) = el termostato entra en fase de configuración (bt)
• Presión prolongada (30 s) en el plazo de 5 min desde la conexión = reset del
dispositivo (rst)
Ajuste del brillo de la pantalla y LED RGB en standby
• 1ª presión = visualización del brillo actual
• Presiones siguientes = visualización cíclica de los valores de brillo disponibles L-3
(alto), L-2 (medio), L-1 (bajo) y L-0 (apagado).
• bt = dispositivos en configuración Bluetooth
• off = termostato apagado; ON = termostato encendido
A
• °C = grados Celsius; °F = grados Farenheit
• L-0, L-1, L-2, L-3 = brillo en standby (del más bajo al más alto)
• H = calefacción; C = aire acondicionado
• opn = ventana abierta (asociada al termostato mediante contacto art. 03980)
B
Mando giratorio
C Aro iluminable
• Encendido y apagado.
Al encender o apagar, el termostato pasa al último modo de funcionamiento aso-
ciado y definido mediante la aplicación View.*
• Selección del modo de calefacción o aire acondicionado.
Indicaciones del aro
Íntegramente parpadeante azul = termostato en configuración
Íntegramente encendido ámbar* = termostato en modo calefacción y relé activo
Íntegramente encendido azul** = termostato en modo aire acondicionado y relé activo
• Encendido ámbar = termostato en modo calefacción y relé no activo
• Encendido azul = termostato en modo aire acondicionado y relé no activo
1
En standby el brillo se programa durante la configuración; de lo contrario, el valor
es el máximo.
• Parpadeante rojo = el termostato, en modo automático, ha perdido el dato
horario y ha pasado al modo manual.
2
Al recibir de nuevo el dato horario por el gateway, el termostato vuelve al modo
automático y termina el parpadeo.
* Ámbar con color automático o bien del color elegido.
** Azul con color automático o bien del color elegido.
• Aparato de clase II
• Número de ciclos manuales: 3.000
• Número de ciclos automáticos: 100.000
• Tipo de apertura de los contactos: microdesconexión
• Tipo de acción: 1BU
• Código de trazabilidad: PTI175
• Situación de contaminación: 2
• Tensión de impulso nominal: 4000 V
• Clase del software: A
C
2
Pantalla
Viale Vicenza, 14
36063 Marostica VI - Italia
www.vimar.com
