Guía Rápida- LTL-X Mark II Retroreflectometro
Para comenzar
Ajuste de Altura

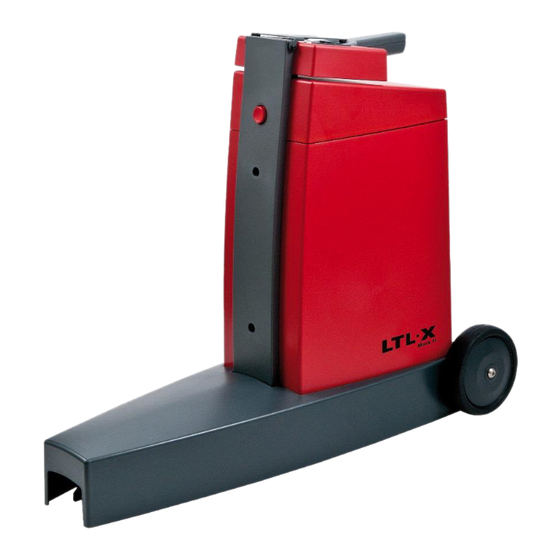

Antes de utilizar el LTL-X Mark II note que el panel operativo puede ser ajustado en cuanto a altura para
consideraciones ergonómicas. La altura es ajustada presionando la perilla roja al frente del instrumento y
levantando al mismo tiempo la manija en el panel de operación. Suelte la perilla y continúe levantando hasta que
la manija trabe.
Medición
Encienda LTL-X Mark II presionando y sosteniendo el botón de ON/OFF
instrumento ahora está listo para tomar medidas. Es una excepción cuando el instrumento está configurado para
que solicite la identificación del usuario, ver User select.
Calibre el instrumento si es necesario, ver Calibration.
Coloque el instrumento en la marca vial.
Presione el botón OK verde grande
aproximadamente 1 segundo.
Cuando la medida está completa, el valor R1 se verá desplegado. Los datos son transferidos automáticamente al
registro de datos. Si hay algún problema con la medida saldrá un icono de advertencia o error (ver Warnings and
errors) y sonara una alarma (si se habilita, ver Sound).
Para imprimir los últimos datos de medición, presione el botón PRINT/OUT
Botones
HELP
Presenta un texto de ayuda sensible
al contexto. Si vuelve a presionar
este botón se abrirá un menú
general de ayuda.
MENÚ
Selecciona el nivel más alto del
menú. Utilice UP y DOWN para
seleccionar entre los ítems del
menú. Presione OK para
seleccionar.
HOME
Nos trae de nuevo a la pantalla de
medida.
BACK
Se utiliza para retroceder un paso en
el menú.
User select (iniciales del usuario)
Si aparece un icono de usuario
presione los botones ▲y ◄ o ► para marcar el icono de usuario. Presione el botón de OK para ingresar el
menú de selección de usuario.
LTL-X MARK II QUICK GUIDE VER 1.02 ES
para tomar la medida. Una medida se termina de tomar en
ON/OFF
SMART
CALI-
BRATE
PRINT/O
UT
en la línea superior de la pantalla entonces de la pantalla de medición
hasta que la pantalla encienda. El
Se utiliza para encender el
aparato ON o apagar OFF.
Presione el botón para encender
el instrumento. Presione 0 a 4
seg. para cambiar a modo sleep.
Presione >4 segundos para
apagar el instrumento.
Este botón puede ser programable
por el usuario a una de varias
funciones, ejemplo borrar la
última medida o seleccionar el
tipo de medida.
Inicia la función de calibración.
Este botón imprimirá la última
medida o partes seleccionadas del
registro en la impresora interna.
2015-12-04
