7.3.1 Desmontaje y montaje de los cilindros

Si es necesario reemplazar todo el cilindro, vuelva a ensamblar todo siguiendo las instrucciones
enumeradas en el punto anterior al revés, si también necesita reemplazar algunos
componentes del cilindro, proceda como se indica a continuación:
1. Bloquear el cilindro en un tornillo de banco con mordazas blandas (tenendo cuidado de no
deformar el revestimiento).
2. Con una llave de sector desatornilla el tapón T.
3. Si le resulta difícil desenroscar el tapón, es necesario calentar ligermente la zona del hilo en
cuestion para facilitar el desenroscado.
4. Desatornillar el vástago C.
5. Desmontar / separar el resto de los componentes y juntas (en este punto será fácil e
intuitivo).
6. Reemplace las piezas dañadas y vuelva a ensemblar todo repitiendo las operaciones
anteriores en orden inverso, tenendo cuidado de volver a bloquear la tapa del cilindro con
un bloqueo de hilo medio.
7. Si hay una junta dañada, es aconsejable reemplazar todo el juego de juntas.
8. Referirse a la Figura 18.
7 PROCEDIMIENTO DE DEMONTAJE
T

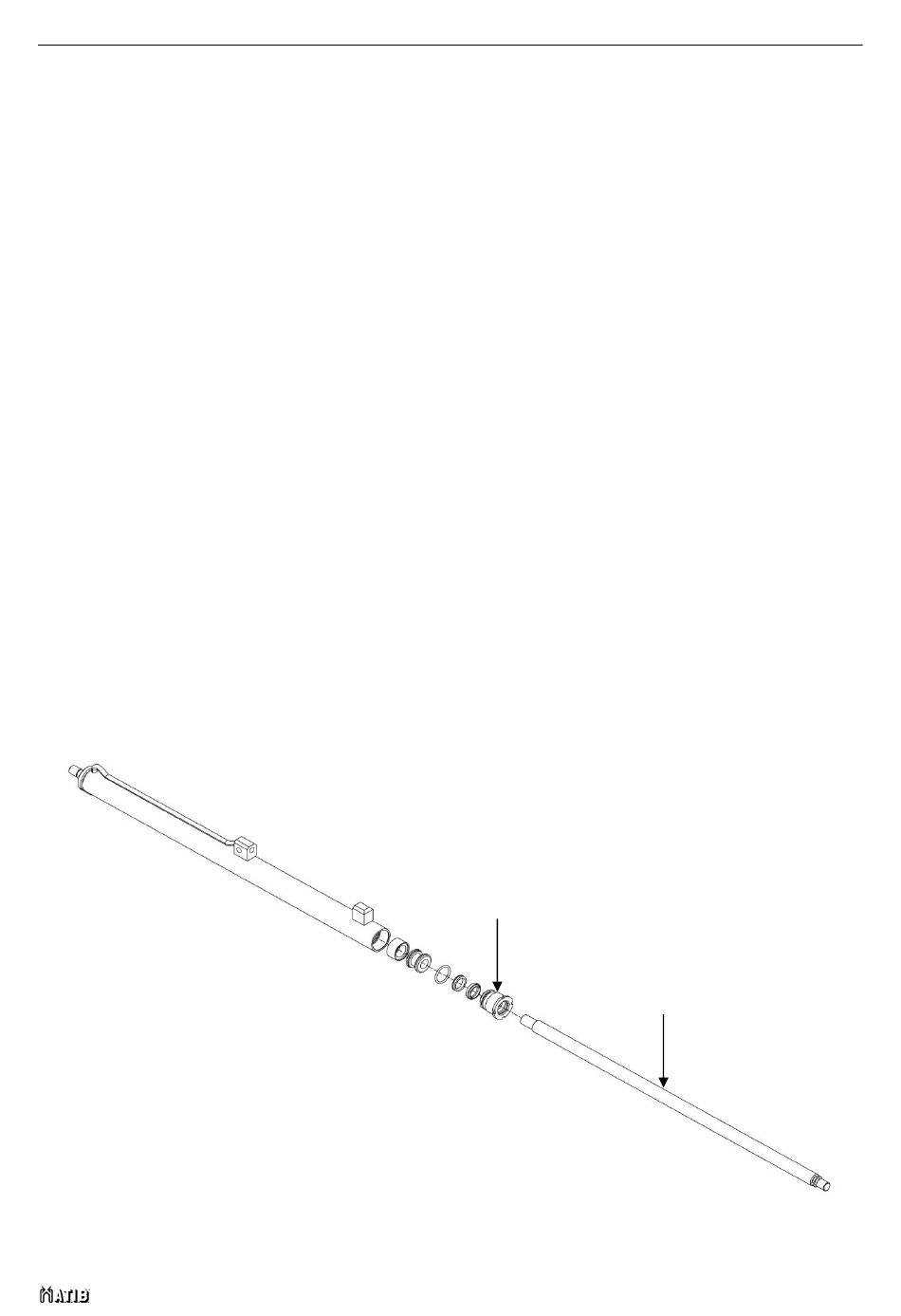

Figura 18
C
Pag. 29 di 37
