ENSEMBLE DE PLAQUES DE RECOUVREMENT THP2400A1027
INSTALLATION
Avant d'installer ce produit...
1. Lire attentivement les instructions. Le fait de ne pas les suivre risque d'endommager le produit ou de con-
stituer un danger.
2. Vérifier les caractéristiques nominales indiquées dans les instructions et sur le produit, et s'assurer que
celui-ci correspond bien à l'application prévue.
3. L'installateur doit être un technicien d'expérience ayant reçu la formation pertinente.
4. Une fois l'installation terminée, vérifier le fonctionnement du produit comme l'indiquent les présentes
instructions.
MISE EN GARDE
Risque de choc électrique.
Peut provoquer des chocs électriques ou endommager le matériel.
Couper l'alimentation électrique avant d'effectuer le raccordement.

Installation de la plaque de recouvrement

Installer la plaque de recouvrement directement au mur (voir la Fig. 2)

1. Faire passer les fils par la plaque de recouvrement et la plaque murale.
2. Placer la plaque de recouvrement sur la plaque murale de façon à ce que les flèches pointent vers le haut.
Mettre la plaque murale de niveau (pour l'apparence seulement).
3. Marquer au crayon les ouvertures de montage pour votre thermostat.
4. Retirer la plaque de recouvrement et la plaque murale du mur. Percer des trous d'ancrage. Si la boîte de
votre thermostat contient des ancrages rouges, percer des trous de 7/32 po (5,6 mm). Si elle contient des
ancrages jaunes, percer des trous de 3/16 po (4,8 mm). Insérer les ancrages (fournis avec le thermostat)
dans les trous jusqu'à ce que leur collier touche au mur.
5. Faire passer les fils par la plaque de recouvrement et la plaque murale. Placer la plaque de recouvrement
et la plaque murale sur les chevilles.
6. Insérer les vis de fixation (fournies avec le thermostat : 8-1 ½ po pour les ancrages rouges et 6-1 ½ po pour
les ancrages jaunes) dans les ancrages de mur. Vérifier le niveau, le cas échéant, puis serrer les vis.
OUVERTURE
DANS LE MUR
CHEVILLES D'ANCRAGE (2)
(FOURNIES AVEC
LE THERMOSTAT)

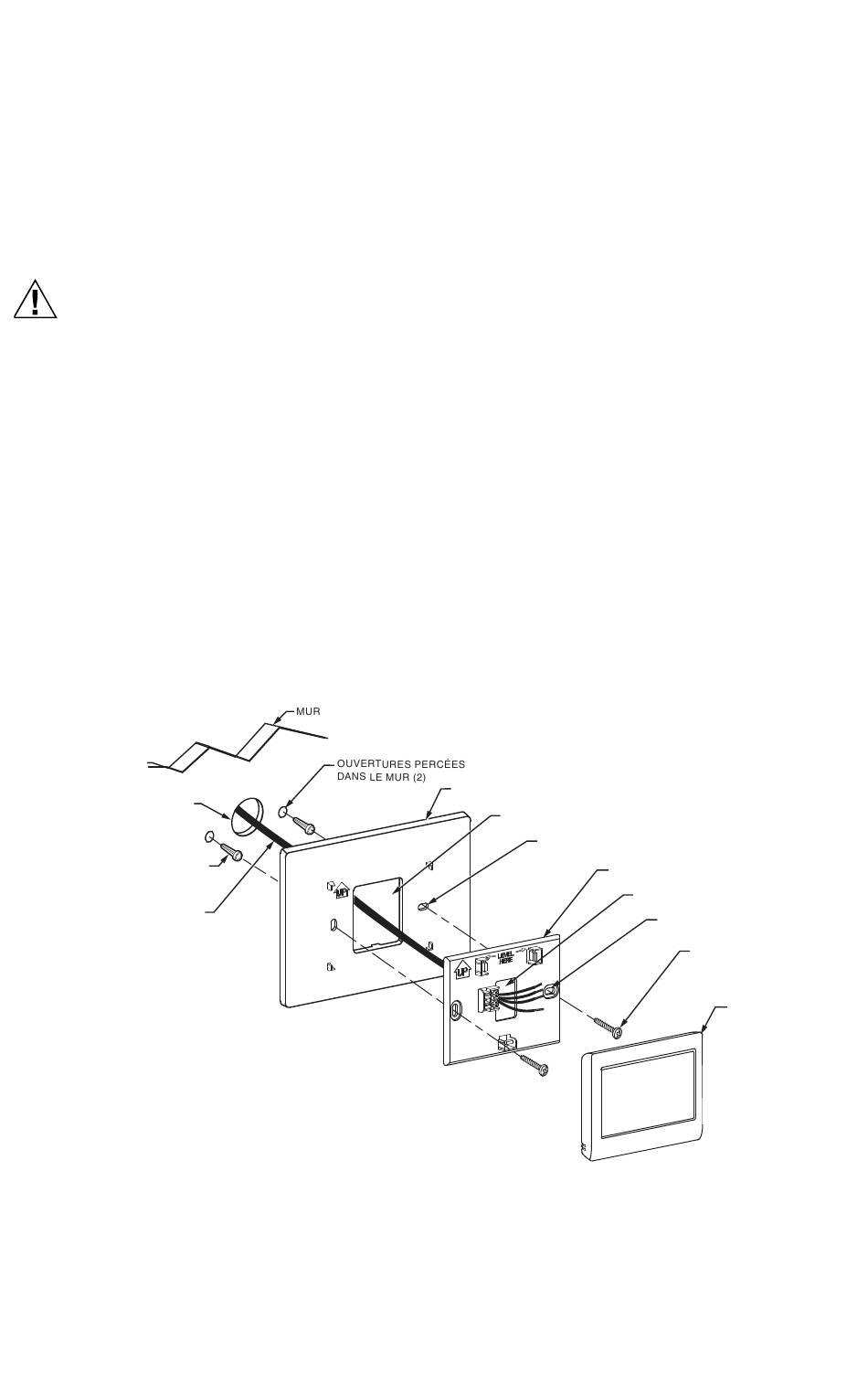

Fig. 2. Installation de la plaque de recouvrement, de la plaque murale et du thermostat directement au mur.
69-2759EFS—03
FIL
PLAQUE DE RECOUVREMENT
OUVERTURE POUR LES FILS
OUVERTURES DE
FIXATION DANS LE MUR (2)
6
PLAQUE MURALE
OUVERTURE POUR
LES FILS
OUVERTURES DE FIXATION
DANS LE MUR (2)
VIS DE FIXATION (2)
(FOURNIES AVEC
LE THERMOSTAT)
THERMOSTAT
