Installation Guide
Accessories
K-11370, K-11371, K-11372,
K-11374, K-11375, K-11377
Los números de productos seguidos de M corresponden a México (Ej.
K-12345M)
Français, page" Français-1"
Español, página" Español-1"
1035699-2-A

Publicidad

Tabla de contenido
loading

Manuales relacionados para Kohler K-11370

Resumen de contenidos para Kohler K-11370

  • Página 1 Installation Guide Accessories K-11370, K-11371, K-11372, K-11374, K-11375, K-11377 Los números de productos seguidos de M corresponden a México (Ej. K-12345M) Français, page“ Français-1” Español, página“ Español-1” 1035699-2-A...

  • Página 2: Tools And Materials

    Kohler Co. reserves the right to make revisions in the design of products without notice, as specified in the Price Book. Observe all local plumbing codes and building codes.
  • Página 3 K-11370 =18" (45.7 cm) 3-3/4" (9.5 cm) K-11371 =24" (61 cm) K-11372 =30" (76.2 cm) 7-1/8" (18.1 cm) 3-3/8" (8.6 cm) K-11374 K-11375 2-11/16" (6.8 cm) 2-3/4" (7 cm) K-11377 1. Roughing-In Information Kohler Co. 1035699-2-A...
  • Página 4 Select a drill and 5/16” drill bit that are appropriate for the wall material you will be drilling through. Carefully drill a 5/16” hole at all marked pilot hole locations. 1035699-2-A Kohler Co.
  • Página 5 Ensure that the wall anchors are flush with the finished surface. 5. Wall Plate Installation Orient the wall plate with the large slotted mounting hole up and the smaller hole down. Secure the wall plate with the supplied panhead screws. Repeat at each wall plate location. Kohler Co. 1035699-2-A...
  • Página 6 6. Install the Tissue Holder Slide the escutcheons onto the wall plates and tighten the setscrews. Insert the spindle into the tissue holder assembly. 7. Install the Towel Ring Slide the escutcheon onto the wall plate and tighten the setscrew. 1035699-2-A Kohler Co.

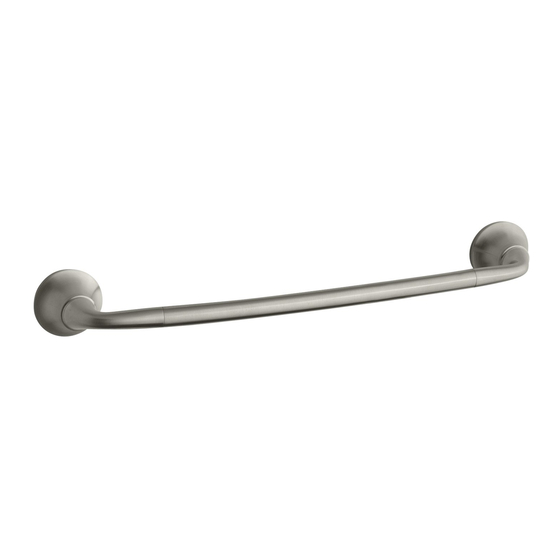

  • Página 7 Robe Hook Plate Towel Setscrew Setscrew 8. Install the Towel Bar Slide the escutcheons onto the wall plates and tighten the setscrews. 9. Install the Robe Hook Slide the escutcheon onto the wall plate and tighten the setscrew. Kohler Co. 1035699-2-A...

  • Página 8: Outils Et Matériaux

    " Variées Merci d’avoir Choisi la Société Kohler Nous apprécions votre engagement envers la qualité de KOHLER. S’il vous plaît, veuillez lisez attentivement ce Guide de l’Installation avant de commencer votre installation. En cas de problème avec l’installation ou de fonctionnement, n’hésitez pas à nous contacter. Notre numéro de téléphone et notre adresse de site Internet sont au verso de ce Guide...
  • Página 9 Avant de Commencer (cont.) Respectez toutes les normes locales de constructions et de plomberies. Kohler Co. Français-2 1035699-2-A...
  • Página 10 K-11370 =18" (45,7 cm) 3-3/4" (9,5 cm) K-11371 =24" (61 cm) K-11372 =30" (76,2 cm) 7-1/8" (18,1 cm) 3-3/8" (8,6 cm) K-11374 K-11375 2-11/16" (6,8 cm) 2-3/4" (7 cm) K-11377 1. Information du Plan de Raccordement 1035699-2-A Français-3 Kohler Co.
  • Página 11 REMARQUE : Un ajustement ultérieur de l’emplacement des accessoires à montants multiples sera impossible, si les trous pilotes ne sont pas de niveau. Sélectionnez une mèche de Ø 5/16″, et selon le type de matériau du mur à percez. Kohler Co. Français-4 1035699-2-A...
  • Página 12 Marquez et Percez les trous Pilotes (cont.) Percez avec précaution un trou de Ø 5/16″ à tous les emplacements des trous pilotes. 1035699-2-A Français-5 Kohler Co.

  • Página 13: Installation De La Plaque Murale

    Orientez la plaque murale avec le large trou hachuré de fixation vers le haut et le plus petit vers le bas. Fixez la plaque murale à l’aide des vis à tête ronde incluses. Faîtes de même pour chaque plaque murale. Kohler Co. Français-6 1035699-2-A...
  • Página 14 Glissez les rosaces sur la plaque murale et serrez la vis de fixation. Insérez la barre transversale dans son dispositif. 7. Installez l’Anneau Porte-serviettes Glissez la rosace sur la plaque murale et serrez la vis de fixation. 1035699-2-A Français-7 Kohler Co.
  • Página 15 8. Installez le Porte-serviettes Glissez les rosaces sur la plaque murale et serrez la vis de fixation. 9. Installez le Crochet pour le Robe de Chambre Glissez la rosace sur la plaque murale et serrez la vis de fixation. Kohler Co. Français-8 1035699-2-A...

  • Página 16: Herramientas Y Materiales

    Herramientas y materiales Gracias por elegir los productos de Kohler Apreciamos su elección por la calidad de Kohler. Por favor, tome unos minutos para leer este manual, antes de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos.
  • Página 17 Antes de Comenzar (cont.) Kohler Co. se reserva el derecho de modificar el diseño de los productos sin aviso, tal como se especifica en la lista de precios. Cumpla con todos los códigos locales de plomería y de construcción. Kohler Co.

  • Página 18: Diagrama De Instalación

    K-11370 =18" (45,7 cm) 3-3/4" (9,5 cm) K-11371 =24" (61 cm) K-11372 =30" (76,2 cm) 7-1/8" (18,1 cm) 3-3/8" (8,6 cm) K-11374 K-11375 2-11/16" (6,8 cm) 2-3/4" (7 cm) K-11377 1. Diagrama de instalación 1035699-2-A Español-3 Kohler Co.

  • Página 19: Prepare El Sitio - Placa Mural

    NOTA: No es posible realizar posteriores ajustes, en caso de que los puntos centrales y los orificios resultantes para los accesorios de fijaciones múltiples no estén nivelados. Kohler Co. Español-4 1035699-2-A...
  • Página 20 Seleccione un taladro y una broca de 5/16″ que sean apropiados para el material de la pared que se va a taladrar. Perfore un orificio de 5/16″ con cuidado en todos los lugares marcados correspondientes a los orificios de guía. 1035699-2-A Español-5 Kohler Co.

  • Página 21: Instalación De Los Sujetadores

    5. Instalación de la placa mural Oriente la placa mural con el orificio ranurado grande hacia abajo, y el orificio pequeño hacia debajo. Fije la placa mural con los tornillos de cabeza redonda incluidos. Repita este procedimiento con cada placa mural. Kohler Co. Español-6 1035699-2-A...

  • Página 22: Instale El Portapapel Higiénico

    Deslice los chapetónes sobre la placa mural y asegure el tornillo de fijación. Inserte la barra del papel higiénico en el montaje del portapapel. 7. Instale el aro para toallas Deslice el chapetón sobre la placa mural y asegure el tornillo de fijación. 1035699-2-A Español-7 Kohler Co.

  • Página 23: Instale La Barra Para Toallas

    8. Instale la barra para toallas Deslice los chapetónes sobre la placa mural y asegure el tornillo de fijación. 9. Instale el gancho para batas Deslice le chapetón sobre la placa mural y asegure el tornillo de fijación. Kohler Co. Español-8 1035699-2-A...
  • Página 24 USA: 1-800-4-KOHLER Canada: 1-800-964-5590 México: 001-877-680-1310 kohler.com ©2004 Kohler Co. 1035699-2-A...
