Su sierra ingleteadora ha sido diseñada y fabricada de conformidad con las estrictas normas para brindar fiabilidad, facilidad
de uso y seguridad para el operador. Con el debido cuidado, le brindará muchos años de sólido y eficiente funcionamiento.
ADVERTENCIA:
Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual del operador antes de usar este
producto.
Le agradecemos la compra de un producto RIDGID.
GUARDE ESTE MANUAL PARA FUTURAS CONSULTAS
MANUAL DEL OPERADOR

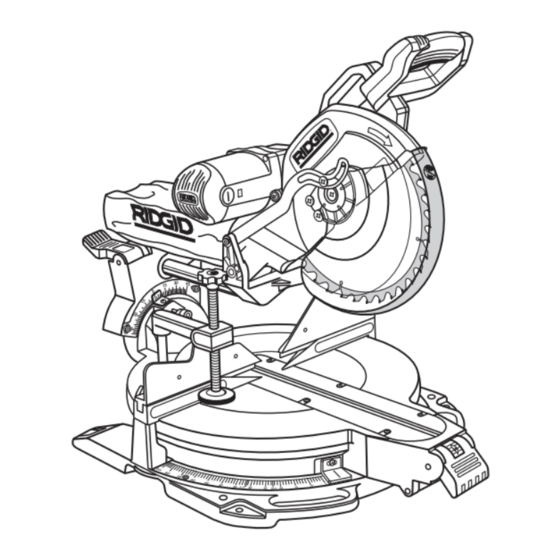

SIERRA INGLETEADORA COMPUESTA
DESLIZANTE DE 305 mm (12 pulg.) CON
GUÍA LÁSER EXACTLINE
Doble aislamiento
MS1290LZ
™
