Cable de conexión X 27 (S7 (CP 341) - CP 340/CP 341/CP 441)
La siguiente figura muestra los cables de conexión para un acoplamiento punto a punto
entre un CP 341 y un CP 340/CP 341/CP 441, para modo RS 485.
Para los cables de conexión necesita los siguientes conectores macho:
● En el lado del CP 341: conector macho sub D de 15 polos con fijación por tornillo
● En el lado del interlocutor: conector macho sub D de 15 polos con fijación por tornillo
Acoplamiento punto a punto CP 341, configuración y parametrización
Manual de producto, 09/2008, A5E02191073-01

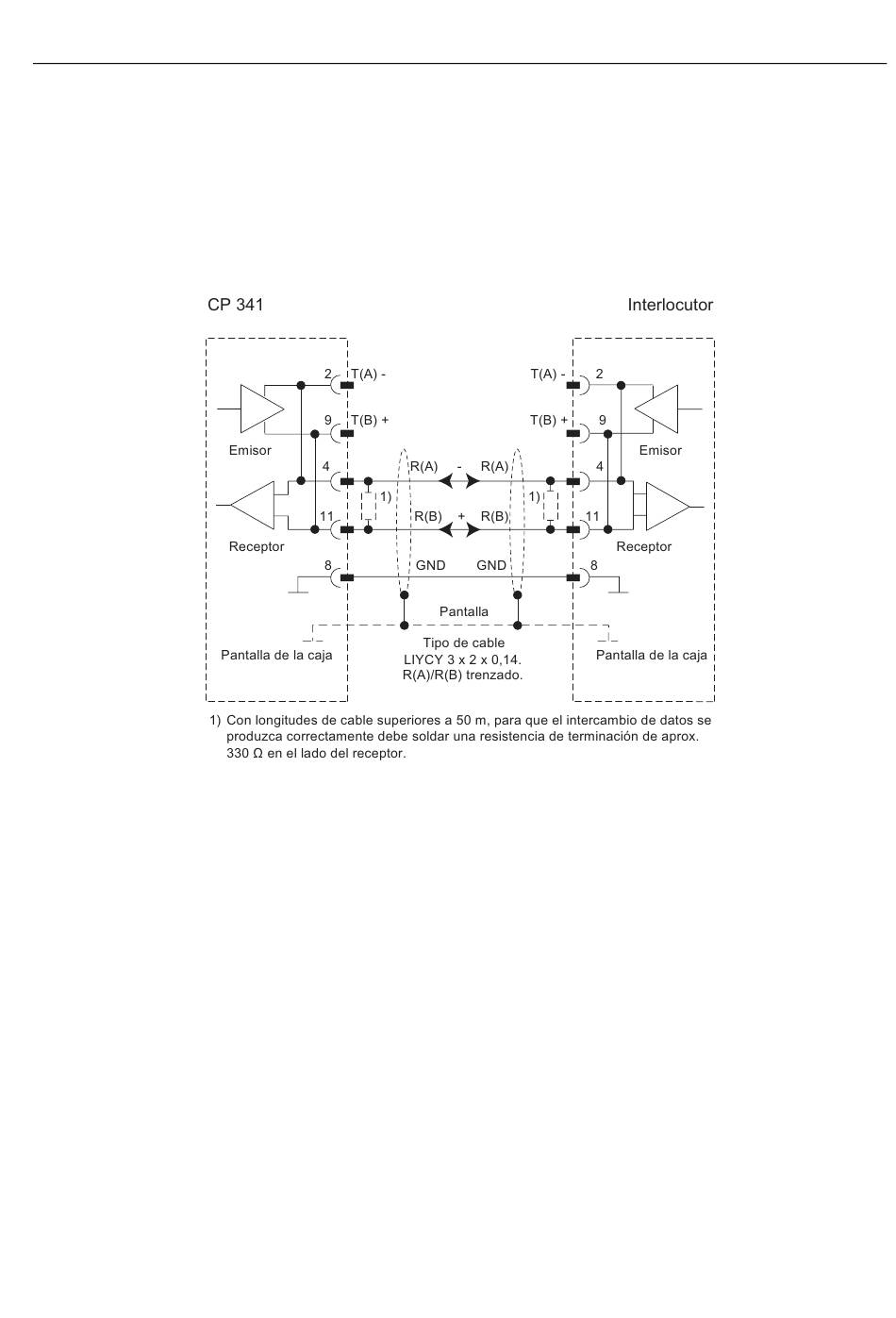

Figura B-14 Cable de conexión X27 CP 341 - CP 340/CP 341/CP 441 para modo RS 485
(dos hilos)
B.3 Interfaz X27 (RS 422/485) del CP 341-RS 422/485
Cables de conexión
241
