Vue D'eNsemble - Flex LD 15-10 125 R Manual Del Usuario

LD 15-10 125 R / LD 15-10 125

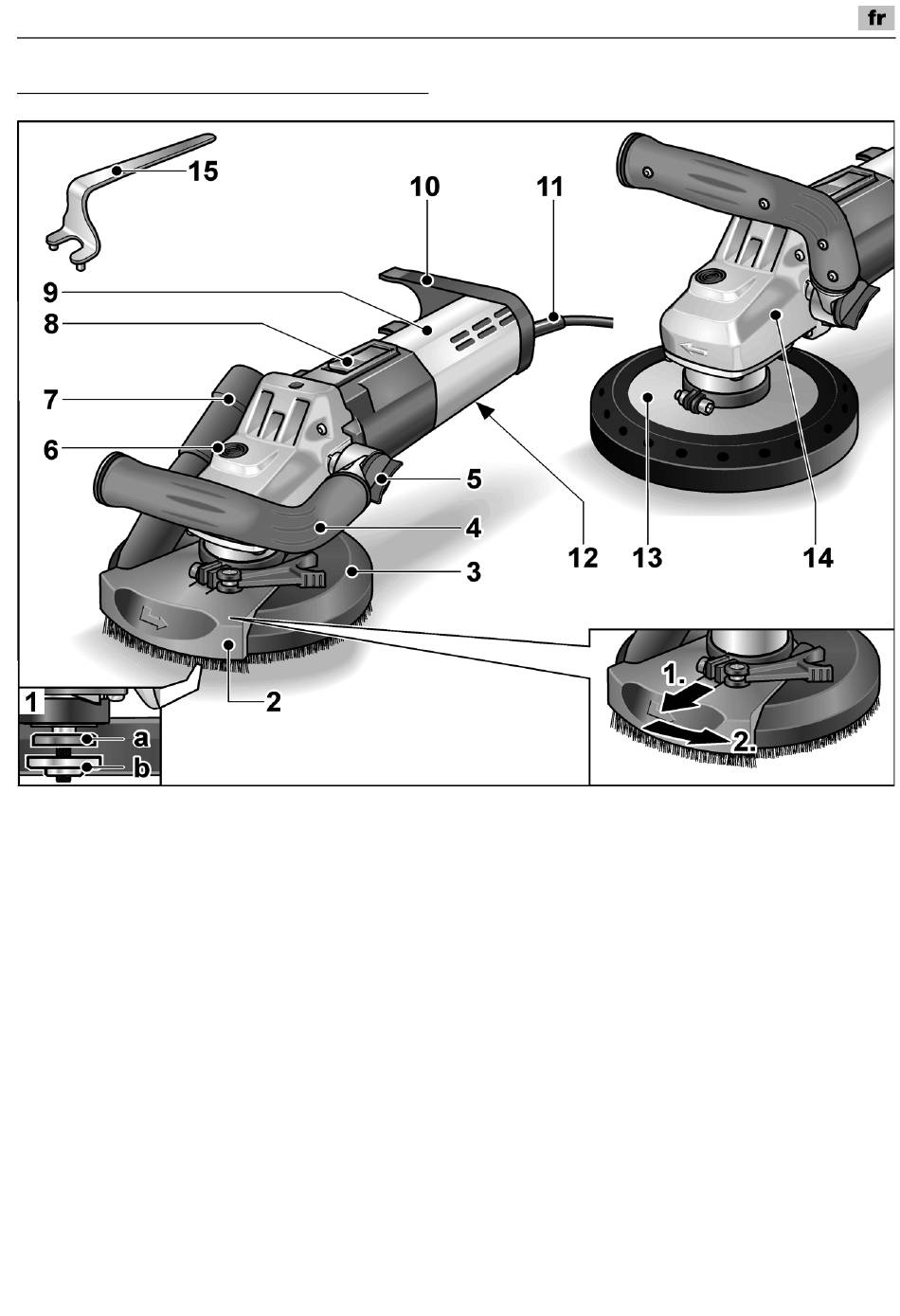

Vue d'ensemble

1 Broche à bride filetée
a Bride de serrage
b Vis de serrage
2 Segment périmétrique pivotant
3 Capot de protection avec brosses
en couronne (LD 15-10 125 R)
4 Poignée réglable
5 Bouton rotatif pour régler la poignée
6 Dispositif de blocage de la broche
Ce dispositif sert à bloquer la broche
lors d'un changement d'outil.
7 Embout de raccordement,
pour l'aspiration
8 Interrupteur à bascule
Pour allumer et éteindre la ponceuse.
Avec cran de maintien enclenché.
9 Poignée arrière / Carter
10 Support de flexible
11 Câble de branchement 4,0 m,
avec fiche mâle
12 Plaque signalétique
13 Capot de protection avec anneau
d'aspiration en caoutchouc
(LD 15-10 125)
14 Boîte d'engrenages
Avec sortie d'air et flèche directionnelle.
15 Clé de retenue
