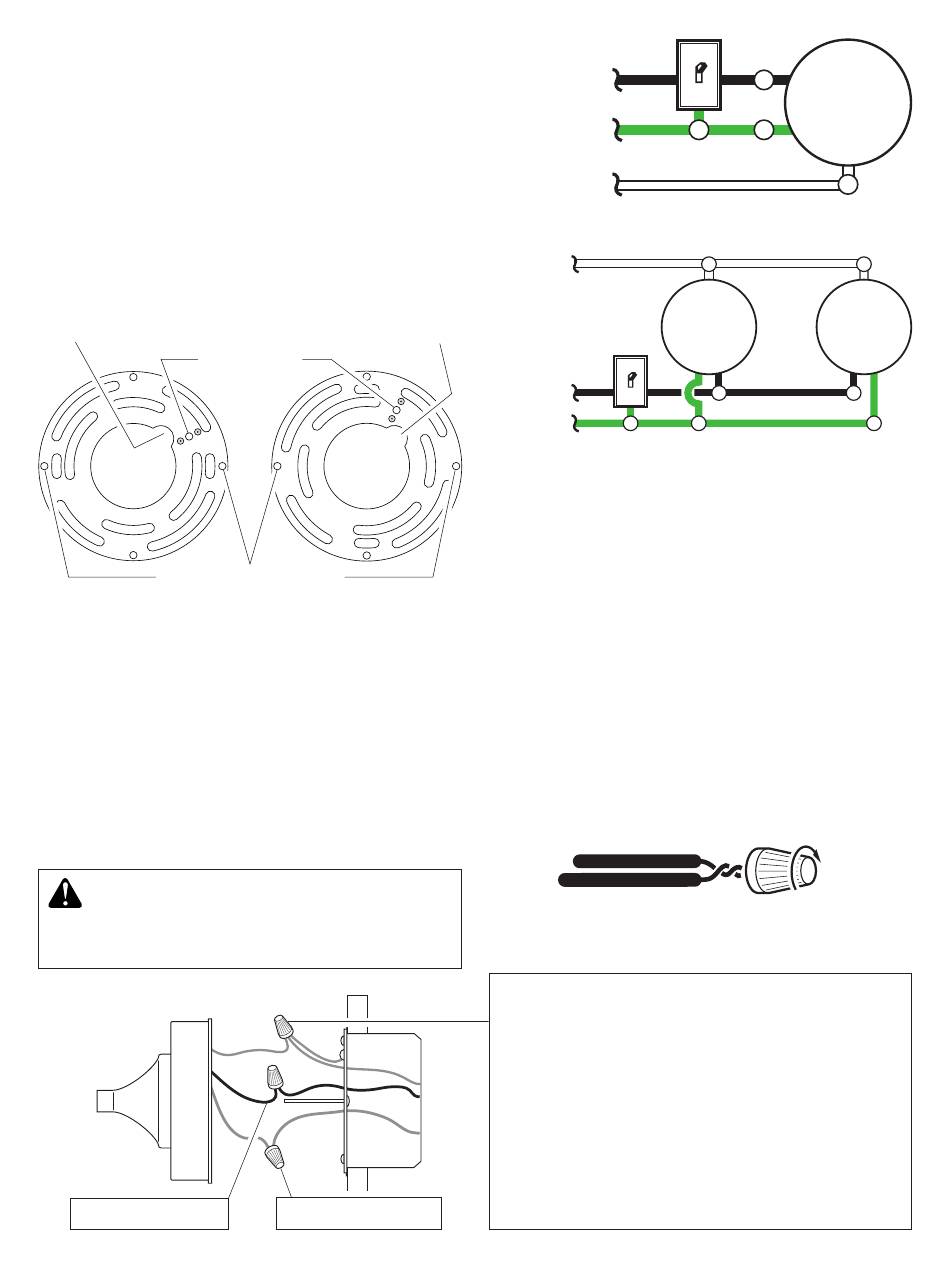

4. Voltee la placa de montaje de modo que
el agujero de paso del alambre esté en la
parte derecha superior. Nota: El agujero
de paso del alambre en la placa de mon-
taje debe estar ubicado como se muestra
abajo para que los alambres de la parte
de atrás del aparato puedan pasar.
5. Reinstale los tornillos de montaje del
aparato y fije la placa de montaje a la
caja de empalme como se muestra.
Paso del alambre
Tornillo de
Tornillos del aparato
Como se enviaron
CABLEADO
Nota: Todo el cableado debe realizarse de
acuerdo con el Código Eléctrico Nacional
usando tubería o algún otro medio aceptable.
Póngase en contacto con un electricista
calificado si tiene alguna pregunta
referente a la aptitud del sistema.
CUIDADO: NO conecte el cable ROJO
excepto que desee controlar otras luces
desde el detector de movimiento.
Negro a negro
598-1283-02
Paso del alambre
tierra
Placa volteada
y girada
Blanco a blanco
Negro
Verde o
desnudo
Blanco
Luz de un movimiento
Blanco
Negro
Verde o
desnudo
Luz de dos movimientos
❒ Tuerza los cables de la caja de empalme
con los cables del aparato, como se
muestra abajo.Asegúrelos con conectores
de cables. Si tiene una caja de empalme
de metal, no necesita el "cable flexible".
Si no está seguro del método de conexión
a tierra, consulte con el código local de
construcción.
Conecte los alambres del aparato a los
alambres de la caja de empalme. Tuerza
juntos los alambres y asegúrelos con
conectores de alambre.
Método recomendado de conexión a
Use un "cable flexible" verde de tierra (no
provisto) y tuerza un extremo con el cable
desnudo del aparato y con el cable de a
tierra de la caja. Asegúrelos con un conec-
tor de cables. Asegure el otro extremo del
"cable flexible" con el tornillo de a tierra de
la placa de montaje.
11
Artefacto
de luz
Artefacto
Artefacto
de luz
de luz
tierra
