Instalación Estándar del Juego Extensor
Notas:
1) Pruebe para asegurarse de que toda la instalación trabaje correctamente antes
de jalar los cables a través de techos y paredes.
2) Para conseguir la distancia y rendimiento máximos, use un cable Cat6 con
conductores de alambre sólido 24 AWG. El uso de cable Cat6 de alambre
trenzado o cable con un calibre (AWG) mayor a 24 AWG, resultará en una
distancia de extensión más corta. Un cableado de número mayor de calibre,
como 26 AWG, tiene capacidad de transmisión más limitada que el cableado
de menor calibre. Todos los cables Cat6 de la Serie N202 de Tripp Lite están
hechos con cableado de alambre sólido 24 AWG.

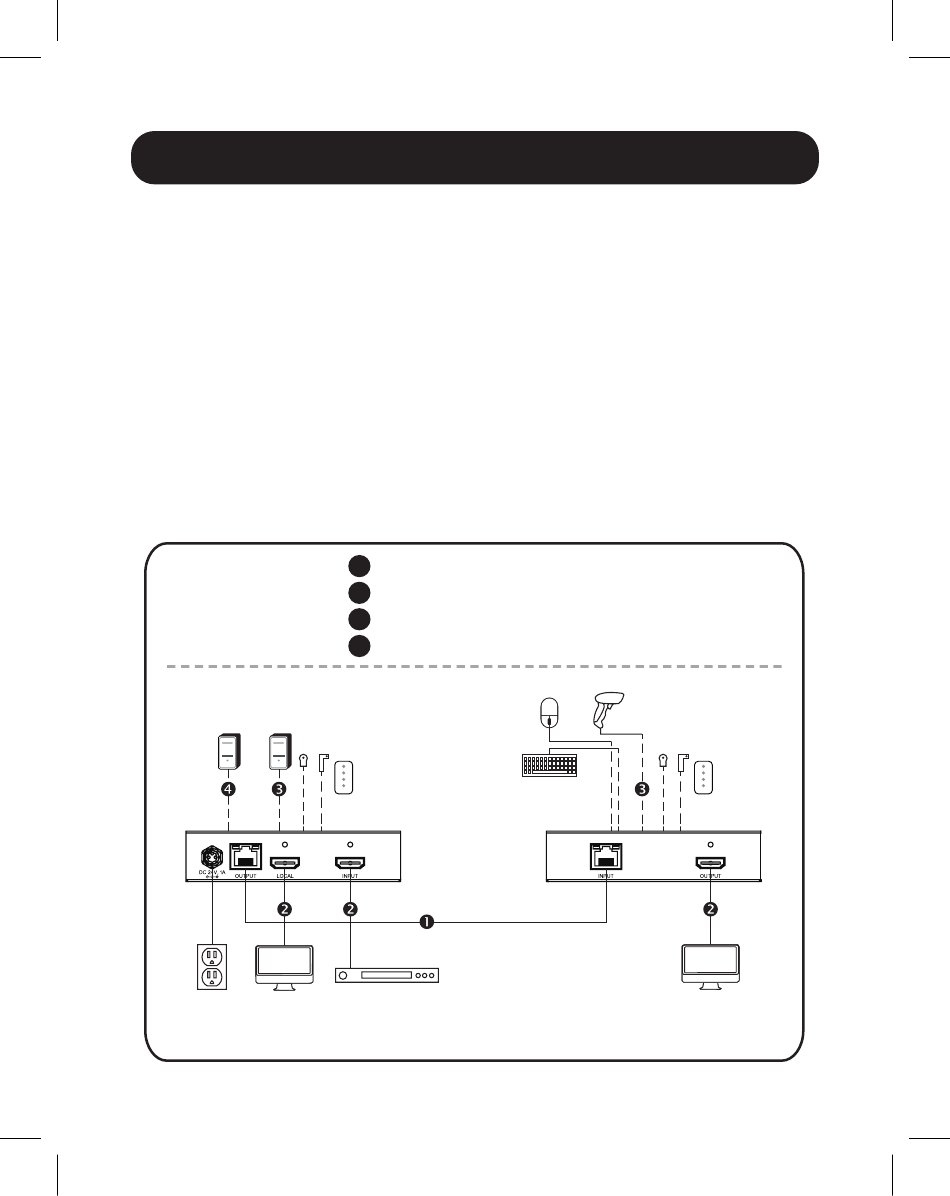

3) El diagrama de instalación muestra una unidad B127E-1A1-HH.
4) No se requiere energía externa en las unidades receptoras remotas debido a la
tecnología PoC incorporada en las unidades transmisoras.
B127E-1A1-HH
Juego de
Extensor
PC CON PC CON
CONTROL CONTROL
USB RS-232
MONITOR
TRANSMISOR
LOCAL
1
Cable Cat6 de hasta 100 m [328 pies] a 4K / 60 Hz
2
Cable HDMI 2.0 de hasta 4.5 m [15 pies] 4K / 60 Hz
3
Cable RS-232 Macho a Macho
4
Cable Micro USB
MOUSE
USB
SENSOR IR
Pad de
Control IR TECLADO
USB
Hasta 100 m [328 pies] a 4K / 60 Hz
REPRODUCTOR
HDR
13
OPCIONAL /
ESCÁNER RS-232
SENSOR IR
Pad de
Control IR
RECEPTOR
REMOTO
