SEGURIDAD
PARA VIVIR
Puesta a tierra de un sistema de 3 alambres con conexión única a tierra
La instalación en un sistema de tres alambres y conexión
única a tierra y transformador de voltaje remoto debe incluir lo
siguiente (vea la Figura 12):
• El uso de disipadores de sobretensión para proteger las
boquillas aislantes del reconectador y del transformador
de alimentación.
• Conexión a tierra de la tapa y tanque del reconectador.
• Conexión a tierra del tanque del transformador.
• Conexión a tierra del gabinete del control.
• Conexión a tierra del equipo SCADA.
ADVERTENCIA: Voltajes peligrosos. Cuando rea-
lice el mantenimiento de este equipo siga los proce-
dimientos de seguridad del operador aprobados localmente
para conseguir un aislamiento correcto. El potencial de
paso y contacto de alto voltaje es característico en los sis-
temas de conexión única a tierra. Al no tenerlo en cuenta se
pueden provocar graves lesiones o la muerte.
PRECAUCION: Potencial exportado. No efectúe
conexiones eléctricas directas con dispositivos remo-
tos. Todos los equipos SCADA tienen que montarse local-
mente o conectarse por medio del accesorio de comuni-
cación por fibra óptica o radio. Las conexiones directas con
dispositivos remotos pueden provocar la exportación de
potencial y consecuentemente daños en equipos o lesiones
personales graves.

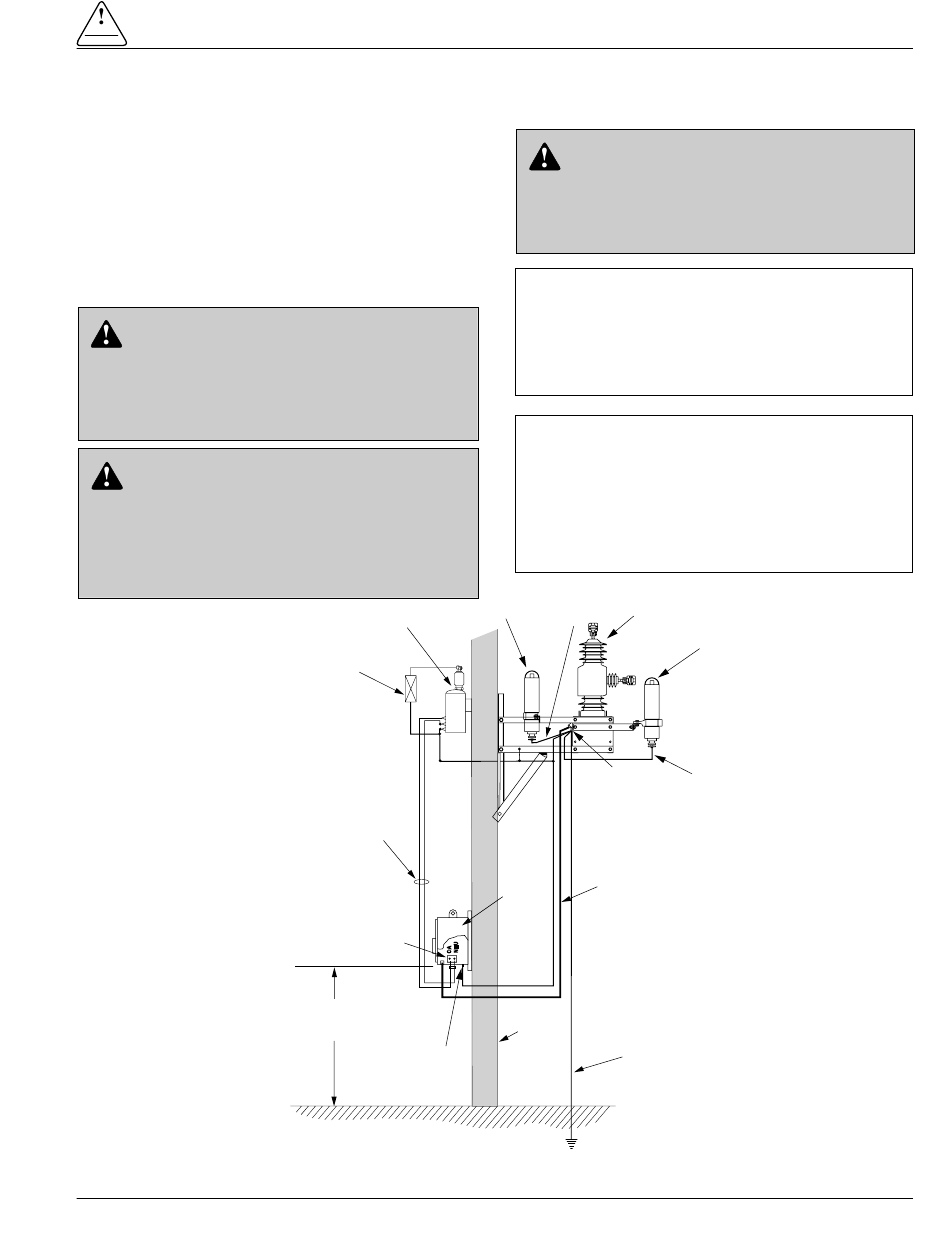

Figura 12.
Método de puesta a tierra recomendado para reconectadores NOVA con control por microprocesador Kyle instalado en
un sistema de 3 alambres con conexión única a tierra.
T262.0
T263.0
DISIPADOR DE
TRANSFORMADOR
SOBRETENSIONES
500 VA DE SUMINISTRO MINIMO
DISIPADOR DE
SOBRETENSIONES
VOLTAJE DE SUMINISTRO
(CALIBRE 14 MINIMO)
BLOQUE
DE BORNES
DE ENTRADA
La altura del control
debe ser como mínimo
3 metros (10 pies) por
encima del suelo
CONEXION DE TIERRA
PROVISTA POR
CLIENTE EN OREJETA
EXTERNA
PRECAUCION: Voltajes peligrosos. No use una red
compartida de bajo voltaje para alimentar el control
del reconectador a menos que la red esté específicamente
diseñada para soportar el aumento de potencial de tierra
máximo. Las fallas a tierra en una red de alto voltaje
pueden provocar un aumento del potencial de tierra.
IMPORTANTE: En instalaciones en poste, debe estable-
cerse una conexión a tierra entre el reconectador, el trans-
formador, el control del reconectador y el equipo SCADA
para proteger adecuadamente el equipo. La tierra del poste
debe tener el tamaño correspondiente a prácticas normales
de los servicios públicos locales para minimizar la impe-
dancia entre el reconectador y el control.
IMPORTANTE: Todas las entradas externas al control Kyle
deberán colocarse a menos de 200 mm (8 pulg) de sus
conexiones a tierra correspondientes. Durante una
sobretensión, se podría desarrollar un campo eléctrico con
una intensidad de aproximadamente 1,5 kV/pie en los con-
ductores. Las diferencias entre las longitudes de las trayec-
torias de los conductores y de la conexión a tierra podrían
imponer cargas adicionales a los componentes del control
en caso de surgir una sobretensión.
TIERRA DEL
DISIPADOR
CA
NEU
TIERRA
CONECTOR A
TIERRA DEL
RECONECTADOR
CABLE(S) DE
CONTROL
CONTROL
KYLE
POSTE
S280-42-1S
RECONECTADOR
NOVA
DISIPADOR DE
SOBRETENSIONES
TIERRA DEL
DISIPADOR
TIERRA DEL POSTE
(CALIBRE 6 MINIMO)
T264.0
11
