Instrucciones para la instalación y funcionamiento del reconectador trifásico tipo Nova controlado por microprocesador
ADVERTENCIA: Este equipo no está diseñado
para salvaguardar vidas humanas. Respete todos los
procedimientos y prácticas de seguridad aprobados local-
mente al instalar o hacer funcionar este equipo. El no ha-
cerlo podría causar la muerte, lesiones personales graves y
daños al equipo.
ADVERTENCIA: Voltajes peligrosos. No se confíe
en la posición abierta de la manija amarilla de
accionamiento o del indicador de posición de los contactos;
eso no garantiza que la línea ha sido desactivada. Siempre
establezca una desconexión visible. El no seguir prácticas
de seguridad adecuadas podría resultar en el contacto con
alto voltaje, lo cual causará la muerte o lesiones personales
graves.
Funcionamiento eléctrico
El reconectador NOVA utiliza un circuito de interfaz ubicado
en la caja del mecanismo. El circuito de interfaz electrónico
controla las señales de apertura y cierre enviadas al
accionador magnético. Se ofrecen las opciones de ali-
mentación por control y de alimentación auxiliar. Vea las
Figuras 18 y 19 para los diagramas de alambrado.
Indicador de posición
ABIERTO/CERRADO
ADVERTENCIA: Voltajes peligrosos. No se confíe
en la posición abierta del indicador de posición de los
contactos; eso no garantiza que la línea ha sido desactiva-
da. Siempre establezca una desconexión visible. El no
seguir prácticas de seguridad adecuadas podría resultar en
el contacto con alto voltaje, lo cual causará la muerte o
lesiones personales graves.
El indicador de posición de los contactos ABIERTO/CERRA-
DO consiste en un indicador rojo de CERRADO y un indi-
cador verde de ABIERTO ubicados en la parte inferior de la
caja del mecanismo (vea la Figura 13).
12

FUNCIONAMIENTO

Funcionamiento con pértiga
(apertura manual, cierre eléctrico)
G102.1
contrario podría quedar en contacto con alto voltaje, lo cual
causará la muerte o lesiones personales graves.
Es posible abrir el reconectador manualmente usando una
pértiga para tirar hacia abajo la manija amarilla de APERTU-
RA manual, ubicada en la parte delantera del reconectador
(vea la Figura 13). Para cerrar el reconectador, primero empu-
je hacia arriba la manija amarilla de apertura manual. En
seguida, con la ayuda del control basado en microprocesador,
G114.1
cierre el reconectador.
IMPORTANTE: Si la manija amarilla manual permanece
abajo, es imposible cerrar eléctricamente el reconectador.
G123.0

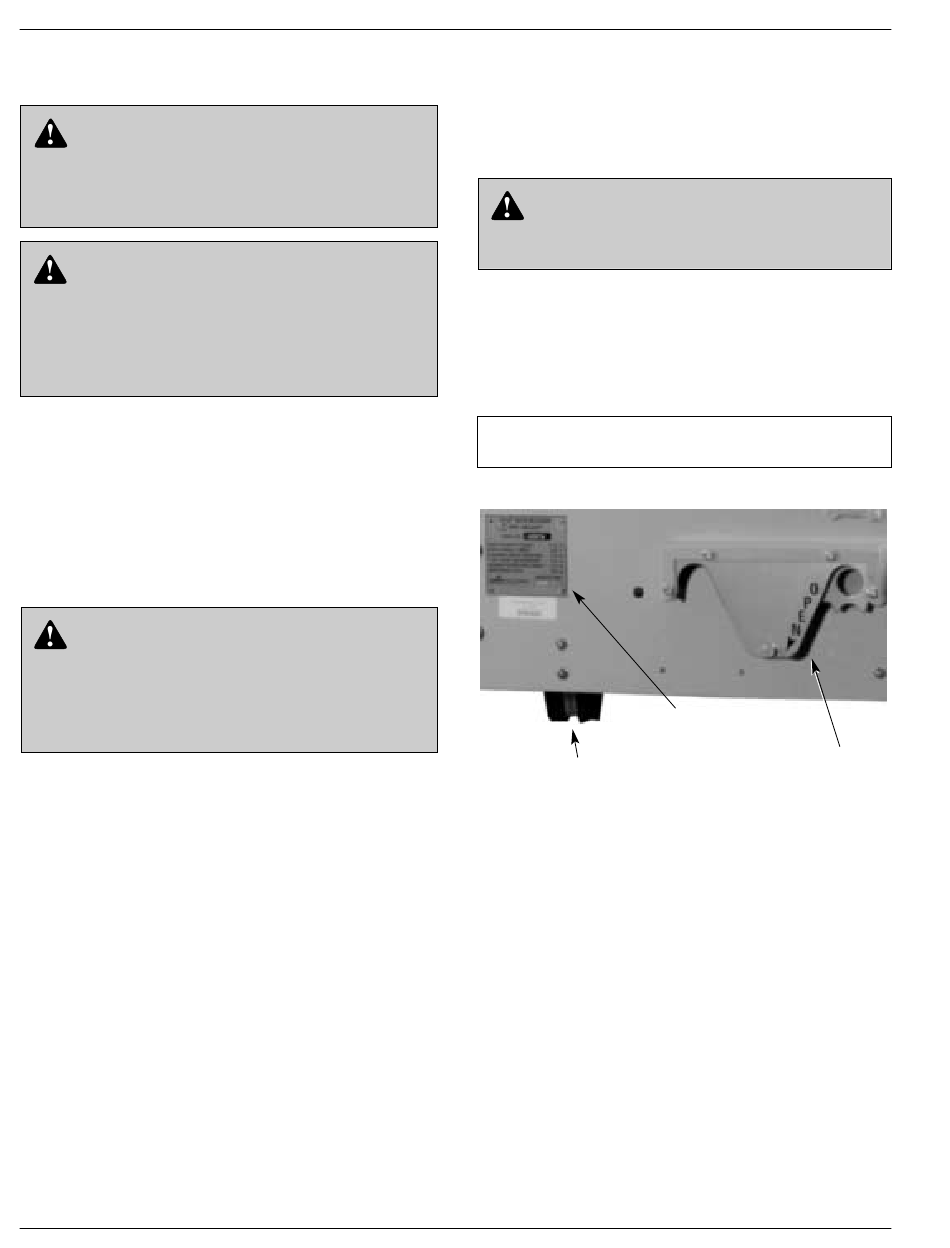

Figura 13.
Indicador de posición ABIERTO/CERRADO, placa de
datos y manija de APERTURA manual del reconectador
NOVA.
ADVERTENCIA: Voltajes peligrosos. Siempre use
una pértiga cuando trabaje con este equipo. De lo
Placa de datos
Indicador de posición
ABIERTO/CERRADO
G108.1
Manija de
APERTURA
manual
