Instrucciones para la instalación y funcionamiento del reconectador trifásico tipo Nova controlado por microprocesador

OPCIONES DE INTERFAZ DE MECANISMOS NOVA

Interfaz con alimentación
del control
El reconectador NOVA Tipo A con interfaz alimentada por con-
trol es compatible con los controles basados en microproce-
sador Kyle Forma 4C, Forma 5 y Forma 6 equipados con el
convertidor de CC a CC requerido, circuito de interfaz y un
cable de 19 clavijas totalmente blindado. No es compatible
con los controles Tipo F3A ni FXB. La interfaz alimentada por
control incluye un receptáculo de 19 clavijas en el reconecta-
dor y un calentador interno (para regular la humedad) que
reciben alimentación de la fuente de alimentación del control
(CA o CC). La tarjeta de convertidor de CC a CC convierte el
suministro de la batería de 24 VCC del control a 53 VCC para
accionar los capacitores de disparo y cierre en el mecanismo
NOVA. La tarjeta de convertidor de CC a CC también aloja los
circuitos de monitoreo y acondicionamiento de voltaje, los
cuales protegen la batería contra falla y permiten las opera-
ciones de disparo y cierre sin alimentación de CA. Si se inte-
rrumpe la alimentación de CA del control electrónico, la
batería suministra la energía necesaria para las operaciones
de disparo y cierre. Se puede obtener una secuencia completa
de cuatro disparos con intervalos de recierre mínimos según
la configuración de cada control con la alimentación de CA
interrumpida. El reconectador y el sistema de control pueden
ejecutar más de mil operaciones con la alimentación de la
batería solamente.
C
L
O
S
E
D
Control
electrónico
Cable de control
de 19 clavijas

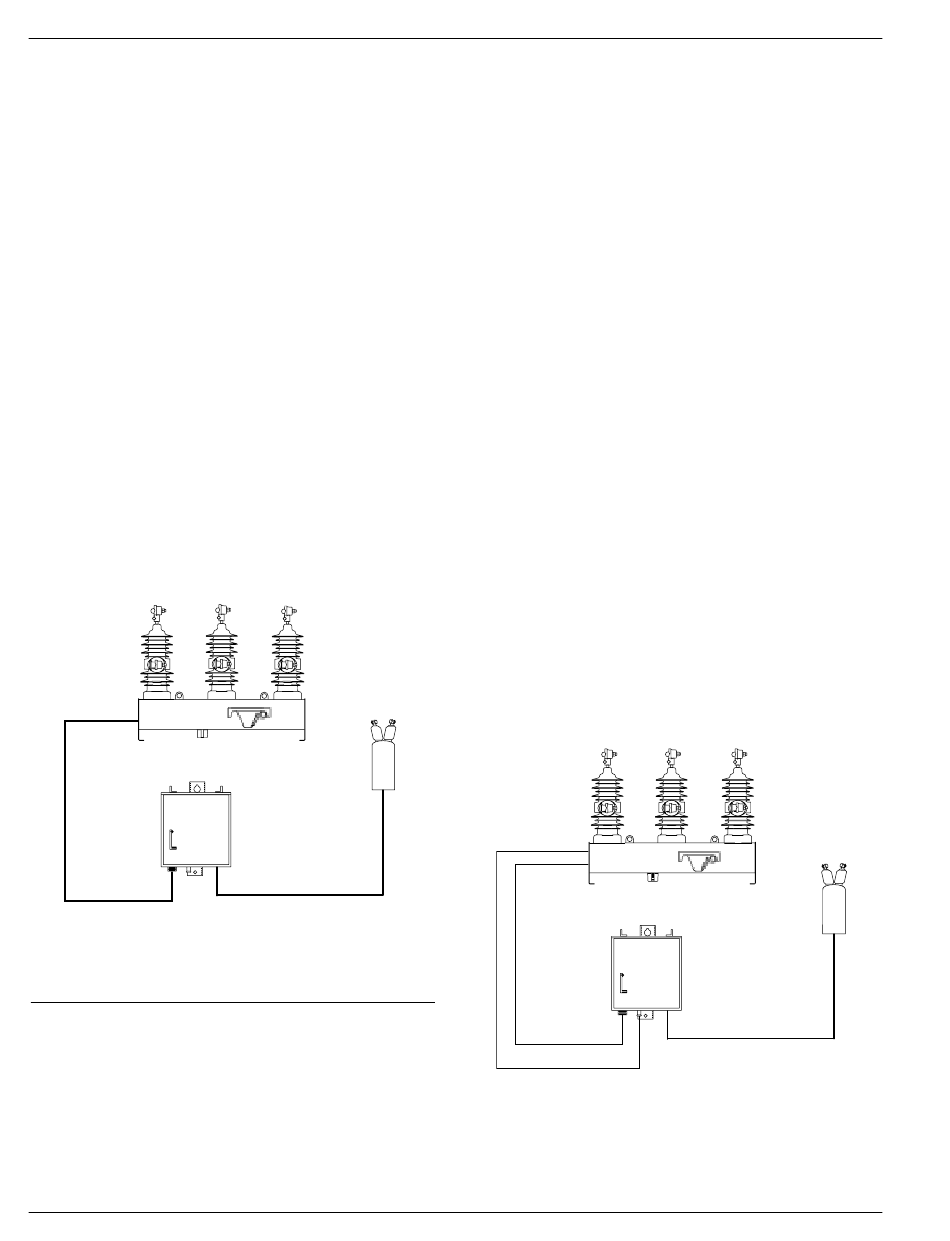

Figura 3.
Configuración de reconectador NOVA alimentado por
control y con alimentación a través de un transformador
de potencial.
Interfaz con alimentación auxiliar
El mecanismo del reconectador NOVA Tipo B (vea las Figuras
4 y 6) con la interfaz con alimentación auxiliar es completa-
mente compatible con los controles a base de microproce-
sador Kyle FXB Forma 4C, Forma 5 y Forma 6 y sus cables
de control estándar de 14 clavijas. No es compatible con los
controles Tipo F3A. La interfaz con alimentación auxiliar
incluye un receptáculo de 14 clavijas en el reconectador y un
calentador interno (para regular la humedad) que reciben ali-
mentación de la fuente de alimentación auxiliar (120/240
VCA).
6
Transformador
de potencial
(120/240 VCA)
Cable de alimentación
de 120/240 VCA
El mecanismo del reconectador NOVA Tipo B con la interfaz
con alimentación auxiliar es compatible con niveles de volta-
je de 120 VCA, 240 VCA, 125 VCC ó 250 VCC, según se lo
configure en la fábrica. La interfaz con alimentación auxiliar
se conecta a un receptáculo macho de 2 clavijas ubicado
junto al receptáculo hembra de 14 clavijas del control. La
interfaz con alimentación auxiliar se usa para mantener
conectada la alimentación a los capacitores de disparo y
cierre y para alimentar los calentadores.
Entrada auxiliar de CC
Los capacitores de disparo y cierre reciben alimentación de la
fuente de CC. Si se interrumpe la alimentación de CC, los
capacitores mantienen energía para las funciones de disparo
y cierre por varios minutos. Después que los capacitores de
disparo y cierre se descarguen, el reconectador queda in-
operante.
Entrada auxiliar de CA
Los capacitores de disparo y de cierre se cargan a través de
tanto la entrada auxiliar de alimentación de CA como del con-
trol del reconectador. Si se interrumpe la energía de CA, los
capacitores son cargados continuamente por el control para
permitir el disparo y también reciben carga lenta para respal-
dar la función de cierre. La carga de los capacitores se
mantiene mientras la batería del control suministre energía.
Deje pasar 60 segundos entre operaciones de cierre con
energía de respaldo para recargar los capacitores. Sin
embargo, el reconectador NOVA puede dispararse inmediata-
mente después de haber efectuado un cierre con energía de
respaldo. En caso que la batería se descargue hasta el nivel
de desconexión, se desactiva el cierre con energía de respal-
do. Conecte la entrada de alimentación auxiliar de CA al
reconectador NOVA para recargar los capacitores.
Control
electrónico
Cable de control
de 14 clavijas
Cable de alimentación
auxiliar de 2 clavijas
Figura 4.
Configuración de reconectador NOVA con alimentación
auxiliar y con alimentación del transformador de poten-
cial.
Transformador
de potencial
(120/240 VCA)
Cable de alimentación
de 120/240 VCA
